| Номер в госреестре | 64545-16 |
| Наименование СИ | Измерители крутящего момента силы |
| Обозначение типа СИ | TTT-FMT, TTT-STB, TTT-STT, TTT-ATT, TTT-RTT |
| Изготовитель | "Norbar Torque Tools Ltd.", Великобритания |
| Год регистрации | 2016 |
| Срок свидетельства | 11.07.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители крутящего момента силы TTT-FMT, TTT-STB, TTT-STT, TTT-ATT, TTT-RTT (далее - измерители) предназначены для использования при поверке и калибровке ключей (отвёрток) моментных, а также гайковёртов. Измерители также могут использоваться для определения крутящего момента силы при затяжке резьбовых соединений с правой и левой резьбой с нормированной погрешностью и определения крутящего момента силы, действующего на валах различного оборудования.
Принцип действия измерителей заключается в преобразовании деформации упругого тела первичного измерительного преобразователя с наклеенными на нем тензорезисторами в пропорциональный приложенному крутящему моменту силы сигнал разбаланса тензометриче-ского моста с последующим выводом результата на дисплей вторичного измерительного преобразователя.

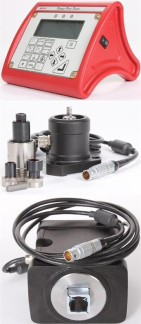

Измерители состоят из вторичного измерительного преобразователя TTT (Рис.1) в отдельном корпусе, снабженного двумя устройствами сопряжения, которые позволяют одновременно подсоединить три первичных измерительных преобразователя. Выбор любого из подключенных первичных преобразователей осуществляется переключателем (на два направления), расположенным на боковой стороне корпуса измерителя.
Измерители могут работать с любыми типами стандартных первичных измерительных преобразователей.
В стандартном исполнении измерители комплектуются первичными измерительными преобразователями следующих типов:
- измерители TTT-FMT, TTT-STB, TTT-STT комплектуются соответственно первичными измерительными преобразователями серий FMT (Рис. 2), STB (Рис. 3), STT (Рис. 4), предназначенными для поверки и калибровки ключей (отверток) моментных, а также динамометрических гайковёртов;
- измерители TTT-ATT комплектуются кольцевыми первичными измерительными преобразователями серии ATT (Рис. 5), предназначенными для совместного применения с гайковёртами для определения крутящего момента силы при затяжке резьбовых соединений с правой и левой резьбой;
- измерители TTT-RTT комплектуются первичными измерительными преобразователями серии RTT (Рис. 6), предназначенными для определения крутящего момента силы вращения валов оборудования.
Первичные измерительные преобразователи различаются диапазоном измерений крутящего момента силы, имеют различные габаритные размеры и массу.
Питание измерителей осуществляется от сети переменного тока или от быстро заряжаемого портативного батарейного источника питания.
Возможно подсоединение измерителей к компьютеру с помощью стандартных разъемов RS232 для регистрации результатов измерений, поверки (калибровки) и распечатки протоколов на принтере.
Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства крепежные винты первичных измерительных преобразователей заливаются пломбирующей краской.
Таблица 1 - Метрологические и технические характеристики измерителей TTT-FMT
| Моди фикация | Диапазон измерений, Нм | Пределы допускаемой относительной статической погрешности, % | Размер при-соединительного квадрата, мм (дюйм) | Г абаритные размеры первичного измерительного преобразователя (ДХШ*В), мм | Масса первичного измерительного преобразователя, г |
| TTT- FMT2 | от 0,04 до 2,00 | ±0,51) / ±12) | 6,35 (1/4) | 78*78x75 | 750 |
| TTT- FMT10 | от 0,5 до 10,0 | ±0,51) / ±13) | 6,35(1/4) | 78x78x75 | 760 |
| TTT- FMT25 | от 1,25 до 25,00 | ±0,51) / ±13) | 6,35(1/4) 9,525 (3/8) | 78x78x75 | 870 |
| TTT- FMT150 | от 7,5 до 150,0 | ±0,51) / ±13) | 9,525(3/8) 12,7 (1/2) | 110x110x81 | 2790 |
| TTT- FMT400 | от 20 до 400 | ±0,51) / ±13) | 12,7 (1/2) 19,05 (3/4) | 110x110x81 | 2160 |
| TTT- MT1500 | от 30 до 1500 | ±0,51) / ±12) | 12,7 (1/2) 19,05 (3/4) 25,4 (1) | 175x175x108 | 5450 |
| 1 - для диапазона измерений (20 - 100) % от максимального значения 2) - для диапазона измерений (2 - 20) % от максимального значения 3) - для диапазона измерений (5 - 20) % от максимального значения | |||||
| Моди фикация | Диапазон измерений, Нм | Пределы допускаемой относительной статической погрешности, % | Размер присоединительного квадрата, мм (дюйм) | Г абаритные размеры первичного измерительного преобразователя (ДХШ*В), мм | Масса первичного измерительного преобразователя, г |
| TTT- STB1000 | от 20 до 1000 | ±0,51) / ±12) | 12,7 (1/2) 19,05 (3/4) | 76x110x129 | 3790 |
| TTT- STB3000 | от 150 до 3000 | ±0,51) / ±13) | 19,05 (3/4) 25,4 (1,0) | 76x110x129 | 4340 |
| 5ний (20 - 100) % от максимального значения 5ний (2 - 20) % от максимального значения 5ний (5 - 20) % от максимального значения | |||||
| 1 - для диапазона измер* 2) - для диапазона измер* 3) - для диапазона измер* | |||||
| Таблица 3 - Метрологические и технические характеристики измерителей TT | "T-STT | ||||
| Моди фикация | Диапазон измерений, Нм | Пределы допускаемой относительной статической погрешности, % | Размер при-соединительного квадрата, мм (дюйм) | Г абаритные размеры первичного измерительного преобразователя (ДхШхВ), мм | Масса первичного измерительного преобразователя, г |
| TTT- STT1 | от 0,1 до 1,0 | ±0,51) / ±12) | 6,35 (1/4) | 79x36,5x86 | 450 |
| TTT- STT2,5 | от 0,25 до 2,50 | ±0,51) / ±12) | 6,35 (1/4) | 79x36,5x86 | 450 |
| TTT- STT5,0 | от 0,5 до 5,0 | ±0,51) / ±12) | 6,35 (1/4) | 79x36,5x86 | 450 |
| TTT- STT10 | от 1 до 10 | ±0,51) / ±12) | 6,35 (1/4) | 79x36,5x86 | 450 |
| TTT- STT25 | от 2,5 до 25,0 | ±0,51) / ±12) | 9,525 (3/8) | 79x36,5x89,5 | 450 |
| TTT- STT50 | от 5 до 50 | ±0,51) / ±12) | 9,525 (3/8) | 79x36,5x89,5 | 450 |
| TTT- STT100 | от 10 до 100 | ±0,51) / ±12) | 12,7 (1/2) | 79x36,5x92,8 | 460 |
| TTT- STT250 | от 25 до 250 | ±0,51) / ±12) | 12,7 (1/2) | 79x36,5x92,8 | 460 |
| TTT- STT250 | от 25 до 250 | ±0,51) / ±12) | 19,05 (3/4) | 118x54x141 | 1500 |
| TTT- STT500 | от 50 до 500 | ±0,51) / ±12) | 19,05 (3/4) | 118х54х141 | 1500 |
| TTT- STT1000 | от 100 до 1000 | ±0,51) / ±12) | 25,4 (1) | 118x54x146 | 1600 |
| TTT- STT1500 | от 150 до 1500 | ±0,51) / ±12) | 25,4 (1) | 118x54x146 | 1600 |
| TTT- STT2500 | от 250 до 2500 | ±0,51) / ±12) | 38,1 (1 1/2) | 117x95x160 | 4600 |
| TTT- STT3000 | от 300 до 3000 | ±0,51) / ±12) | 38,1 (1 1/2) | 117x95x160 | 4600 |
| TTT- STT5000 | от 500 до 5000 | ±0,51) / ±12) | 38,1 (1 1/2) | 117x95x160 | 4600 |
| TTT- STT7000 | от 700 до 7000 | ±(0,5 - 2,5)3) | 38,1 (1 1/2) | 117x95x160 | 4600 |
| TTT- STT1000 0 | от 1000 до 10000 | ±(0,5 - 2,5)3) | 62,5 (2 1/2) | 145,5x130x209 | 9200 |
| 1) - для диапазона измерений (20 - 100) % от максимального значения. 2) - для диапазона измерений (10 - 20) % от максимального значения. 3) - для диапазона измерений (10 - 100) % от максимального значения. Значение погрешности для каждого конкретного поставляемого экземпляра измерителя определяется при первичной поверке и в дальнейшем служит нормативом при проведении поверки. | |||||
Таблица 4 - Метрологические и технические характеристики измерителей TTT-ATT
| Моди фикация | Диапазон измерений, Нм | Пределы допускаемой относительной статической погрешности, % | Размер при-соединительного квадрата, мм (дюйм) | Г абаритные размеры первичного измерительного преобразователя (ДиаметрхВ), мм | Масса первичного измерительного преобразователя, г |
| TTT- ATT1000 | от 100 до 1000 | ±0,51) / ±12) | 19,05 (3/4) | 61x108 73х1174) | 1400 15004) |
| TTT- ATT1500 | от 150 до 1500 | ±0,51) / ±12) | 25,4 (1) | 61x108 73x1174) | 1400 15004) |
| TTT- ATT2000 | от 200 до 2000 | ±0,51) / ±12) | - | 73x1174) | 1500 |
| TTT- ATT2500 | от 250 до 2500 | ±0,51) / ±12) | 25,4 (1) 38,1 (1 1/2) | 79,5x119 | 2600 |
| TTT- ATT2700 | от 270 до 2700 | ±0,51) / ±12) | 25,4 (1,0) | 120,5x73 | 1700 |
| TTT- ATT3000 | от 300 до 3000 | ±0,51) / ±12) | 25,4 (1) | 82x108 | 1700 |
| TTT- ATT3500 | от 350 до 3500 | ±0,51) / ±12) | 25,4 (1) 38,1 (1 1/2) | 79,5x119 | 2600 |
| TTT- ATT4000 | от 400 до 4000 | ±0,51) / ±12) | 25,4 (1) | 120,5x73 | 5500 |
| TTT- ATT4500 | от 450 до 4500 | ±0,51) / ±12) | 38,1 (1 1/2) 25,4 (1) | 199x86 128,5x85 | 5500 |
| TTT- ATT5000 | от 500 до 5000 | ±0,51) / ±12) | 38,1 (1 1/2) | 83x144 | 3630 |
| TTT- ATT6000 | 600 - 6000 | ±0,51) / ±12) | 38,1(1 1/2) | 88х120 | 2500 |
| TTT- ATT10000 | 1000 - 10000 | ±(0,5 - 2,5)3) | 38,1(1 1/2) | 90х184 | 6260 |
| TTT- ATT20000 | 2000 - 20000 | ±(0,5 - 2,5)3) | 63,5 (2 1/2) | 97х212 | 7900 |
1) - для диапазона измерений (20 - 100) % от максимального значения.
2) - для диапазона измерений (10 - 20) % от максимального значения.
3) - для диапазона измерений (10 - 100) % от максимального значения. Значение погрешности для каждого конкретного поставляемого экземпляра измерителя определяется при первичной поверке и в дальнейшем служит нормативом при проведении поверки.
4) - специальное исполнение для мультипликаторов PT 72_
Таблица 5 - Метрологические и технические характеристики измерителей TTT-RTT
| Модифик ация | Диапазон измерений, Нм | Пределы допускаемой относительной статической погрешности, % | Размер присоединительного квадрата, мм (дюйм) | Габаритные размеры первичного измерительного преобразователя (ДxШxВ), мм | Масса первичного измерительного преобразователя, г |
| TTT- RTT5 | от 0,25 до 5,00 | ±0,51) / ±12) | 6,35 (1/4)3) | 116x30x68 | 207 |
| TTT- RTT20 | от 1 до 20 | ±0,51) / ±12) | 6,35 (1/4)3) | 116x30x68 71,5x30x71,5 | 207 196 |
| TTT- RTT75 | от 3,75 до 75,00 | ±0,51) / ±12) | 9,525 (3/8) | 77x30x74 | 235 |
| TTT- RTT200 | от 10 до 200 | ±0,51) / ±12) | 12,7 (1/2) | 87x42x82,5 | 425 |
| TTT- RTT250 | от 12,5 до 250,0 | ±0,51) / ±12) | 19,05 (3/4) | 106x52x93,5 | 755 |
| TTT- RTT500 | от 25 до 500 | ±0,51) / ±12) | 19,05 (3/4) | 106x52x93,5 | 755 |
| TTT- RTT1500 | от 75 до 1500 | ±0,51) / ±12) | 25,4 (1) | 125x63x104 | 1500 |
| 1) - для диапазона измерений (20 - 100) % от максимального значения. 2) - для диапазона измерений (5 - 20) % от максимального значения. 3) - размер присоединительного шестигранника | |||||
Таблица 6 - Технические характеристики вторичного измерительного преобразователя TTT
| Габаритные размеры (ДxШxВ), мм | 162x200x180 |
| Масса, г, не более | 1000 |
| Рабочая температура, °С | от плюс 5 до плюс 40 |
| Напряжение питания, В | 220+10% 220-15% |
| Частота напряжения питания, Гц | 50±1 |
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус измерителей.
Таблица 7 - Комплектность средства измерений
| Наименование | Количество |
| Вторичный измерительный преобразователь TTT | 1 |
| Первичный измерительный преобразователь | по заказу |
| Соединительный кабель | 1 |
| Руководство по эксплуатации на русском языке | 1 |
| Сертификат о калибровке изготовителя | 1 |
осуществляется по ГОСТ Р 8.796-2012 «Государственная система обеспечения единства измерений. Измерители крутящего момента силы. Методика поверки».
Основные средства поверки:
- эталоны 1-го разряда по ГОСТ 8.752-2011.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
1 ГОСТ Р 8.752-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений крутящего момента силы
2 Техническая документация «Norbar Torque Tools Ltd», Великобритания
