Измерители амплитуд сигналов акустической эмиссии для диагностики и анализа ресурса редукторов и подшипников АРП-11/1, АРП-11/7, АРП-11/М, 64549-16

Назначение

Измерители амплитуд сигналов акустической эмиссии для диагностики и анализа ресурса редукторов и подшипников АРП-11/1, АРП-11/7, АРП-11/М (далее - измерители) предназначены для измерения амплитуд напряжения акустико-эмиссионных сигналов в целях анализа и прогноза ресурса редукторов и подшипников.

Описание

Принцип действия измерителей основан на преобразовании акустико-эмиссионных сигналов в напряжение, измерении амплитуды напряжения, обработки и выведении на дисплей (или экран монитора в модификации АРП-11/7) интегрального показателя остаточного ресурса D, линейно зависимого от измеренной амплитуды напряжения.

Конструктивно измерители состоят из измерительного блока и пьезоэлектрического преобразователя.

Пьезоэлектрический преобразователь (ПЭП) устанавливается на диагностируемый узел. Акустико-эмиссионные сигналы, излучаемые работающим узлом, преобразуются в ПЭП в электрические сигналы, которые после усиления и фильтрации поступают в аналого-цифровой преобразователь (АЦП). После АЦП значения амплитуд электрических сигналов в цифровом виде поступают на вход центрального процессора. В центральном процессоре происходит обработка результатов измерений по установленной программе и вывод на дисплей или персональный компьютер.

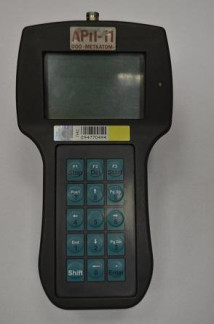

Измерители выпускаются 3-х исполнений: АРП-11/1, АРП-11/М, АРП-11/7. Измерители АРП-11/1 имеют один канал диагностики, его измерительный блок снабжен клавиатурой для управления и выбора программ, измерители АРП-11/М имеют клавиатуру другого типа и цветной дисплей, измерители АРП-11/7 имеют 7 каналов диагностики, измерительный блок без клавиатуры, а вывод информации осуществляется на компьютер.

Элементы настройки измерителей конструктивно защищены от несанкционированного проникновения пломбой в виде специальной этикетки на основе литой ПВХ пленки, наклеиваемой на винты, скрепляющие верхнюю и нижнюю части прибора. Этикетка при попытке несанкционированного вскрытия повреждается.

Программное обеспечение

ПО «АРП» предназначено для сбора данных, расчета и анализа спектра акустикоэмиссионного сигналов.

Уровень защиты ПО измерителей «ВЫСОКИЙ» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Диапазон частот акустико-эмиссионного сигнала, кГц Диапазон измерения амплитуды напряжения акустико-эмиссионного сигнала, мВ

от 20 до 200; от 0,2 до 23; ±30;

Пределы допускаемой относительной погрешности измерения амплитуды напряжения акустико-эмиссионного сигнала, %

Таблица 2 - Градуировочная характеристика измерителей

Таблица 3 - Амплитудно-частотные характеристики измерительного блока

Допускаемое относительное отклонение показаний прибора от номинальных значений при входном напряжении 50 мкВ на частотах 20, 60, 80, 100 и 200 кГц, %,    ±15;

Допускаемое относительное отклонение показаний прибора от номинальных значений при входном напряжении 100, 200, 400, 800 мкВ,

на частотах 20, 60, 80, 100 и 200 кГц, %,    ±8;

Габаритные размеры измерительного блока,(длинахширинахвысота), мм, не более :

АРП-11/1,    187х106х50;

АРП-11/М,    225х95х62;

АРП-11/7,    275х175х65;

Г абаритные размеры датчиков, (диаметр х длина), мм, не более    (16±2)х(45±5);

Масса измерительного блока с внутренним источником питания, г, не более:

АРП-11/1    520;

АРП-11/М    490;

АРП-11/7    1700;

Масса датчика, г, не более    25;

Напряжение питания внешнего (внутреннего), В    4,5 (4,2);

Потребляемый ток измерительного блока, мА, не более:

-    в режиме измерения;    400;

-    в режиме аналитического просмотра    150;

Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С    от минус 40 до 45;

-    относительная влажность воздуха при 20 °С, до,    98 %;

-    атмосферное давление, кПа    84 - 106,7

Знак утверждения типа

наносится фотохимическим способом на заднюю панель измерительного блока и типографским способом на титульный лист руководства по эксплуатации РЭ 4276-002-94655322-2015.

Комплектность

Таблица 3 - Комплектность измерителя

Поверка

осуществляется в соответствии с документом РЭ 4276-002-94655322-2015 «Измерители амплитуд сигналов акустической эмиссии для диагностики и анализа ресурса редукторов и подшипников АРП-11/1, АРП-11/7, АРП-11/М. Руководство по эксплуатации», раздел 9 «Методика поверки», утвержденным ФБУ «Тест-С.-Петербург» 10 мая 2016 г.

Основные средства поверки:

-    Установка калибровочная CU-01 (Госреестр № 36177-07), 0 - 77 м/с2, 0,1 - 1080 Гц, СКО не более 5 %;

-    Усилитель измерительный 2607 (Госреестр № 7106-79), 2 - 200000 Гц, 10 мкВ - 30 В, ПГ ±(0,2 - 0,5) дБ;

-    Осциллограф цифровой TDS1012B (Госреестр № 32618-06), 0 - 100 МГц, 5нс/дел - 50 с/дел, 2мВ/дел - 5 В/дел, ПГ ±3%;

-    Генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (Госреестр № 45344-10), 0,01 - 200000Гц, ПГ ±0,0025%, 5мкВ - 28,8В, ПГ ±1,0%.

Знак поверки при первичной поверке наносится на Руководство по эксплуатации в виде клейма, при периодической в виде наклейки наносится на корпус измерительного блока.

Сведения о методах измерений

приведены в эксплутационном документе РЭ 4276-002-94655322-2015.

Нормативные документы

ТУ 4276-002-94655322-2015. Измерители амплитуд сигналов акустической эмиссии для диагностики и анализа ресурса редукторов и подшипников АРП-11/1, АРП-11/7, АРП-11/М. Технические условия.
