| Номер в госреестре | 64552-16 |
| Наименование СИ | Системы измерительные волоконно-оптические |
| Обозначение типа СИ | SM/SI (NTM/NTI) |
| Изготовитель | ООО "Нева Технолоджи", г.С.-Петербург; Компания "Micron Optics Inc.", США |
| Год регистрации | 2016 |
| Срок свидетельства | 11.07.2021 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерительные волоконно-оптические SM/SI (NTM/NTI) (далее - системы), состоящие из блока измерительного устройства и комплекта волоконно-оптических датчиков на основе решёток Брэгга (брэгговских датчиков), предназначены для измерений длины волны отражения брэгговских датчиков, а также для измерений воздействующих на датчики температуры и деформации.
Принцип действия системы заключается в измерении мощности отражённого от брэгговских датчиков оптического сигнала при сканировании по длине волны с помощью перестраиваемого лазера. В процессе измерений регистрируется зависимость мощности отражённого от датчика излучения от длины волны с последующим поиском экстремумов и определением соответствующих данным экстремумам значений длины волны. Брэгговский датчик представляет собой участок оптического волокна с градиентом показателя преломления периодического характера (решётка Брэгга), в результате чего часть проходящего через данное волокно излучения отражается, причём длина волны максимума коэффициента отражения соответствует периоду решётки. При изменении данного периода вследствие каких-либо физических процессов (деформация или изменение температуры) длина волны отражения брэгговской решётки также меняет своё значение.
В состав систем могут входить измерительные устройства трёх модификаций с различными вариантами исполнения:
1) SM-x25-200, SM-x25-500 и SM-x25-700. Модификация «х25» обозначает применение «статического» измерительного устройства, отличительными чертами которого являются возможность получения спектра излучения во всём рабочем спектральном диапазоне с высоким разрешением и низкая скорость сканирования. Трёхзначные цифры в конце шифра модификации обозначают отличия в диапазоне, погрешности и скорости сканирования при измерениях длины волны. Символ «х» может принимать значения 1 или 2 в зависимости от исполнения корпуса измерительного устройства - настольное или в стоечный каркас 19” (см. рис.1 и 2);
2) SM^30-200, SM^30-500, SM^30-700. Модификация «х30» обозначает применение «динамического» измерительного устройства, отличительной чертой которого является высокая скорость сканирования при измерениях длин волн пиков отражения брэгговских датчиков. Значения остальных цифр и символов в шифре модификации аналогичны «х25» (см. рис.3 и 4);
3) SI-155, SI-255-200, SI-255-500, SI-255-800. Данные модификации обозначают применение измерительного устройства, сочетающего в себе преимущества «статических» и «динамических» модулей. Данное измерительное устройство выполнено в корпусе настольнопереносного типа с встроенной ЭВМ и сенсорным экраном. Значения трёхзначных цифр в конце шифра модификации аналогичны «х25» и «х30» (см. рис.5 и 6).
Каждая модификация также может содержать дополнительную аббревиатуру в виде символов «NT» вместо символа «S». Данная аббревиатура означает сборку устройства на территории РФ.
В состав систем могут входить волоконно-оптические датчики для измерений температуры и деформации следующих марок:
- os4210, os4220, os4280, os4310, os4330, os4350, os4410 и os4420 для измерений температуры (см. рис. 7);
- os3110, os3120, os3150, os3155, 3200, os3600 и os3610 для измерений деформации (см. рис. 8);
- os4100 для температурной компенсации датчиков деформации (см. рис.9).
Управление работой систем осуществляется с помощью персонального компьютера, подключаемого через интерфейс Ethernet соответствующим кабелем к измерительному устройству. В случае систем модификации SI (NTI) ЭВМ встроена в измерительное устройство, и управление может осуществляться с помощью сенсорного экрана.

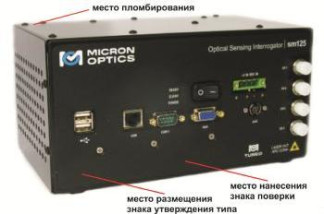

Конструктивно системы состоят из блока измерительного устройства и комплекта брэгговских датчиков. Блоки измерительного устройства выполнены в прямоугольных металлических корпусах настольно-переносного типа. Для ограничения доступа внутрь корпусов произведено их пломбирование. Брэгговские датчики могут быть выполнены на пластинах или в небольших корпусах (прямоугольных или цилиндрических) с волоконно-оптическими выводами. Датчики подключают к измерительному устройству с помощью одномодовых волоконнооптических кабелей, выполненных по стандарту ITU-T G.652 или совместимых с ними.
Программное обеспечение систем (далее по тексту - ПО) разделено на две части: интерфейсную и аппаратную.
Аппаратная часть ПО размещается в энергонезависимой памяти цифрового сигнального процессора измерительного устройства с первичной обработкой данных, запись которой осуществляется в процессе производства. Физический доступ к модулю исключён конструкцией измерительного устройства.
Интерфейсная часть ПО (входит в комплект поставки) находится на ПК, используемом для сбора и визуализации показаний измерительной системы, и представляет собой приложение, предназначенное для вычисления длины волны из спектральных данных, полученных измерительным устройством. Преобразования полученных данных о длине волны в значения деформации и температуры, а также для отображения, обработки и сохранения результатов измерений фиксируются приложением.
Метрологически значимой частью ПО систем является интерфейсная часть ПО.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1
Таблица 1
| Идентификационные данные (признаки) ПО | Значение |
| Идентификационное наименование ПО | MO ENLIGHT |
| Номер версии (идентификационный номер) ПО | V1.5.59 или выше |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует «среднему» уровню защиты в соответствии с Р 50.2.077-2014.
Таблица 2
| Наименование характеристики | Значение | |||||||||
| Модификация измерительного устройства | х25-200 | х25-500 | х25-700 | х30-200 | х30-500 | х30-700 | si255-200 | si255-500 | si255-800 | si155 |
| Метрологические характеристики | ||||||||||
| Диапазон измерений длин волн, нм | от 1520 до 1580 | от 1510 до 1590 | от 1520 до 1580 | от 1510 до 1590 | от 1500 до 1620 | от 1460 до 1620 | ||||
| Пределы допускаемой абсолютной погрешности при измерениях длин волн, пм | ±20 | ±2 | ±5 | ±20 | ±2 | |||||
| Диапазон измерений температуры , °С | от минус 40 до плюс | 120 | ||||||||
| Пределы допускаемой абсолютной погрешности при измерениях температуры 2,3,°С | ±2,0 | ±0,5 | ±1,0 | ±2,0 | ±0,5 | |||||
| Диапазон показаний деформации , % | от 0,001 до 0,5 | |||||||||
| Диапазон измерений деформации,4 % | от 0,01 до 0,25 | |||||||||
| Пределы допускаемой приведённой погрешности при измерениях деформации 25, % | ±1 | |||||||||
| Технические ха рактеристики | ||||||||||
| Частота сканирований, Гц | 1 | 2 | 5 | 100 | 500 | 1000 | 1000 | |||
| Количество оптических каналов | 1 | 4 | 4 | 1 | 4 | 4 | 4 | 8 | 16 | 4/16 |
| Дрейф длины волны отражения брэгговских датчиков, пм/год | 20 (для измерений температуры) | |||||||||
| 25 (для измерений деформации) | ||||||||||
| Время наработки на отказ брэгговских датчиков6, не менее, ч | 94558 | |||||||||
| Интерфейс | Ethernet | Сенсорный экран / Ethernet | Ethernet | |||||||
| Электропитание осуществляется от сети переменного тока напряжением, В, частотой, Гц | 100 - 240 50 - 60 | |||||||||
| Масса измерительного устройства, кг, не более | 2.0 (для х=1) 4.1 (для х=2) | 2,5 (для х=1) 4,1 (для х=2) | 5,2 | 3,3 | ||||||
| Г абаритные размеры измерительного устройства, мм, не более | 117x234x135 (для х=1) 435x442x45 (для х=2) | 122x267x135 (для х=1) 435x442x45 (для х=2) | 307x274x69 | 206x274x 79 | ||||||
| Условия эксплуатации | ||||||||||
| Температура окружающего воздуха, °С | от 0 до плюс 40 | от 0 до плюс 50 | от минус 20 до плюс 60 | |||||||
| Относительная влажность воздуха, % (при температуре плюс 40 °С, без конденсации) | не более 80 | |||||||||
1 - при использовании брэгговских датчиков типа os44xx диапазон измерений температуры составляет от минус 40 до плюс 100 °С;
2 - без учёта дрейфа длины волны отражения брэгговского датчика;
3 - значения указаны для датчиков температуры с премиум калибровкой;
4
- диапазон указан для растяжения и для сжатия;
5 - в рабочем диапазоне температуры от минус 40 до плюс 80 °С (от минус 40 до плюс 120 для os3100);
6 - при частоте изменения значения деформации датчика во всём рабочем диапазоне измерений не более 0,3 Гц;
x - может принимать значения 1 или 2 в зависимости от исполнения корпуса измерительного устройства. 1 для настольного корпуса или 2 для стоечного каркаса 19” корпуса.
наносится на титульный лист Руководства по эксплуатации систем печатным способом и в виде наклейки на переднюю панель корпусов измерительных устройств систем методом наклеивания.
Таблица 3
| Наименование | Количество |
| Измерительное устройство | 1 шт. |
| Брэгговский датчик для измерений температуры * | - |
| Брэгговский датчик для измерений деформации * | - |
| Брэгговский датчик для температурной компенсации * | - |
| Блок питания (шнур питания) измерительного устройства | 1 шт. |
| Кабель Ethernet | 1 шт. |
| Компакт диск с ПО | 1 диск |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки МП 055.Ф3-15 | 1 экз. |
| * - модификация / количество указываются при заказе | |
осуществляется по документу МП 055.Ф3-15 «Государственная система обеспечения единства измерений. Системы измерительные волоконно-оптические SM/SI (NTM/NTI). Методика поверки», утвержденному ФГУП «ВНИИОФИ» 25 августа 2015 г.
Основные средства поверки и их метрологические характеристики:
1 Государственный специальный эталон единицы длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации (ВОСП) ГЭТ 170- 2011:
- диапазон длин волн: от 0,6 до 1,7 мкм;
- относительная погрешность измерений длины волны: не более 1,4 10
2 Рабочий эталон единиц средней мощности и ослабления оптического излучения в
ВОСП:
- спектральный диапазон: от 500 до 1700 нм;
10 2
- диапазон измерений средней мощности: от 10 до 10 Вт;
- пределы допускаемой относительной погрешности измерений средней мощности оптического излучения в рабочем спектральном диапазоне: ±5 %.
3 Измеритель температуры двухканальный прецизионный МИТ 2.05:
- диапазон измерений температуры: от минус 200 до плюс 500 °С;
- пределы допускаемой погрешности измерений температуры: ±(0,005+10-5 t) °С, где t - значение температуры.
4 Термометр сопротивления платиновый вибропрочный ТСПВ-1:
- диапазон измерений температуры: от минус 80 до плюс 200 °С;
- номинальное сопротивление: 10, 25, 100 Ом
5 Индикатор многооборотный типа 1 МИГ, класс точности 0:
- цена деления: 0,001 мм;
- диапазон измерений линейного перемещения: до 1 мм;
- наибольшая разность погрешностей измерений линейного перемещения (на участке шкалы 200 делений): не более 1,5 мкм;
«Системы измерительные волоконно-оптические SM/SI (NTM/NTI). Руководство по эксплуатации», раздел 7.
ГОСТ 8.585-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».
Системы измерительные волоконно-оптические NTM/NTI. Инструкция по сборке.
| Зарегистрировано поверок | 12 |
| Поверителей | 1 |
| Актуальность данных | 23.11.2024 |
