| Номер в госреестре | 64557-16 |
| Наименование СИ | Осциллографы цифровые запоминающие |
| Обозначение типа СИ | WaveMaster 8Zi-B-R (SDA) |
| Изготовитель | "Teledyne LeCroy, Inc.", США |
| Год регистрации | 2016 |
| Срок свидетельства | 11.07.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы цифровые запоминающие серии WaveMaster 8Zi-B-R (SDA) (далее -осциллографы) предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов.

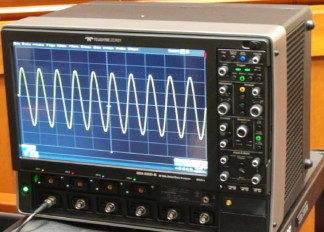

Конструктивно осциллографы представляют собой настольный моноблочный прибор в корпусе из пластика.
На передней панели осциллографов расположен жидкокристаллический экран, входные разъемы сигналов, органы управления.
Защита от несанкционированного доступа производится нанесением на предпри-ятии-изготовителе специальной наклейки на задней панели корпуса прибора
Принцип действия осциллографов основан на высокоскоростном аналогоцифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.
Выпускаются следующие модели осциллографов: WaveMaster 804Zi-B-R, WaveMaster 806Zi-B-R, WaveMaster 808Zi-B-R, WaveMaster 813Zi-B-R, WaveMaster 816Zi-B-R, WaveMaster 820Zi-B-R, WaveMaster 825Zi-B-R, WaveMaster 830Zi-B-R, SDA 804Zi-B-R, SDA 806Zi-B-R, SDA 808Zi-B-R, SDA 813Zi-B-R, SDA 816Zi-B-R, SDA 820Zi-B-R, SDA 825Zi-B-R, SDA 830Zi-B-R
Модели отличаются друг от друга полосой пропускания, максимальной частотой дискретизации. Модели SDA дополнительно обеспечивают полный пакет программных функций измерений джиттера и дополнительных режимов синхронизации.
Модели WaveMaster 804Zi-B-R, WaveMaster 806Zi-B-R, WaveMaster 808Zi-B-R, WaveMaster 813Zi-B-R, SDA 804Zi-B-R, SDA 806Zi-B-R, SDA 808Zi-B-R, SDA 813Zi-B-R могут оснащаться опцией WM8Zi-2x80GS для увеличения частоты дискретизации до 80 ГГц на 2 канала.
Осциллографы имеют встроенное программное обеспечение (ПО). Метрологически значимая часть ПО осциллографов представляет собой программный продукт «XStreamDSO». Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | XStream DSO |
| Номер версии (идентификационный номер) ПО | не ниже 7.9.0.0 |
| Цифровой идентификатор ПО (контрольная сумма) | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по ПР 50.2.077-2014.
Основные метрологические и технические характеристики осциллографов приведены в таблицах 2 и 3.
Таблица 2 - Полоса пропускания, количество каналов и диапазон частоты дискретизации
| Модификация осциллографов | Полоса пропускания, ГГц/ Время нарастания ПХ (тн), пс, не более (Ко> 10 мВ/дел.) | Количество каналов | Диапазон частоты дискретизации Бдискр | ||
| Вход 2,4/2,92 мм | Вход ProLink | Вход ProBus | |||
| 804Zi | - | 4 / 95 | 3,5 / 100 | 4 | 200 кГц - 40 ГГц |
| 806Zi | - | 6 / 63 | 3,5 / 100 | 4 | 200 кГц - 40 ГГц |
| 808Zi | - | 8 / 49 | 3,5 / 100 | 4 | 200 кГц - 40 ГГц |
| 813Zi | - | 13 / 32,5 | 3,5 / 100 | 4 | 200 кГц - 40 ГГц |
| 816Zi | - | 16 / 28,5 | 3,5 / 100 | 4 | 200 кГц - 40 ГГц |
| 820Zi | - | 20 / 22 | 3,5 / 100 | 4 | 200 кГц - 80 ГГц |
| 825Zi | 25 /17,5 пс | 20 / 22 | 3,5 / 100 | 4 - до 20 ГГц, 2 - до 25 ГГц | 200 кГц - 80 ГГц |
| 830Zi | 30 /15,5 пс | 20 / 22 | 3,5 / 100 | 4 - до 20 ГГц, 2 - до 30 ГГц | 200 кГц - 80 ГГц |
Таблица 3 - Метрологические и технические характеристики
| Наименование характеристики | Значение характеристики |
| 804Zi, 806Zi, 808Zi, 813Zi, oin7. 825Zi, 830Zi 816Zi, 820Zi ’ | |
| Входное сопротивление | 1 МОм/50 Ом |
| Канал вертикального отклонения | |
| Диапазон коэффициента отклонения (Ко): - на нагрузке 50 Ом (ProLink, ProBus) - на нагрузке 1 МОм (ProBus) - на входе 2,92 мм | от 2 мВ/дел. до 1 В/дел. от 2 мВ/дел. до 10 В/дел. от 10 мВ/дел. до 500 мВ/дел. |
| Пределы допускаемой относительной погрешности, Ко, % ’ | ± 1,5 |
| Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока при уровне постоянного смещения 0 В, мВ, для Ко>10 мВ/дел | ±(1,5-10-2-8- Ко + 1), где 8 - количество делений по вертикали, Ко - коэффициент отклонения выражен в мВ/дел. |
| Наименование характеристики | Значение характеристики | |
| 804Zi, 806Zi, 808Zi, 813Zi, 816Zi, 820Zi | 825Zi, 830Zi | |
| Канал горизонтального отклонения | ||
| Диапазон коэффициента развертки (Кр) в режиме реального времени - при частоте дискретизации 80 ГГц; - при частоте дискретизации менее 80 ГГц; - в зависимости от глубины памяти; - при полосе пропускания > 25 ГГц; - при полосе пропускания < 20 ГГц | от 20 пс/дел. до 64 с/дел. от 20 пс/дел. до 640 мкс/дел. от 20 пс/дел. до 128 с/дел. | от 20 пс/дел. до 128 с/дел. от 20 пс/дел. до 640 мкс/дел. от 20 пс/дел. до 64 с/дел. |
| Диапазон Кр в режиме эквивалентной развертки | от 20 пс/дел. до 10 нс/дел. | |
| Диапазон Кр в режиме самописца | от 100 мс/дел. до 128 с/дел. | |
| Пределы допускаемой абсолютной погрешности установки Кр | ±1,010-6Кр | |
| Пределы допускаемой абсолютной погрешности измерений временных интервалов Тизм, с | ±(0,06/Бдискр+ 1,0- 10-6- Тизм) где Рдискр - частота дискретизации для выбранного режима измерений, в Гц (на экране осциллографа) | |
| Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора 10 ГГц | 1,0 10-6 +5,0 10-7 • Тк, где Тк - интервал времени, прошедший с момента последней калибровки в годах | |
| Напряжение питания от сети переменного тока, В: частотой от 45 до 66 Гц частотой от 380 до 420 | от 90 до 262 от 90 до 132 | |
| Потребляемая мощность, В А, не более | 975 | 1025 |
| Г абаритные размеры (ширина х глубина х высота), мм, не более | 355 х 467 х 406 | |
| Масса, кг, не более | 23,4 | 26,4 |
| Рабочие условия применения: температура окружающего воздуха, °С относительная влажность воздуха при температуре 30 °С, % | от 5 до 40 до 80 | |
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки осциллографов приведен в таблице 4.
Таблица 4 - Комплект поставки
| Наименование | Количество | Примечание |
| Осциллограф цифровой запоминающий серии WaveMaster 8Zi-B-R (SDA) | 1 комплект | модель по заказу |
| Руководство по эксплуатации | 1 шт. | |
| Методика поверки 651-15-37 МП | 1 шт. |
осуществляется в соответствии с документом 651-15-37 МП «Инструкция. Осциллографы цифровые запоминающие серии WaveMaster 8Zi-B-R (SDA). Методика поверки», утвержденным первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в марте 2016 г. Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Основные средства поверки:
- калибратор осциллографов Fluke 9500B (рег.№ 30374-13);
- генератор испытательных импульсов 4005 (Рег. №37630-08);
- мультиметр 3458A (Рег. № 25900-03);
- генератор сигналов Agilent Е8257D (Рег. № 53941-13);
- ваттметр N1914A (Рег.№ 57386-14) с измерительными преобразователями Ш485А, Ш487А, Ш488А (Рег.№ 58375-14).
приведены в руководстве по эксплуатации.
Нормативные документы, устанавливающие требования к осциллографам цифровым запоминающим серии WaveMaster 8Zi-B-R (SDA)
1 ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
2 ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения.
| Зарегистрировано поверок | 20 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
