| Номер в госреестре | 64558-16 |
| Наименование СИ | Осциллографы цифровые запоминающие |
| Обозначение типа СИ | LabMaster 10Zi-A-R |
| Изготовитель | "Teledyne LeCroy, Inc.", США |
| Год регистрации | 2016 |
| Срок свидетельства | 11.07.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы цифровые запоминающие серии LabMaster 10Zi-A-R (далее -осциллографы) предназначены для измерений амплитудных и временных параметров электрических сигналов, исследования формы сигналов по осциллографическим каналам.

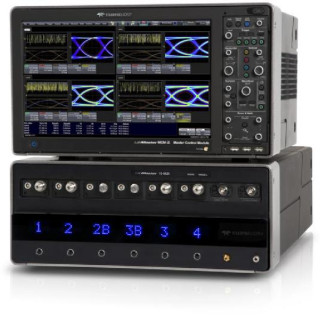

Конструктивно осциллограф состоит из управляющего модуля, модулей сбора данных и блока расширения. Управляющий модуль оснащается сенсорным экраном.
Принцип действия осциллографов основан на аналогово-цифровом преобразовании входного сигнала с последующей его цифровой обработкой и индикацией выборки сигнала с результатами измерений на экране осциллографа. Встроенный микропроцессор обеспечивает диалоговое управление работой осциллографа.
Осциллографы выпускаются в следующих модификациях: LabMaster 10-20Zi-A-R; LabMaster 10-25Zi-A-R; LabMaster 10-30Zi-A-R; LabMaster 10-36Zi-A-R; LabMaster 10-50Zi-A-R; LabMaster 10-59Zi-A-R; LabMaster 10-65Zi-A-R. Модификации осциллографов отличаются друг от друга полосой пропускания, максимальной частотой дискретизации.
Осциллографы имеют встроенное программное обеспечение (ПО). Метрологически значимая часть ПО осциллографов представляет собой программный продукт «XStreamDSO». Идентификационные данные (признаки) ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные (признаки) ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | XStreamDSO |
| Номер версии (идентификационный номер ПО | не ниже7.9.0.0 |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
представлены в таблице 2.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристик | Значение | |
| LabMaster 10-20Zi-A-R LabMaster 10-25Zi-A-R LabMaster 10-30Zi-A-R LabMaster 10-36Zi-A-R | LabMaster 10-50Zi-A-R LabMaster 10-59Zi-A-R LabMaster 10-65Zi-A-R | |
| 1 | 2 | 3 |
| Число входных аналоговых каналов - 1 модуль сбора данных: - при полосе пропускания < 36 ГГц - при полосе пропускания > 36 ГГц - многомодульная система (по заказу): - при полосе пропускания < 36 ГГц - при полосе пропускания > 36 ГГц | 4 до 80 | 4 2 до 80 до 40 |
| Диапазон установки частоты дискретизации ^дискр) на канал, Гц - при полосе пропускания < 36 ГГц - при полосе пропускания > 36 ГГц | от 2105 до 81010 | от 2105 до 81010 от 2105 до 161010 |
| Максимальная длина записи (стандартно), МВ, на канал | стандартно 32 опционально до 512 | стандартно 64 при работающих 2 или 1 каналах и полосе пропускания свыше 36 ГГц |
| Канал вертикального отклонения | ||
| Входной импеданс, Ом | 50±1 | |
| 1 | 2 | 3 | |
| Диапазон установки коэффициентов отклонения (КО), мВ/дел.: | |||
| для входного канала 2,92 мм | от 5 до 500 | ||
| для входного канала 1,85 мм | от 10 до 80 | ||
| Пределы допускаемой | |||
| относительной погрешности установки коэффициентов | ±1,5 | ||
| отклонения, % | |||
| Пределы допускаемой абсолютной погрешности измерения | ±(1,510-2- 8- Ко + 1), где 8 - количество делений по вертикали, Ко - коэффициент отклонения выражен в мВ/дел. | ||
| напряжения постоянного тока1), мВ, для Ко>10 мВ/дел. | |||
| Полоса пропускания по уровню | |||
| минус 3 дБ, ГГц, не менее | |||
| LabMaster 10-20Zi-A-R | 20 | ||
| LabMaster 10-25Zi-A-R | 25 | ||
| LabMaster 10-30Zi-A-R | 30 | ||
| LabMaster 10-36Zi-A-R | 36 | ||
| Полоса пропускания по уровню | для входного | для входного | |
| минус 3 дБ, ГГц, не менее | канала 2,92 мм | канала 1,85 мм | |
| LabMaster 10-50Zi-A-R | 36 | 50 | |
| LabMaster 10-59Zi-A-R | 36 | 60 | |
| LabMaster 10-65Zi-A-R | 36 | 65 | |
| Время нарастания переходной | |||
| характеристики, пс, не более LabMaster 10-20Zi-A-R | 19,3 | ||
| LabMaster 10-25Zi-A-R | 15,4 | ||
| LabMaster 10-30Zi-A-R | 12,8 | ||
| LabMaster 10-36Zi-A-R | 10,7 | ||
| LabMaster 10-50Zi-A-R | 8,0 | ||
| LabMaster 10-59Zi-A-R | 6,9 | ||
| LabMaster 10-65Zi-A-R | 6,5 | ||
| Канал горизонтального отклонения | |||
| Диапазон установки коэффициента развертки (КР) - при полосе пропускания < 36 ГГц | от 10 пс/дел. до 256 с/дел. | ||
| - при полосе пропускания > 36 ГГц | от 10 пс/дел. до 640 мкс/дел. | ||
| Пределы допускаемой | |||
| относительной погрешности установки коэффициента | ±0,00001 | ||
| развертки, % | |||
| 1 | 2 | 3 |
| Пределы допускаемой | ±(0,06^дискр+1,0- 10-7-Тизм+ 1,0- 10-7-Тк), | |
| абсолютной погрешности | где FaTOKF, - частота дискретизации для выбранного ре | |
| измерения временных интервалов | жима измерений, в Гц (на экране осциллографа), | |
| Тизм, c | Тк - интервал времени, прошедший с момента последней калибровки в годах | |
| Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора 10 ГГц | 1,0 10-7 + 1,0 10-7/Тк, где Тк - интервал времени, прошедший с момента последней калибровки в годах | |
| Общие технические характеристики | ||
| Напряжение питания от сети | ||
| переменного тока частотой от 45 | от 90 до 262 | |
| до 66 Гц, В | ||
| Максимальная потребляемая | ||
| мощность, В-А | ||
| управляющего модуля | 450 | |
| одного модуля сбора данных | 1275 | |
| блока расширения | 100 | |
| Габаритные размеры (высота х | ||
| ширина х глубина), мм, не более: | ||
| управляющий модуль модуль сбора данных блок расширения | 277 202 140 | x 462 x 396 x 462 x 660 х 440 х 497 |
| Масса, кг, не более | ||
| управляющий модуль | 21,4 | |
| модуль сбора данных | 24,0 | |
| блок расширения | 7,5 | |
| Рабочие условия применения: | ||
| температура окружающего | ||
| воздуха, °С | от 5 до 40 | |
| относительная влажность воздуха | ||
| при температуре | ||
| 30 °С, % | до 80 | |
Примечание: 1) Погрешность измерения напряжения постоянного тока нормируется при уровне постоянного смещения 0 В.
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплект поставки приведен в таблице 3
| Наименование | Количество | Примечание |
| Осциллограф цифровой запоминающий серии LabMaster 10Zi-A-R в составе: управляющий модуль модулей сбора данных блок расширения | 1 шт. от 1 до 20 1 шт. | модификация по заказу по заказу по заказу по заказу |
| Руководство по эксплуатации | 1 шт. | |
| Методика поверки 651-15-36 МП | 1 шт. |
осуществляется в соответствии с документом 651-15-36 МП «Осциллографы цифровые запоминающие серии LabMaster 10Zi-A-R. Методика поверки», утвержденным первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в марте 2016 г.
Основные средства поверки:
- калибратор осциллографов Fluke 9500B (рег.№ 30374-13);
- генератор испытательных импульсов 4005 (Рег. №37630-08);
- мультиметр 3458A (Рег. № 25900-03);
- генератор сигналов Agilent Е8257Б (Рег. № 53941-13);
- ваттметр N1914A (Рег.№ 57386-14) с измерительными преобразователями Ш485А, К8487А, Ш488А (Рег.№ 58375-14).
Осциллографы цифровые запоминающие серии LabMaster 10Zi-A-R Руководство по эксплуатации.
Нормативные документы, устанавливающие требования к осциллографам цифровым запоминающим серии LabMaster 10Zi-A-R
1 ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
2 ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения.
