Государственный реестр средств измерений

Преобразователи перемещений, 64562-16

Преобразователи перемещений (далее по тексту - преобразователи) предназначены для измерений статических и динамических линейных перемещений (виброперемещений).
Карточка СИ
Номер в госреестре 64562-16
Наименование СИ Преобразователи перемещений
Изготовитель АО "Ордена Трудового Красного Знамени и ордена труда ЧССР ОКБ "Гидропресс", г.Подольск
Год регистрации 2016
Срок свидетельства 11.07.2026
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Преобразователи перемещений (далее по тексту - преобразователи) предназначены для измерений статических и динамических линейных перемещений (виброперемещений).

Описание

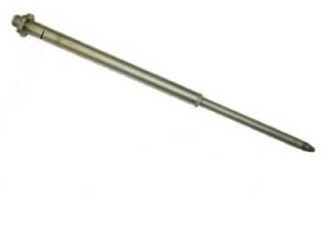

По принципу действия преобразователи представляют собой дифференциальный индуктивный полумост соленоидного типа с перемещающимся внутри сердечником. Преобразователь используется с вторичной усилительной аппаратурой на несущей частоте 4800 ±10 Гц. В качестве вторичной аппаратуры используется преобразователь MGCplus производства Hottinger Baldwin Messtechnik GmbH.

Технические характеристики

Таблица 1

Наименование характеристики

Значение характеристики

Диапазон измерений перемещения в статическом режиме, мм

±60

Диапазон измерений размаха виброперемещения в динамическом режиме, мм

*

±60

Наименование характеристики

Значение характеристики

Пределы допускаемой относительной погрешности измерений статического перемещения и виброперемещения (динамический режим) в рабочем диапазоне частот, %

g y = 0,04 + ЛХ ^k ■ 100 %

L y J

где Ах - допускаемая погрешность вторичного преобразователя (0,0135 мВ/В); к - действительное значение коэффициента преобразования, мм/(мВВ-1); у - измеряемое перемещение, мм.

Диапазон рабочих частот при измерениях в динамическом режиме, Гц

От 0,01 до 100

Номинальный коэффициент преобразования, мм/(мВВ-1)

1,75

Пределы допускаемого отклонения номинального коэффициента преобразования в нормальной области значений температур, мм/(мВВ-1)

±0,75

Нелинейность амплитудной характеристики, %, не более

±4

Максимально допустимое ускорение при измерении виброперемещений, м/с2

50

Пределы допускаемого отклонения коэффициента преобразования, вызванного изменением температуры окружающей среды, %/10 °С

±0,2

Смещение нуля, вызванное изменением температуры окружающей среды, (мВВ-1)/10 °С, не более

±0,2

Нормальная область значений температуры, °С

25±10

Рабочие условия эксплуатации: Диапазон рабочих температур, °С

от 15 до 150

Габаритные размеры (диаметр х длина), мм, не более:

32x540

Масса, кг, не более

0,6

Примечания:

Диапазон измерений размаха виброперемещения на    текущей частоте определяется по

2 2 1    2

формуле: S = a (4n f )" , мм, где a-максимально    допустимое ускорение (50 м/с );

f - рабочая частота, Гц.

Рабочая частота в зависимости от размаха виброперемещения определяется по формуле:

f =yla ■ (4p 2A2 ) 1 Гц, где a-максимально допустимое ускорение (50 м/с2), A - амплитуда виброперемещения, мм.

Знак утверждения типа

наносится на руководство по эксплуатации и паспорт изделия типографским способом.

Комплектность

Преобразователь перемещений - 1 шт.

Паспорт - 1 экз.

Руководство по эксплуатации - 1 экз.

Методика поверки - 1 экз.

Поверка

осуществляется по документу 470.24 Д1 «Преобразователь перемещений. Методика поверки», утвержденному ФГУП «ВНИИМС» 01 апреля 2016 г.

Основные средства поверки: пьезоакселерометр B&K 4370 (Госреестр СИ № 39667-08), усилитель заряда B&K 2635 (Госреестр СИ № 7111-79), вторичный преобразователь MGCplus с модулем на несущей частоте ML55B и модулем измерения напряжений ML01B (Госреестр СИ №19298-14).

Знак поверки наносится на свидетельство о поверке и на корпус преобразователя.

Сведения о методах измерений

«Преобразователь перемещений. Руководство по эксплуатации. 470.24 РЭ».

Нормативные документы

1    ГОСТ Р 8.800-2012 Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 110-1 до 20 104 Гц.

2    ГОСТ Р 8.763-2011 Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 мм и длин волн в диапазоне от 0,2 до 50 мкм.

3    «Преобразователи перемещений. Технические условия. 470.24 ТУ».
