| Номер в госреестре | 64563-16 |
| Наименование СИ | Весы электронные с печатью этикеток |
| Обозначение типа СИ | LS5X |
| Изготовитель | "Xiamen Pinnacle Electrical Co., Ltd.", Китай |
| Год регистрации | 2016 |
| Срок свидетельства | 11.07.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Весы электронные с печатью этикеток LS5X (далее — средство измерений) предназначены для измерений массы.
Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений.
Измеренное значение массы и результат вычисления стоимости на основе заранее введенной пользователем средства измерений информации о цене отображаются в визуальной форме на дисплее средства измерений, а также осуществляется печать этикетки.
Средство измерений представляет собой весы неавтоматического действия по ГОСТ OIML R 76-1—2011 и состоит из следующих функциональных узлов:
- грузоприемное устройство в виде платформы (далее — ГПУ), опирающейся на один весоизмерительный тензорезисторный датчик (далее — датчик);
- электронное устройство, содержащее аналогово-цифровой преобразователь сигнала датчика, устройство обработки цифровых данных (микропроцессор), определяющее измеренное значение массы и стоимости;
- показывающее устройство — один или два первичных дисплея;
- печатающее устройство;
- клавиатура управления средством измерений (далее — клавиатура).

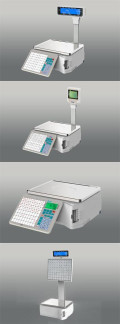

ГПУ, электронное устройство и печатающее устройство объединены в одном корпусе. Показывающее устройство либо вынесено на стойку, либо объединено в одном корпусе с клавиатурой.
Средство измерений имеет интерфейс связи передачи измерительной информации в виде цифрового электрического сигнала.
Средство измерений выпускается в модификациях, отличающихся компоновкой функциональных узлов (согласно обозначениям модификации средства измерений) и метрологическими характеристиками (согласно таблице 2).
Место нанесения знака поверки
Программное обеспечение является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Защита от несанкционированного доступа к регулировкам средства измерений и данным измерений обеспечивается невозможностью изменения программного обеспечения без применения специализированного оборудования производителя.
Изменение программного обеспечения через интерфейс пользователя невозможно. Кроме того, доступ к параметрам регулировки средства измерений возможен только при нарушении пломбы и изменении положения переключателя регулировки на печатной плате.
Идентификационные данные программного обеспечения отображаются при включении средства измерений.
Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077—2014.
Таблица 1 — Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | — |
| Номер версии (идентификационный номер) ПО * | V6.057 |
| Цифровой идентификатор ПО | — |
| * Номер версии (идентификационный номер) ПО должен быть не ниже указанного. | |
Таблица 2 — Метрологические характеристики
| Наименование характеристики | Значение | |
| Класс точности по ГОСТ OIML R 76-1—2011 | III | |
| Максимальная нагрузка, Max1/Max2, кг | 6/15 | 15/30 |
| Поверочный интервал е1/е2, действительная цена деления (шкалы) d1/d2, кг | 0,002/0,005 | 0,005/0,010 |
| Число поверочных интервалов n1/n2 | 3000/3000 | |
| Диапазон уравновешивания тары (максимальное значение массы тары, кг) | 5,998 | 14,998 |
Таблица 3 — Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: -напряжение переменного тока (номинальное), В - частота переменного тока, Гц | 220 50±1 |
| Габаритные размеры средства измерений, мм, не более | |
| - высота | 808 |
| - ширина | 367 |
| - длина | 472 |
| Условия эксплуатации: | |
| »-» о/'ч - температура окружающей среды, С | от 0 до + 40 |
| - относительная влажность, % | от 0 до 85 |
наносится на маркировочную табличку, расположенную на корпусе средства измерений методом офсетной печати, а также на титульные листы эксплуатационной документации.
Таблица № 4 — Комплектность средства измерений
| Наименование | Количество |
| Весы электронные с печатью этикеток LS5X | 1 шт. |
| Комплект принадлежностей | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
осуществляется по ГОСТ OIML R 76-1—2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания», приложение ДА «Методика поверки весов».
Основные средства поверки:
| ГЭЕ массы 3.1.ZZM.0028.2012 | 1-го | разряда | по | ГОСТ | 8.021-2015 | с | номинальным | значением | 1 | кг |
| ГЭЕ массы 3.1.ZZM.0029.2012 | 1-го | разряда | по | ГОСТ | 8.021-2015 | с | номинальным | значением | 2 | кг |
| ГЭЕ массы 3.1.ZZM.0030.2012 | 1-го | разряда | по | ГОСТ | 8.021-2015 | с | номинальным | значением | 2 | кг |
| ГЭЕ массы 3.1.ZZM.0031.2012 | 2-го | разряда | по | ГОСТ | 8.021-2015 | с | номинальным | значением | 2 | кг |
| ГЭЕ массы 3.1.ZZM.0032.2012 | 1-го | разряда | по | ГОСТ | 8.021-2015 | с | номинальным | значением | 5 | кг |
| ГЭЕ массы 3.1.ZZM.0033.2012 | 1-го | разряда | по | ГОСТ | 8.021-2015 | с | номинальным | значением | 10 | кг |
| ГЭЕ массы 3 3.1.ZZM.0034.2012 | -го разряда по ГОСТ 8.021-2015 с номинальным значением от 1 г до 1 | кг | ||||||||
| ГЭЕ массы 3.1.ZZM.0037.2012 | 4-го | разряда | по | ГОСТ | 8.021-2015 | с | номинальным | значением | 20 | кг |
Знак поверки наносится на лицевую панель показывающего устройства.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к весам электронным с печатью этикеток LS5X
1 ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
2 ГОСТ 8.021—2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».
| Зарегистрировано поверок | 3107 |
| Поверителей | 58 |
| Актуальность данных | 16.09.2024 |
