| Номер в госреестре | 64565-16 |
| Наименование СИ | Весы платформенные |
| Обозначение типа СИ | ПСВ Скала |
| Изготовитель | Общество с ограниченной ответственностью «ИнтерВес» (ООО «ИнтерВес»), г. Новосибирск |
| Год регистрации | 2016 |
| Срок свидетельства | 11.07.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

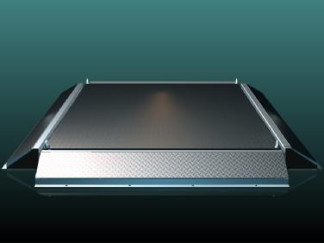

Весы платформенные ПСВ Скала предназначены для измерения массы различных грузов при статическом взвешивании.
Конструктивно весы состоят из грузоприемного устройства (ГПУ) и электронного оборудования.
Весы изготавливаются в двух исполнениях грузоприемного устройства - весовая платформа с демпфирующими узлами и без них. Демпфирующие узлы предназначены для защиты весов от ударных нагрузок с помощью четырех пружинных блоков. Тип пружин -цилиндрические винтовые. Для гашения возможных колебаний платформы применяются гидравлические двухтрубные амортизаторы. ГПУ может состоять от одной до четырех весовых платформ. Соединение электрических устройств в цепь выполнено через клеммные коробки и комплект кабелей.
Принцип действия весов основан на преобразовании деформаций упругих элементов тензорезисторных датчиков, возникающих под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Сигнал от тензодатчиков суммируется в клеммной коробке и по экранированному кабелю поступает в аналогово-цифровой преобразователь электронного оборудования, где происходит его дальнейшая обработка и индикация результатов измерений.
Форма маркировки весов: ПСВ - Max (Д) Скала , где ПСВ Скала - обозначение весов;
Max - максимальная нагрузка, т Д - весы с демпфирующими узлами (при наличии).
В конструкции весов применены весоизмерительные датчики:
- RTN, госреестр №21175-13, пр-во ф. «Hottinger Baldwin Messtechnik (GmbH)», Германия;
- HLC, госреестр №21177-13, пр-во ф. «Hottinger Baldwin Messtechnik (GmbH)», Германия;
- С16А, госреестр №60480-15, пр-во ф. «Hottinger Baldwin Messtechnik (GmbH)», Германия;
- 740, госреестр №50842-12, пр-во ф. «Tecnicas de Electronica у Automatismos, S.A.», Испания.
В конструкции весов применено весоизмерительное электронное оборудование:
- весоизмерительный прибор WE2111, госреестр №61808-15, пр-во ф. «Hottinger Baldwin Messtechnik GmbH», Германия;
- весоизмерительный прибор CI-1560, госреестр №50968-12, пр-во ф. «CAS Corporation», Р. Корея;
- весоизмерительное оборудование производства ф. «Siemens AG», Германия: модуль многофункциональный SIWAREX FTA/U (госреестр №50385-12), интегрируемый в программируемый логический контроллер SIMATIC S7-300/400 (госреестр №15773-11) в комплекте или с панелью оператора Siebert модели S102 или ПК с использованием автономного ПО «SIWATOOL».
Защита от несанкционированного доступа к встроенному ПО приборов WE2111 и CI-1560, настройкам и данным измерений обеспечивается блокировкой доступа в режим юстировки прибора при помощи защитной пломбы (наклейки), а также дополнительным паролем доступа. ПО не может быть модифицировано без нарушения защитной пломбы (наклейки).
Приборы WE2111 и CI-1560 имеют встроенное программное обеспечение (далее ПО). Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении прибора.
Весоизмерительное оборудование производства ф. «Siemens AG», Германия скомпоновано в шкафу управления (рис. 3). ПО СИ представлено встроенным загружаемым ПО весоизмерительного модуля Siwarex U/FTA и автономным ПО «SIWATOOL», выполняющимся на внешней ЭВМ.
ПО модуля SIWAREX FTA/U идентифицируется по номеру версии ПО, который отображается по запросу при помощи автономного ПО «SIWATOOL». Интерфейсные разъёмы, через которые может быть оказано воздействие на загружаемое ПО, расположены внутри шкафа управления. Шкаф закрывается на ключ и пломбируется специальным
стикером, без повреждения которого шкаф не открыть. Дополнительно пломба-стикер устанавливается на крышку модуля SIWAREX FTA/U, закрывающую разъем.
Автономное ПО «SIWATOOL» представлено исполняемым файлом ПО «SIWATOOL_U/FTA.exe». Основные функции ПО сводятся к приему по асинхронному последовательному интерфейсу RS-232 результатов измерений, а также:
• конфигурирование и юстировка весов
• тестирование свойств весов
• сохранение и печать параметров весов
• регистрация и анализ процессов взвешивания
ПО «SIWATOOL» представляет из себя интерфейс пользователя для конфигурирования и юстировки весов и отображения фактического веса.
Идентификация ПО «SIWATOOL_U/FTA.exe» осуществляется с использованием контрольной суммы MD5. Дополнительно в окне «About» программы отображается версия ПО.
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| WE2111 | WE2111 | v1.0x | --* | -- |
| CI-1560 series firmware | -- | 1.00, 1.01, 1.02 | --* | -- |
| SIWAREX U | -- | FW 1.1 | --* | -- |
| SIWAREX FTA | -- | FW 1.1 | --* | -- |
| SIWATOOL U | SIWATOOL_U.exe | v 2.1.7 | CEC23A60F1 10E0F20B0F9 2909858270C | MD5 |
| SIWATOOL FTA | SIWATOOL_FTA.exe | v 2.1.8 | F3A0D8AE89 3B22AD9A41D C597C135115 | MD5 |
| * - Отсутствует, исполняемый код недоступен | ||||
Уровень защищённости встроенного ПО СИ соответствует высокому уровню по Р 50.2.077-2014; уровень защищенности автономного ПО СИ соответствует среднему уровню по Р 50.2.077-2014.
Класс точности по ГОСТ OIML R 76-1-2011................................................ средний (III)
Значение максимальной нагрузки (Мах), минимальной нагрузки (Мт), поверочного интервала (е), число поверочных интервалов (n), интервалы взвешивания и пределы допускаемой погрешности при первичной поверке весов (mpe) приведены в табл. 2.
Таблица 2
| модель | Мах, т | Мт, т | e II к | n | Для нагрузки m, т | mpe, кг |
| ПСВ-5 Скала | 0,04 < m < 1 | ±1 | ||||
| 5 | 0,04 | 2 | 2500 | 1 < m < 4 | ±2 | |
| 4 < m < 5 | ±3 | |||||
| ПСВ-10 | 10 | 0,1 | 5 | 2000 | 0,1 < m < 2,5 | ±2,5 |
| Скала | 2,5 < m < 10 | ±5,0 | ||||
| ПСВ-15 Скала | 0,1 < m < 2,5 | ±2,5 | ||||
| 15 | 0,1 | 5 | 3000 | 2,5 < m < 10 | ±5,0 | |
| 10 < m < 15 | ±7,5 | |||||
| ПСВ-20 | 20 | 0,2 | 10 | 2000 | 0,2 < m < 5 | ±5 |
| Скала | 5 < m < 20 | ±10 | ||||
| ПСВ-30 Скала | 0,2 < m < 5 | ±5 | ||||
| 30 | 0,2 | 10 | 3000 | 5 < m < 20 | ±10 | |
| 20 < m < 30 | ±15 | |||||
| ПСВ-50 Скала | 0,4 < m < 10 | ±10 | ||||
| 50 | 0,4 | 20 | 2500 | 10 < m < 40 | ±20 | |
| 40 < m < 50 | ±30 | |||||
| ПСВ-60 Скала | 0,4 < m < 10 | ±10 | ||||
| 60 | 0,4 | 20 | 3000 | 10 < m < 40 | ±20 | |
| 40 < m < 60 | ±30 | |||||
| ПСВ-80 | 80 | 1,0 | 50 | 1600 | 1 < m < 25 | ±25 |
| Скала | 25 < m < 80 | ±50 | ||||
| ПСВ-100 | 100 | 1,0 | 50 | 2000 | 1 < m < 25 | ±25 |
| Скала | 25 < m < 100 | ±50 | ||||
| ПСВ-150 Скала | 1,0 < m < 25 | ±25 | ||||
| 150 | 1,0 | 50 | 3000 | 25 < m < 100 | ±50 | |
| 100 < m < 150 | ±75 | |||||
| ПСВ-200 | 200 | 2,0 | 100 | 2000 | 2,0 < m < 50 | ±50 |
| Скала | 50 < m < 200 | ±100 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке.
Пределы допускаемой погрешности устройства установки на нуль...........................±0,25е
Габаритные размеры и масса ГПУ весов представлены в табл. 3.
| Max, т | Г абаритные размеры (Д х Ш х В), мм, не более | Масса, кг, не более |
| 5 | 2500 х 2500 х 450 | 1500 |
| 10, 15 | 3500 х 3500 х 600 | 5000 |
| 20, 30, 50, 60, 80 | 12000 х 5000 х 1000 | 15000 |
| 100, 150, 200 | 15000 х 9000 х 1500 | 25000 |
Электрическое питание:
- напряжение однофазного переменного тока, В............................................. 187 до 242
- частота, Гц...............................................................................................49...51
Предельные значения диапазона температур ГПУ весов с датчиками типа, °С:
- d6A...................................................................................от минус 50 до плюс 50
- RTN...................................................................................от минус 30 до плюс 50
- HLC, 740..............................................................................от минус 30 до плюс 40
Диапазон рабочих температур электронного оборудования, °С.............от минус 10 до плюс 40
Потребляемая мощность не более, ВА.....................................................................10
Вероятность безотказной работы весов за 2000 часов..................................................0,92
Средний срок службы весов не менее, лет.................................................................10
наносится фотохимическим способом на маркировочную табличку, закрепленную на корпусе весов, и на титульный лист Руководства по эксплуатации типографским способом.
Весы ПСВ Скала в сборе - 1 комплект;
ПК с ПО «SIWATOOL», Руководство пользователя - 1 комплект*
Эксплуатационная документация на весы (РЭ, ПС) - 1 комплект;
Комплект документации на весоизмерительное электронное оборудование, входящее в состав весов.
* - в зависимости от комплектации весов
осуществляется в соответствии с приложением ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011.
Основное поверочное оборудование: эталонные гири 4-го разряда по ГОСТ 8.021-2015.
Знак поверки наносится на свидетельство о поверке и (или) паспорт на весы.
Описание метода прямых измерений содержится в документе «Весы платформенные ПСВ Скала. Руководство по эксплуатации» ИВПС. 404432.251 РЭ.
Нормативные документы, устанавливающие требования к весам платформенным ПСВ Скала
1 ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Метрологические и технические требования. Испытания»;
2 ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерения массы».
