| Номер в госреестре | 64567-16 |
| Наименование СИ | Стенды балансировочные |
| Обозначение типа СИ | Securo 1300 |
| Изготовитель | "HAWEKA AG", Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 11.07.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |

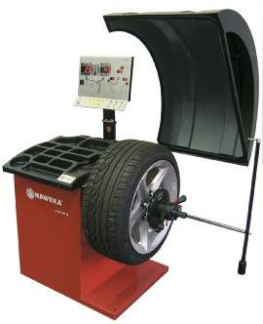

Стенды балансировочные Securo 1300 (далее - стенды), предназначены для измерений неуравновешенной массы дисбаланса и угла установки корректирующей массы в одной или двух плоскостях коррекции колес автотранспортных средств.
Принцип действия стендов основан на вычислении неуравновешенной массы дисбаланса и величины углового положения установки корректирующей массы, из сил, которые действуют на опору вала ротора стендов при вращении колеса, установленного на валу. Силы измеряются с помощью пьезоэлектрических датчиков, установленных в специальной опоре вала ротора. Датчики измеряют амплитуду и фазу колебаний вала, которые пропорциональны неуравновешенным массам, действующим на опору вала при возникающем дисбалансе. Произведение неуравновешенной массы дисбаланса на расстояние равное величине эксцентриситета этой массы и определяет величину возникающего дисбаланса. Дисбаланс колеса устраняют с помощью корректирующих масс, которые устанавливают в двух плоскостях коррекции (динамическая балансировка) или в одной плоскости (статическая балансировка). Измерение углового положения размещения корректирующих масс на диске колеса производится с помощью оптико-электрических датчиков, которые также устанавливаются на вал ротора. Обработка сигналов от всех датчиков проводится в блоке обработки.
Стенды конструктивно состоят из основных частей: станины, в которой размещены: балансировочный блок (вал с зажимными приспособлениями, система измерительных датчиков и электропривод с тормозной системой); электронный блок обработки с устройством отображения измеряемой информации. К станине крепится откидывающийся защитный кожух, выполняющий функции элемента безопасности и автомата выключения электродвигателя. Перед началом процесса балансировки колесо закрепляется на валу стенда с помощью фланца и прижимной гайки. Центрирование колеса относительно вала производится путем его посадки на центральное отверстие диска через переходные конусы различного диаметра, либо через специальные планшайбы. Планшайба центрируется и жестко крепится на валу ротора. Колесо на планшайбе крепится по штатным отверстиям диска, предназначенным для крепления колеса на ступице тормозного диска автомобиля. Прижимная гайка имеет ручной привод для крепления колеса на валу шпинделя. Измерение положения левой плоскости коррекции при динамической балансировке и плоскости коррекции при статической балансировке проводится с помощью встроенной механической линейки. Остановка вращения колеса после завершения измерительного цикла проводится автоматически, с помощью электромагнитного тормозного приспособления. Временной момент срабатывания тормозного приспособления задается датчиками измерения углового положения корректирующих масс.
Стенды балансировочные Securo 1300 предназначены для балансировки автомобильных и мотоциклетных колёс.
Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится пломбирование винтов блока предварительного усилителя тензометрической системы внутри корпуса стендов.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение характеристики |
| Диаметр обода балансируемого колеса, мм | от 203,2 до 762,0 |
| Ширина обода балансируемого колеса, мм | от 25,4 до 508,0 |
| Диапазоны измерений неуравновешенной массы дисбаланса, г | от 0 до 350 |
| Пределы допускаемой относительной погрешности измерений неуравновешенной массы дисбаланса, % - в диапазоне от 0 до 100 г включ. - в диапазоне св. 100 до 350 г включ. | ±3 ±5 |
| Диапазон измерений угла установки корректирующей массы, ..,° | от 0 до 360 |
| Предел допускаемой абсолютной погрешности измерений угла установки корректирующей массы, . ° | ±3 |
| Габаритные размеры (ДхШхВ), мм, не более | 980x770x1130 |
| Максимальная масса балансируемого колеса, кг | 80 |
| Масса, не более, кг | 150 |
| Напряжение питания, В | 220+10% 220-15% |
| Частота питающей сети, Гц | 50±1 |
| Рабочий диапазон температур, °С | от плюс 5 до плюс 45 |
наносится на корпус стендов методом наклеивания и на титульный лист руководства по эксплуатации методом печати.
Таблица 2 - Комплектность средства измерений
| Наименование | Количество |
| Стенд балансировочный Securo 1300 | 1 |
| Комплект зажимных и установочных приспособлений и принадлежностей | 1 |
| Руководство по эксплуатации на русском языке | 1 |
осуществляется по МИ 2977-06 «ГСИ. Станки для балансировки колес легковых автомобилей и микроавтобусов. Общие требования к методикам поверки».
Перечень основных средств поверки:
- весы неавтоматического действия по ГОСТ OIML R 76-1-2011, максимальная нагрузка 2,0 кг, класс точности - высокий;
- линейка измерительная металлическая (0 - 500) мм, ПГ±0,2 мм, ГОСТ 427-75.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
1 ГОСТ 20076-2007 Вибрация. Станки балансировочные. Характеристики и методы их проверки
2 ГОСТ 19534-74 Балансировка вращающихся тел. Термины
3 Техническая документация «Haweka AG», Германия
