| Номер в госреестре | 64575-16 |
| Наименование СИ | Дозаторы весовые дискретного действия |
| Обозначение типа СИ | ДБ |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие "Томская электронная компания" (ООО НПП "ТЭК"), г. Томск |
| Год регистрации | 2016 |
| Срок свидетельства | 11.07.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

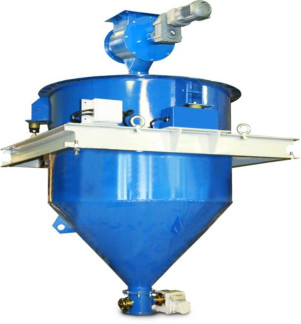

Дозаторы весовые дискретного действия ДБ (далее - дозаторы) предназначены для весового дозирования сыпучих и жидких материалов.
Принцип действия дозаторов основан на преобразовании возникающей под действием силы тяжести дозируемого материала деформации упругого элемента датчика в аналоговый электрический сигнал, пропорциональный его массе, с последующим аналого-цифровым преобразованием и обработкой результатов измерений в системе управления дозатора универсальной (СДУ).
В состав дозатора входят следующие основные устройства и оборудование: весовое устройство (весовой бункер, датчики, СДУ и блок задания параметров БЗП-06), загрузочное и разгрузочное устройства, электрооборудование.
Значение дозы материала устанавливается на БЗП-06. Управление процессом весового дозирования осуществляется СДУ. Подача материала в весовой бункер осуществляется загрузочным устройством. При достижении в весовом бункере заданной дозы, значение которой контролируется на экране БЗП-06, разгрузочное устройство открывается и материал высыпается. Далее СДУ выполняет обработку измерительной информации и передаёт её результаты для отображения на БЗП-06. СДУ обеспечивает обмен данных с персональным компьютером по интерфейсам: RS-485 (протокол Modbus RTU), EtherNet (протокол ModBus TCP/IP), PROFIBUS DP (протокол Slave).
В дозаторах используются следующие датчики:
- датчики силоизмерительные тензорезисторные консольные 4162 ДСТ (номер в Госреестре СИ 13507-13);
- датчики весоизмерительные балочные из нержавеющей стали, модификации PCB и SB8 (номер в Госреестре СИ 46027-10);
- датчики весоизмерительные тензорезисторные Shear Beam, модификация 355 (номер в Госреестре СИ 58367-14);
- датчики весоизмерительные тензорезисторные S-type, модификация STC (номер в Госреестре СИ 58368-14).
Модификации дозаторов отличаются метрологическими характеристиками, конструктивным исполнением загрузочного и разгрузочного устройств, состоянием дозируемого материала.
Обозначение модификации дозатора ДБ - ХХХХ - ХХ - Х Х - Х Х - Х - Х
Наибольший предел дозирования, кг
Класс точности дозатора
Тип загрузочного устройства:
1 - ленточный питатель;
2 - роторный питатель (шлюзовый);
3 - вибропитатель;
4 - шнековый питатель;
5 - затвор секторный;
6 - клапан (для жидких материалов);
7 - загрузочное устройство отсутствует;
8 - заслонка поворотная_
Тип привода загрузочного устройства:
П - пневматический;
Э - электромеханический
Тип разгрузочного устройства:
1 - затвор секторный;
2 - затвор шиберный;
3 - заслонка поворотная;
4 - роторный питатель (шлюзовый);
5 - вибропитатель;
6 - клапан (для жидких материалов)
Тип привода разгрузочного устройства:
П - пневматический;
Э - электромеханический
Состояние дозируемого материала:
С - сыпучее;
Ж - жидкое
1 - Система управления дозатора универсальная (СДУ)
Для защиты от несанкционированного доступа осуществляется пломбирование СДУ дозаторов при помощи наклейки, располагающейся в месте соединения крышки блока процессорного контроллера дозирования модульного (БПР-КДМ), входящего в состав СДУ. На наклейку ставится оттиск контрольного клейма предприятия-изготовителя.
Встроенное программное обеспечение (ПО) БПР-КДМ, входящего в состав СДУ, осуществляет автоматизированный сбор, обработку и передачу измерительной информации на БЗП-06.
Всё встроенное ПО БПР-КДМ является метрологически значимым. Метрологические характеристики дозаторов нормированы с учетом влияния программного обеспечения. Идентификация метрологически значимой части ПО дозаторов выполняется по команде пользователя открытием вкладки «Интерфейс» раздела «Настройка дозатора» с отображением идентификационных данных на экране БЗП-06. Идентификационные данные приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ДБ |
| Номер версии (идентификационный номер) ПО | не ниже 1.20 |
| Цифровой идентификатор ПО | - |
Защита метрологически значимой части ПО дозаторов обеспечивается конструкцией СДУ (пломбирование БПР-КДМ). Уровень защиты программного обеспечения СДУ от непреднамеренных и преднамеренных изменений - «средний» по классификации Р 50.2.077-2014.
Основные метрологические и технические характеристики дозаторов приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение характеристики |
| Наибольший предел дозирования (НПД) | 32, 40, 50, 100, 150, 160, 200, 320, 500, 800, 1000, 1200, 1500 кг |
| Наименьший предел дозирования | 10 % от НПД |
| Классы точности по ГОСТ 8.610 | 0,5; 1; 2 |
| Наименование характеристики | Значение характеристики | ||
| Пределы максимально допускаемых отклонений каждой дозы (F) от среднего значения | Класс точности | ||
| 0,5 | 1 | 2 | |
| при первичной и периодической поверке: | |||
| 1000 < F < 10000 | ±0,6 % | ±1,2 % | ±2,4 % |
| 10000 < F < 15000 | ±60 г | ±120 г | ±240 г |
| 15000< F | ±0,4 % | ±0,8 % | ±1,6 % |
| при эксплуатации: | |||
| 1000 < F < 10000 | ±0,75 % | ±1,5 % | ±3,0 % |
| 10000 < F < 15000 | ±75 г | ±150 г | ±300 г |
| 15000< F | ±0,5 % | ±1,0 % | ±2,0 % |
| Физико-механические характеристики а) сыпучих материалов: - плотность - гранулометрический размер - массовая доля воды - массовая концентрация пыли б) жидких материалов: - плотность | 3 от 0,1 до 6,0 т/м ; 0 до 300 мм; не более 15 %; не более 3 г/м3; 3 не более 1,5 т/м | ||
| Диапазон рабочих температур | от минус 40 до плюс 45 °С | ||
| Параметры электрического питания электрооборудования: - напряжение трехфазного переменного тока - частота | от 323 до 418 В; от 49 до 51 Гц | ||
| Напряжение питания постоянного тока СДУ | от 18 до 36 В | ||
| Потребляемая мощность | не более 5,0 кВт | ||
наносится фотохимическим способом на маркировочную табличку, закрепленную на весовом бункере дозатора, и типографским способом на титульные листы руководства по эксплуатации и формуляра.
Комплект поставки дозаторов приведен в таблице 3.
Таблица 3 - Комплект поставки дозатора
| Наименование | Количество, шт. |
| Дозатор весовой дискретного действия ДБ | 1 |
| Дозатор весовой дискретного действия ДБ. Руководство по эксплуатации 0ФТ.20.388.00.00.00.00 РЭ | 1 |
| Дозатор весовой дискретного действия ДБ. Формуляр 0ФТ.20.388.00.00.00.00 ФО | 1 |
| Система управления дозатором универсальная СДУ. Руководство по эксплуатации 0ФТ.18.1570.00.00.00.00-03 РЭ | 1 |
| Система управления дозатором универсальная СДУ. Формуляр 0ФТ.18.1570.00.00.00.00 ФО | 1 |
осуществляется по документу ГОСТ 8.523-2014 ГСИ. Дозаторы весовые автоматические дискретного действия. Методика поверки.
Знак поверки наносится на свидетельство о поверке.
Основные средства поверки: гири класса точности М1 по ГОСТ OIML R 111-1-2009.
Метод измерений приведён в документах: «Дозатор весовой дискретного действия ДБ. Руководство по эксплуатации» и «Система управления дозатором универсальная СДУ. Руководство по эксплуатации».
ГОСТ 8.523-2014 ГСИ. Дозаторы весовые автоматические дискретного действия. Методика поверки.
ГОСТ 8.021-2005 ГСИ. Государственная поверочная схема для средств измерений
массы.
ГОСТ 8.610-2012 ГСИ. Дозаторы весовые автоматические дискретного действия. Часть 1. Метрологические и технические требования. Методы испытаний.
ТУ 4274-388-20885897-2008 Дозаторы весовые дискретного действия ДБ. Технические
условия.
