| Номер в госреестре | 64576-16 |
| Наименование СИ | Аттенюаторы поляризационные |
| Обозначение типа СИ | АП-19 |
| Изготовитель | ООО НПП "ЭЛМИКА", г.Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 11.07.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

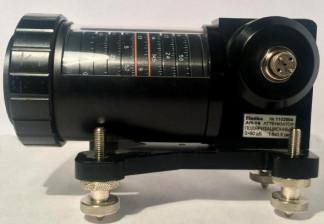

Аттенюаторы поляризационные АП-19 (далее - аттенюаторы) предназначены для измерений ослабления электромагнитных колебаний в диапазоне частот от 118,1 до 178,3 ГГц
Аттенюаторы представляют собой волновод из трех секций, установленных последовательно. Средней секцией является круглый волновод (ротор), свободно вращающийся между крайними секциями (статорами), жестко закрепленными на корпусе аттенюатора. Статоры представляют собой переходы с прямоугольного волновода на круглый.
Внутри каждой секции помещена поглощающая пластина, расположенная в плоскости симметрии волновода. На роторе расположен венец червячного колеса, с которым сопряжен червячный вал. На оси червячного вала жестко закреплены шкала барабанного типа и ручка управления.
Принцип действия аттенюаторов основан на поглощении в резистивных пленках тангенциальных составляющих электрической компоненты линейно-поляризованных волн, которые представляют основную волну круглого волновода.
приведены в таблице 1.
Таблица 1 - метрологические и технические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон частот, ГГц | от 118,1 до 178,3 |
| Диапазон установки ослабления, дБ | от 0 до 60 |
| Пределы допускаемой абсолютной погрешности установки ослабления в диапазоне установки ослабления свыше 0 до 10 дБ включительно, дБ | ±0,2 |
| Пределы допускаемой абсолютной погрешности установки ослабления А в диапазоне установки ослабления свыше 10 до 50 дБ включительно, дБ | ±0,02А |
| Пределы допускаемой абсолютной погрешности установки ослабления А в диапазоне установки ослабления свыше 50 до 60 дБ включительно, дБ, | ±(1+0,08-(A-50)) |
| Начальное ослабление, дБ, не более | 2,5 |
| Вариация установки вносимого ослабления при подходе к риске шкалы 60 дБ от 50 дБ и от 70 дБ, дБ, в пределах | ±0,4 |
| Коэффициент стоячей волны по напряжению (КСВН) входа и выхода аттенюатора, не более | 1,2 |
| Масса, кг , не более | 1,1 |
| Г абаритные размеры (длина х ширина х высота), мм , не более | 155х95х105 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С | от 5 до 40 |
| - относительная воздуха влажность, при 25 °С, % | до 98 |
наносится на титульный лист руководства по эксплуатации типографским или иным способом и на лицевой панели аттенюатора методом шелкографии.
Комплект поставки приведен в таблице 2.
Таблица 2 - комплект поставки
| Наименование | Количество |
| Аттенюатор поляризационный АП-19 | - 1 шт. |
| Руководство по эксплуатации | - 1 шт. |
| Методика поверки | - 1 шт. |
| Формуляр | - 1 шт. |
осуществляется в соответствии с документом МП 130-15-06 «Инструкция. Аттенюаторы поляризационные АП-19. Методика поверки», утвержденным первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в апреле 2016 г.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска повери-тельного клейма.
Основные средства поверки:
государственный первичный эталон единицы ослабления электромагнитных колебаний в диапазоне частот от 0 до 178 ГГц (ГЭТ 193-2011), динамический диапазон от 0 до 120 дБ, неопределенность передачи единицы ослабления в диапазоне от 0,0005 до 0,2 дБ.
Аттенюатор поляризационный АП-19. Руководство по эксплуатации.
Техническая документация изготовителя.
| Зарегистрировано поверок | 61 |
| Поверителей | 2 |
| Актуальность данных | 17.09.2024 |
