| Номер в госреестре | 64581-16 |
| Наименование СИ | Установки измерительные |
| Обозначение типа СИ | PQ ELECTRIC |
| Изготовитель | Компания "Galileo TP Process Equipment S.R.L.", Италия |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки измерительные PQ ELECTRIC (далее - установки) предназначены для измерения параметров изоляции электрооборудования - холодильных агрегатов.
Принцип действия установок в режиме измерения напряжения переменного/постоянного тока основан на преобразовании напряжения питающей сети с помощью повышающего трансформатора и системы фильтров с последующей обработкой сигнала аналого-цифровым преобразователем (АЦП).
Принцип действия установок в режиме измерения сопротивления заземления основан на пропускании фиксированного значения постоянного (переменного) тока на участке цепи с последующим измерением падения напряжения и с последующей обработкой сигнала АЦП.
Принцип действия установок в режиме измерения тока утечки изоляции при приложении напряжения переменного тока заключается в приложении напряжения переменного тока к испытываемому участку цепи с последующим измерением тока утечки изоляции. Измеряемый ток утечки отображается на дисплее.
Принцип действия в режиме измерения электрического сопротивления изоляции постоянному току заключается в приложении напряжения постоянного тока к испытываемой цепи с последующим измерением тока утечки изоляции и дальнейшим программным расчетом сопротивления изоляции. Измеряемый ток утечки отображается на дисплее.
Функционально установка состоит из модуля.

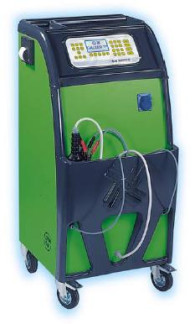

На передней панели установки расположены:
- жидкокристаллический дисплей для отображения информации;
- клавиатура управления.
Установка позволяет измерять параметры, отражающие состояние изоляции электрооборудования:
- токов утечки изоляции;
- сопротивления изоляции;
- сопротивления заземления.
Корпус установки снабжен четырьмя колесиками, два из которых вращаются и имеют фиксаторы, позволяющие перемещать установку на рабочее место.
Установка снабжена следующими защитными элементами:
- плавкие предохранители, расположенные на плате электропитания, обеспечивающие автоматическое отключение питающего напряжения при наступлении перегрузки;
- термомагнитный переключатель, обеспечивающий автоматическое отключение при наступлении перегрузки по температуре.
Встроенное ПО (GALILEO TP) реализовано аппаратно и является метрологически значимым. Вклад ПО в суммарную погрешность установок незначителен, так как определяется погрешностью дискретизации (погрешностью АЦП), являющейся ничтожно малой. Метрологические характеристики нормированы с учетом влияния ПО.
Таблица 1 - Характеристики программного обеспечения (ПО)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | GALILEO TP |
| Номер версии (идентификационный номер) ПО | не ниже v. 2.75 |
| Цифровой идентификатор ПО | - |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики установок
| Характеристика | Значение |
| Диапазон измерений среднеквадратических значений выходного напряжения переменного тока синусоидальной формы номинальной частотой 50 Гц, В | от 1000 до 1100 |
| Пределы допускаемой абсолютной погрешности измерений среднеквадратических значений выходного напряжения переменного тока синусоидальной формы номинальной частотой 50 Гц, В | ±(0,02-Иизм+40 В) |
| Диапазон измерений выходного напряжения постоянного тока, В | от 500 до 550 |
| Пределы допускаемой абсолютной погрешности измерений выходного напряжения постоянного тока, В | ±(0,02-Иизм+10 В) |
| Диапазон измерений тока утечки изоляции, мА | от 0,8 до 12 |
| Пределы допускаемой абсолютной погрешности измерений тока утечки изоляции, мА | ±(0,025 1изм+0,18 мА) |
| Диапазон измерений электрического сопротивления изоляции при приложении напряжения постоянного тока, МОм | От 1 до 100 |
| Пределы допускаемой абсолютной погрешности измерений электрического сопротивления изоляции при приложении напряжения постоянного тока, МОм | ±(0,02^изм+0,5 МОм) |
| Диапазон измерений электрического сопротивления заземления, мОм | От 50 до 240 |
| Пределы допускаемой абсолютной погрешности измерений электрического сопротивления заземления, мОм | ±(0,02^изм+4 мОм) |
| Г абаритные размеры (длина х ширина х высота), мм | (600±5)х(570±5)х(1350±5) |
| Масса, кг | 85±0,2 |
| Электропитание | сеть переменного тока напряжением (220±22) В, частотой (50±0,5) Гц |
| Средняя наработка на отказ, часов, не менее | 10 000 |
| Средний срок службы, лет, не менее | 10 |
| Рабочие условия применения: - температура окружающего воздуха, °C - относительная влажность воздуха, % - атмосферное давление, кПа | от плюс 5 до плюс 45 от 30 до 80 от 84 до 106,7 |
наносится на титульный лист формуляра и руководства по эксплуатации типографским способом, на лицевую панель установки - в виде наклейки с помощью плёнки самоклеющейся ORACAL 641.
В комплект установок (заводские номера: 78117, 78116, 780154, 78123, 780152, 780171, 780177) входят составные части, принадлежности и документация, приведенные в таблице 3.
Таблица 3 - Комплектность установки
| Наименование | Количество |
| Установка измерительная PQ ELECTRIC в транспортной таре | 1 шт. |
| Кабель USB | 1 шт. |
| Сетевой кабель питания | 1 шт. |
| Комплект устройства считывания штрих-кодов | 1 шт. |
| Комплект мини-принтера | 1 шт. |
| Формуляр | 1 экз. |
| Методика поверки | 1 экз. |
| Руководство по эксплуатации | 1 экз. |
осуществляется по документу МП 64581-16 «Установки измерительные PQ ELECTRIC. Методика поверки», утвержденному ФГУП «ВНИИМС» в январе 2016 г.
Основные средства поверки: магазин сопротивлений высокоомный RCB-1 (госреестр № 24500-03); мультиметр цифровой DT-9959 (госреестр № 56774-14); вольтметр С 510 (госреестр № 10194-85), диапазон измерений напряжения постоянного и переменного тока от 0,3 до 1,5 кВ, кл.т 0,5.
Знак поверки наносится на лицевую панель установок в виде наклейки.
приводятся в руководстве по эксплуатации установок измерительных PQ Electric.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ГОСТ 2933-83 «Аппараты электрические низковольтные. Методы испытаний». Техническая документация компании-изготовителя.
ГОСТ Р 51522-99 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний».
Приказ № 1034 от 09.09.2011 г. Министерства здравоохранения и социального развития "Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности".
