Преобразователи расхода жидкости турбинные Smith Meter серии MVTM, Guardsman, Sentry, 64583-16

Назначение

Преобразователи расхода жидкости турбинные Smith Meter серии MVTM, Guardsman, Sentry предназначены для измерений объемного расхода и объема нефти и нефтепродуктов и преобразования измеренных значений в числоимпульсные сигналы.

Описание

Принцип действия основан на преобразовании поступательного движения жидкости в проточной части преобразователей расхода жидкости турбинных Smith Meter серии MVTM, Guardsman, Sentry во вращательное движение винтообразного ротора, скорость вращения которого пропорциональна объемному расходу, а число оборотов пропорционально объему протекающей жидкости. При вращении ротора и прохождении постоянных магнитов, размещенных на лопастях ротора, возле магнитоиндукционного датчика, в чувствительном элементе магнитоиндукционного датчика наводится электродвижущая сила, преобразуемая в последовательность электрических импульсов, количество которых может быть измерено и преобразовано в значение объема жидкости устройством обработки информации, применяемого совместно с преобразователем расхода жидкости турбинным Smith Meter серии MVTM, Guardsman, Sentry. Частота следования импульсов пропорциональна объемному расходу жидкости, количество импульсов пропорционально объему жидкости.

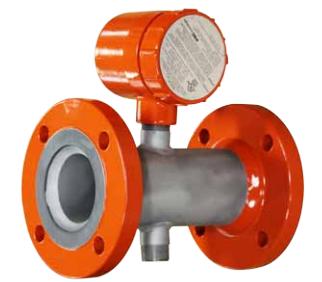

В состав преобразователей расхода жидкости турбинных Smith Meter серии MVTM, Guardsman, Sentry входят следующие основные части: корпус, ротор, статор, магнитоиндукционные датчики и предусилители.

Преобразователи расхода жидкости турбинные Smith Meter серии MVTM предназначены для измерений расхода нефти и нефтепродуктов в широком диапазоне вязкостей.

Преобразователи расхода жидкости турбинные Smith Meter серии Guardsman предназначены для измерений маловязких нефтепродуктов на наливных эстакадах и трубопроводах.

Преобразователи расхода жидкости турбинные Smith Meter серии Sentry предназначены для измерений нефти и нефтепродуктов в трубопроводах больших диаметров.

Пломбирование осуществляют с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбы.

Программное обеспечение

отсутствует.

Технические характеристики

Метрологические и технические характеристики преобразователей расхода жидкости турбинных Smith Meter приведены в таблицах 1-4.

Таблица 1 - Метрологические и технические характеристики преобразователей расхода жидкости турбинных Smith Meter серии MVTM

Таблица 2 - Метрологические и технические характеристики преобразователей расхода жидкости турбинных Smith Meter серии Guardsman (модели L)

Таблица 3 - Метрологические и технические характеристики преобразователей расхода жидкости турбинных Smith Meter серии Guardsman (модели G)

1) Исполнение LF;

2) При одинаковом значении диапазона кинематической вязкости измеряемой среды при калибровке и в условиях эксплуатации. Минимальное количество импульсов при измерении объема без применения импульсной интерполяции 10000.

Таблица 4 - Метрологические и технические характеристики преобразователей расхода жидкости турбинных Smith Meter серии Sentry

1)    Исполнение LF;

2)    При одинаковом значении диапазона кинематической вязкости измеряемой среды при калибровке и в условиях эксплуатации. Минимальное количество импульсов при измерении объема без применения импульсной интерполяции 10000;

3)    Специальное исполнение с диапазоном расхода 1:5.

Знак утверждения типа

наносится на маркировочную табличку преобразователей расхода жидкости турбинного Smith Meter серии MVTM, Guardsman, Sentry в виде наклейки и по центру титульного листа паспорта типографским способом.

Комплектность

Комплектность преобразователей расхода жидкости турбинных Smith Meter серии MVTM, Guardsman, Sentry приведена в таблице 5.

Таблица 5 - Комплектность

Поверка

осуществляется по документу МИ 3380-2012 «Государственная система обеспечения единства измерений. Преобразователи объемного расхода. Методика поверки на месте эксплуатации поверочной установкой», утвержденному ФГУП «ВНИИР» 10 сентября 2012 г. Средства поверки:

- поверочная установка 1-го или 2-го разряда с пределами допускаемой относительной погрешности не более ±0,05 % или ±0,1 % соответственно по ГОСТ 8.142-2013 или ГОСТ 8.510-2002.

Знак поверки наносится на свидетельство о поверке, а также на преобразователи расхода жидкости турбинные Smith Meter серии MVTM, Guardsman, Sentry в соответствии с рисунком 2.

Сведения о методах измерений

Методика (метод) измерений описана в руководстве по эксплуатации преобразователей расхода жидкости турбинных Smith Meter серии MVTM, Guardsman, Sentry.

Нормативные документы

1    ГОСТ 8.142-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости

2    ГОСТ 8.510-2002 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объема и массы жидкости

3    Техническая документация FMC Technologies Measurement Solutions Inc. и Smith Meter GmbH.
