Расходомеры-счетчики вихревые F-2000 мод. F-2600 и F-2700, 64589-16

Назначение

Расходомеры-счетчики вихревые F-2000 модели F-2600 и F-2700 (далее -расходомеры-счетчики) предназначены для измерения расхода жидкостей и газов, насыщенного и перегретого пара в напорных трубопроводах с условными диаметрами от 15 до 2000 мм (в зависимости от модели).

Описание

Принцип действия расходомеров-счетчиков основан на методе «площадь-скорость». Измерение скорости производится следующим образом: за телом обтекания, помещенным в поток измеряемой среды (жидкость или газ), образуются дорожки вихрей (дорожка Кармана). Частота следования вихрей (f) прямо пропорциональна скорости (V) измеряемой среды и объемному расходу через сечение трубопровода.

Расходомеры-счетчики состоят из первичного преобразователя скорости вихревого типа, вмонтированного в тело обтекания, и микропроцессорного вычислительного блока (электронного блока). Первичный преобразователь скорости состоит из тела обтекания (генератора вихрей) с датчиком измерений частоты следования вихрей (пьезоэлектрический преобразователь), вмонтированного в тело обтекания, и устанавливается в измерительном сечении трубопровода на погружной штанге (модель F-2700) или в цилиндрическом корпусе (с условным диаметром, совпадающим с внутренним диаметром трубопровода, на котором устанавливается расходомер-счетчик) с фланцами или без фланцев (модель F-2600). Пьезоэлектрический датчик преобразует знакопеременные пульсации давления, вызванные чередованием вихрей, в частотный электрический сигнал, который поступает на вход электронного блока.

Расходомеры-счетчики выпускаются двух моделей:

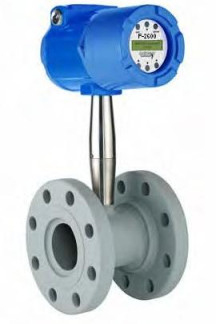

-    модель F-2600 полнопроходного типа - фланцевые или межфланцевые (условные диаметры расходомеров-счетчиков от Ду15 мм до Ду300 мм);

-    модель F-2700 погружного типа с возможностью монтажа/демонтажа под давлением (условные диаметры трубопровода от Ду50 мм до Ду2000 мм).

Электронный блок обеспечивает выполнение следующих функций:

-    вычисление расхода различных жидкостей, газов и пара, а также отображение значений на цифровом индикаторе;

-    формирование пассивного гальванически развязанного импульсного сигнала с нормированной ценой импульса преобразования объема;

-    связь с устройствами сбора и отображения информации посредством интерфейсов HART, BACnet, LonWorks, MODBUS-RTU RS485 или TCP/ I;

-    формирование аналогового сигнала от 4 до 20 мА, пропорционального расходу;

-    формирование аналогового сигнала от 4 до 20 мА, пропорционального текущему значению температуры измеряемой среды;

-    формирование аналогового сигнала от 4 до 20 мА, пропорционального текущему значению давления измеряемой среды;

-    замыкание «сухого» контакта при превышении объемного расхода заданного значения;

-    замыкание «сухих» контактов при превышении расхода и/или температуры заданного значения;

-    замыкание трех «сухих» контактов (по выбору) при превышении расхода, температуры, давления и плотности заданных значений.

Электронный блок имеет встроенный жидкокристаллический дисплей. На жидкокристаллическом дисплее во время проведения измерений отображаются следующие значения исчисленных величин в графическом и цифровом виде: общий расход, текущий расход, температура, давление, плотность.

Конструкция расходомера-счетчика предусматривает моноблочный монтаж первичного преобразователя скорости потока и электронного блока. По заказу электронный блок может поставляться в раздельном варианте установки с кабелем длиной от 9 до 45 м.

Электронный блок размещается в герметичном алюминиевом корпусе, на котором расположены индикаторное устройство (ЖКИ дисплей две строки по 16 символов), пульт управления (шесть кнопок), контактные разъемы для подключения питания и внешних электрических цепей, обеспечивающие совместимость расходомера-счетчика с периферийными устройствами.

Расходомеры-счетчики имеют в зависимости от заказа встроенный преобразователь температуры, а также встроенный преобразователь давления.

При установке расходомера-счетчика на трубопроводе необходимо соблюдать длины прямых участков до и после расходомера-счетчика, рекомендованные фирмой-изготовителем (в простых случаях необходимы прямые участки 10 Ду до и 5 Ду после установки расходомера-счетчика).

Расходомеры-счетчики имеют каналы измерений температуры и давления с выводом показаний на дисплей.

Программное обеспечение

Расходомеры-счетчики имеют встроенное программное обеспечение (ПО).

Основные функции частей программного обеспечения:

-    Блок расчета расхода предназначен для расчетов этих значений по результатам измерений, полученного сигнала, формируемого первичным преобразователем скорости;

-    Блок расчета объема предназначен для расчетов его значений по результатам измерений расхода;

-    Блок архивации предназначен для расчетов и хранения измерительной и диагностической информации;

-    Блок индикации предназначен для визуального отображения на табло расходомера-счетчика измерительной, диагностической и настроечной информации;

-    Блок реального времени предназначен для измерения времени работы расходомера-счетчика и времени действия диагностируемых ситуаций;

-    Блок диагностики предназначен для симуляции значений измеряемых параметров и контроля значений полученных выходных результатов на соответствие заданным значениям и формирования диагностических сообщений.

Конструктивно расходомеры-счетчики имеют защиту встроенного ПО от преднамеренных и непреднамеренных изменений, реализованную изготовителем на этапе производства путем блокировки доступа к электрически программируемой постоянной памяти микроконтроллера от записи данных.

Нормирование метрологических характеристик расходомера проведено с учетом того, что встроенное программное обеспечение является неотъемлемой частью расходомера.

Идентификационные данные программного обеспечения (ПО) приведены в таблице 1.

Таблица 1

Доступ к микроконтроллеру, в котором хранятся настройки, измеренные данные и калибровочные коэффициенты расходомеров-счетчиков, ограничивается корпусом блока управления и защитной крышкой, пломбируемой изготовителем.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» Р 50.2.077-2014.

Технические характеристики

Таблица 2

Знак утверждения типа

наносится на титульные листы сопроводительной документации типографским методом.

Комплектность

Комплектность расходомеров-счетчиков приведена в таблице 3.

Таблица 3

Поверка

осуществляется по документу МП 64589-16 “ГСИ. Расходомеры-счетчики вихревые F-2000 модели F-2600 и F-2700. Методика поверки”, утвержденному ФГУП «ВНИИМС» 25 декабря 2015 г.

Основные средства поверки:

—    установка поверочная расходомерная типа ПРУВ/ПС-0,05/1000, номер СИ в госреестре 37986-08;

—    термометр стеклянный типа ТТМ, номер СИ в госреестре 276-12;

—    генератор импульсов Г5-82, номер СИ в госреестре 8598-82;

—    частотомер Ч3-63, номер СИ в госреестре 29451-05;

—    вольтметр универсальный В7-46, номер СИ в госреестре 11204-88;

—    манометр грузопоршневой МП-6, номер СИ в госреестре 47335-11.

—    термостат жидкостной ТВ300М, номер СИ в госреестре 52654-13

—    магазин сопротивлений ПрофКип Р4834-М1, номер СИ в госреестре 52064-12 Допускается применение эталонов, не приведенных в перечне, но обеспечивающих

определение (контроль) метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится в паспорте.

Сведения о методах измерений

приведены в документе «Расходомеры-счетчики вихревые F-2000 модели F-2600 и F-2700. Руководство по монтажу и эксплуатации».

Нормативные документы

1    Техническая документация изготовителя

2    ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости»

3    ГОСТ Р 8.618-2006. «ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода газа»
