| Номер в госреестре | 64590-16 |
| Наименование СИ | Аппаратура геодезическая спутниковая |
| Обозначение типа СИ | GeoMax Zenith 25 Pro, GeoMax Zenith 35 |
| Изготовитель | "GeoMax AG", Швейцария |
| Год регистрации | 2016 |
| Срок свидетельства | 13.07.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура геодезическая спутниковая GeoMax Zenith 25 Pro, GeoMax Zenith 35 предназначена для измерений расстояний при выполнении кадастровых и землеустроительных работ, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.
Аппаратура геодезическая спутниковая GeoMax Zenith 25 Pro, GeoMax Zenith 35 -геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны и вычислении значения расстояния до спутника.
Конструктивно аппаратура геодезическая спутниковая GeoMax Zenith 25 Pro, GeoMax Zenith 35 представляет собой пластиковый прорезиненный корпус, который вмещает в себя спутниковую геодезическую антенну и приёмник, и управление которым осуществляется с помощью персонального компьютера или контроллера. Принимаемая со спутников информация записывается во внутреннюю память.

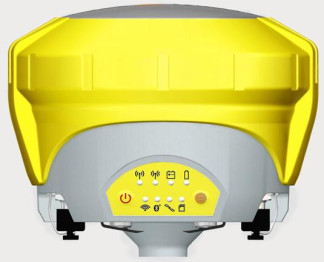

На передней панели аппаратуры геодезической спутниковой GeoMax Zenith 25 Pro расположены кнопка питания и функциональная клавиша, а также светодиодные индикаторы. В нижней части панели аппаратуры геодезической спутниковой GeoMax Zenith 25 Pro расположен отсек для съемных аккумуляторов и разъемы для карт памяти, а также порты питания, LEMO и USB.
На передней панели аппаратуры геодезической спутниковой GeoMax Zenith 35 расположены кнопка питания и функциональная клавиша, а также светодиодные индикаторы. В нижней части панели аппаратуры геодезической спутниковой GeoMax Zenith 35 расположен отсек для съемных аккумуляторов и разъем для карт памяти, а также порты питания, LEMO, USB и TNC.
Пломбирование крепёжных винтов корпуса аппаратуры геодезической спутниковой GeoMax Zenith 25 Pro, GeoMax Zenith 35 не производится, все внутренние крепежные винты залиты пломбирующим лаком.
Аппаратура геодезическая спутниковая GeoMax Zenith 25 Pro имеет встроенное ПО «Firmware Zenith 25 Pro» и ПО «GeoMax Geo Office», устанавливаемое на персональный компьютер.
Аппаратура геодезическая спутниковая GeoMax Zenith 25 Pro имеет встроенное ПО «Firmware Zenith 35» и ПО «GeoMax Geo Office», устанавливаемое на персональный компьютер.
С помощью указанного ПО обеспечивается взаимодействие узлов аппаратуры геодезической спутниковой GeoMax Zenith 25 Pro, GeoMax Zenith 35 настройка и управление рабочим процессом, хранение и передача результатов измерений, а также постобработка измеренных данных.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.
Таблица 1 - Идентификационные данные программного обеспечения:
| Идентификационное наименование ПО | «Firmware Zenith 25 Pro» | «Firmware Zenith 35» | «GeoMax Geo Office» |
| Номер версии (идентификационный номер ПО), не ниже | 2.70 | 1.04 | 3.11.0 |
| Цифровой идентификатор ПО | 0B7C7BFC | 406A9E7D | E536DEB2 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | CRC32 | CRC32 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077 -2014.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристик | Значение характеристики | |
| Модель | GeoMax Zenith 25 Pro | GeoMax Zenith 35 |
| Тип приёмника | Многочастотный, многосистемный | |
| Количество каналов | 120 | |
| Принимаемые сигналы | GPS: L1/L2/L2C ГЛОНАСС: L1/L2 Galileo BeiDou: B1/B2 SBAS: EGNOG, WAAS, MSAS, GAGAN | GPS: L1/L2/L2C/L5 ГЛОНАСС: L1/L2 Galileo BeiDou: B1/B2 SBAS: EGNOG, WAAS, MSAS, GAGAN,QZSS |
| Режимы измерений расстояний | «Статика», «Кинематика», «Кинематика в реальном времени (RTK)» | |
| Тип антенны: | Встроенная | |
| Г раницы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм, в режимах: - «Статика»: - в плане - по высоте - «Кинематика», «Кинематика в реальном времени (RTK)»: - в плане - по высоте | ±2-(5,0 + 0,5 • 10-6 • D) ±2-(10,0 + 0,5 • 10-6 • D) ±2-(10 + 1 • 10-6 • D) ±2<20 + 1 • 10-6 • d) где D - измеряемо | ±2-(3,0 + 0,5 • 10-6 • D) ±2<5,0 + 0,5 • 10-6 • d) ±2-(8 + 1 • 10-6 • D) ±2-(15 + 1 • 10-6 • D) е расстояние в мм |
| Допускаемая средняя квадратическая погрешность измерений расстояний, мм, в режимах: - «Статика»: - в плане - по высоте - «Кинематика», «Кинематика в реальном времени (RTK)»: - в плане - по высоте | 5.0 + 0,5 • 10-6 • D 10.0 + 0,5 • 10-6 • D 10 + 1 • 10-6 • D 20 + 1 • 10-6 • D где D - измеряемо* | 3.0 + 0,5 • 10-6 • D 5.0 + 0,5 • 10-6 • D 8 + 1 • 10-6 • D 15 + 1 • 10-6 • D е расстояние в мм |
| Источник электропитания - напряжение, В: -внутренняя аккумуляторная батарея - внешний источник питания | 7,4 10,5 - 28 | 11,1 9 - 18 |
| Диапазон рабочих температур, °С | от минус 40 до плюс 65 | от минус 30 до плюс 60 |
| Г абаритные размеры (Диаметр х В), мм, не более | 198 х 95 | 161х 131 |
| Масса, кг, не более | 1,2 | 1,17 (без аккумулятора) |
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус аппаратуры геодезической спутниковой GeoMax Zenith 25 Pro, GeoMax Zenith 35.
Таблица 3 - Комплект поставки аппаратуры геодезической спутниковой GeoMax Zenith25
| Наименование | Количество, ед. |
| Аппаратура геодезическая спутниковая GeoMax Zenith 25 Pro | 1 |
| Аккумулятор | 2 |
| Трегер с адаптером | 1 |
| Зарядное устройство для аккумуляторов | 1 |
| Крепление контроллера к вехе | 1 |
| Интерфейсный USB кабель | 1 |
| Веха 2,5м | 1 |
| Радиоантенна | 1 |
| Антенна GSM | 1 |
| Руководство по эксплуатации | 1 |
| Транспортировочный кейс | 1 |
| Контроллер | 1 |
| Компакт-диск с ПО и документацией | 1 |
| Методика поверки МП АПМ 80-15 | 1 |
| Аппаратура геодезическая спутниковая GeoMax Zenith 35 | 1 |
| Аккумулятор | 2 |
| Зарядное устройство для аккумуляторов | 1 |
| Трегер с адаптером | 1 |
| Антенна GSM | 1 |
| Радиоантенна | 1 |
| Интерфейсный USB кабель | 1 |
| Руководство по эксплуатации | 1 |
| Транспортировочный кейс | 1 |
| Компакт-диск с ПО и документацией | 1 |
| Методика поверки МП АПМ 80-15 | 1 |
осуществляется в соответствии с документом МП АПМ 80-15 «Аппаратура геодезическая спутниковая GeoMax Zenith 25 Pro, GeoMax Zenith 35. Методика поверки», утверждённым ООО «Автопрогресс-М» в декабре 2015 года
Перечень основного оборудования, необходимого для поверки:
- фазовый светодальномер (тахеометр электронный) 1 разряда по ГОСТ Р 8.750-2011. Знак поверки наносится на свидетельство о поверке.
Методика измерений приведена в эксплуатационной документации.
1 ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия
2 ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений
3 Техническая документация «GeoMax AG», Швейцария
| Зарегистрировано поверок | 161 |
| Поверителей | 10 |
| Актуальность данных | 17.11.2024 |
