| Номер в госреестре | 64593-16 |
| Наименование СИ | Меры для поверки систем координатно-измерительных |
| Обозначение типа СИ | ROMER Absolute Arm |
| Изготовитель | "Hexagon Manufacturing Intelligence - Division Romer", Франция |
| Год регистрации | 2016 |
| Срок свидетельства | 13.07.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Меры для поверки систем координатно-измерительных ROMER Absolute Arm (далее по тексту - меры) предназначены для поверки и калибровки систем координатно-измерительных ROMER Absolute Arm.
Меры производятся двух видов: сфера и жезл.

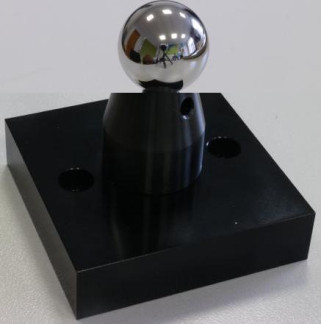

Меры сферы изготавливаются двух модификаций из нержавеющей стали с антибликовым покрытием и без, и конструктивно представляют собой квадратное основание, на которое установлена сфера диаметром 25,4 мм.
Меры жезлы изготавливаются двух типоразмеров (малый жезл и большой жезл) из металлического двутаврового профиля с поперечными ребрами жесткостями и скошенными торцами. На верхней части жезла имеются конусообразные углубления для установки сферического наконечника щупа на 3 точки.
Таблица 1 - Метрологические и технические характеристики жезлов.
| Характеристика | Жезл малый | Жезл большой |
| Номинальное значение взаимного расположения осей конусов (между первой и остальными последовательно), мм | 185, 580, 800 | 220, 410, 610, 805, 1005, 1200 |
| Допускаемое отклонение от номинального зна | ||
| чения взаимного расположения осей конусов, | ±0,2 | |
| мм | ||
| Пределы допускаемой абсолютной погрешности | ±(1,5+LX где L - измеряемый размер в м | |
| воспроизведения значений взаимного располо | ||
| жения осей конусов от номинального, мкм | ||
| Габаритные размеры, мм, не более: - длина | 825 | 1225 |
| - ширина | 40 | 40 |
| - высота | 44 | 44 |
| Масса, кг, не более | 7 | 10,5 |
| Условия эксплуатации: | ||
| - температура окружающей среды, °С | от +19 до +21 | |
| - относительная влажность, % | от 40 до 75 | |
Таблица 2 - Метрологические и технические характеристики сфер
| Характеристика | Сфера без покрытия | Сфера с антибликовым покрытием |
| Номинальный диаметр сферы, мм | 25,400 | |
| Допускаемое отклонение от номинального диаметра сфер, мкм | ±2,50 | |
| Пределы допускаемой абсолютной погрешности воспроизведения диаметра, мкм | ±1,00 | |
| Допускаемое отклонений от круглости, мкм, не более | 0,64 | |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 75 75 105 | 75 75 195 |
| Масса, кг, не более | 0,5 | |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от +19 до +21 от 40 до 75 | |
наносят на титульный лист паспорта меры типографским способом, а так же методом наклейки - для жезла на боковую поверхность; для сферы на квадратное основание.
Таблица 3 - Комплектность средства измерений
| Наименование | Кол-во | Примечание |
| Мера для поверки систем координатно-измерительных ROMER Absolute Arm | 1 шт. | Вид и тип меры в соответствии с заказом |
| Паспорт | 1 экз. | |
| Методика поверки | 1 экз. |
осуществляется в соответствии с документом МП 64593-16 «Меры для поверки систем координатно-измерительных ROMER Absolute Arm. Методика поверки», утвержденным ФГУП «ВНИИМС» в марте 2015 г.
Основные средства поверки:
- машина трехкоординатная измерительная UPMC CARAT 850 S-ACC (Госреестр № 16579-02);
- длиномер DMS 1000 (Госреестр № 36001-07);
- прибор для измерения отклонения от круглости Talyrond 365 (Госреестр 20905-06). Допускается применять аналогичные средства поверки, обеспечивающие определение
(контроль) метрологических характеристик с требуемой точностью.
Знак поверки в виде оттиска клейма поверителя и голографической наклейки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация фирмы - изготовителя.
| Зарегистрировано поверок | 127 |
| Поверителей | 6 |
| Актуальность данных | 22.11.2024 |
