| Номер в госреестре | 64594-16 |
| Наименование СИ | Счетчики турбинные |
| Обозначение типа СИ | ТОР |
| Изготовитель | Акционерное общество «ОЗНА-Измерительные системы» (АО «ОЗНА-Измерительные системы»),г. Октябрьский, Республика Башкортостан |
| Год регистрации | 2016 |
| Срок свидетельства | 13.07.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики турбинные «ТОР» предназначены для измерения объема жидкости (кроме питьевой воды).
Принцип работы счетчиков основан на преобразовании объёма протекающей жидкости в пропорциональное число оборотов турбинки и перерасчета в единицы объёма.

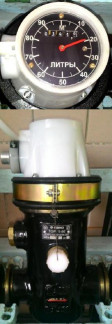

Счетчик состоит из измерительного узла, датчиков электромагнитных и корпуса. Узел измерительный состоит из турбинки, редуктора, счетного механизма, магнитной муфты, лопатки, обтекателя и экрана. Измерительный узел размещается внутри корпуса счетчика. Крышка измерительного узла является герметичной перегородкой, отделяющей счетный механизм от рабочей полости корпуса счетчика и крепится к нему с помощью хомутов, которые фиксируются кольцом. Турбинка передаёт вращательное движение через понижающий редуктор и магнитную муфту на счетный механизм. Обтекатель и экран служат для направления потока жидкости в рабочей полости корпуса. Лопатка, установленная непосредственно перед турбинкой, служит для регулирования положения поля погрешности счетчика. Счетчики монтируются к трубопроводу с помощью быстросъёмных хомутов.
Счетчики в зависимости от условного прохода и пропускной способности изготавливают двух исполнений: ТОР1-50, ТОР1-80.
Счетчики изготавливаются:
- с электромагнитным датчиком и блоком питания искробезопасным;
- без электромагнитного датчика.
Съем показаний счетчиков осуществляется:
1) по механическому счетчику;
2) по электромагнитному датчику в комплекте с блоком питания искробезопасным. Счетчики имеют вводное устройство для подключения электромагнитного датчика. Электромагнитный датчик преобразовывает число оборотов турбинки в
пропорциональное число электрических импульсов и используется при проведении поверки счетчиков.
Электромагнитный датчик предназначен для дистанционной передачи информации. При дистанционной передаче информации через искробезопасный блок характеристики канала передачи информации определяются применяемым блоком.
отсутствует.
Метрологические характеристики, включая показатели точности, приведены в Таблице 1.
Таблица 1 - Метрологические характеристики, включая показатели точности
| Наименование характеристики | Значение характеристики | |
| ТОР1-50 | ТОР1-80 | |
| Диапазон расхода жидкости, м3/с (м3/ч) | от 0,0016 до 0,0083 (от 6 до 30) | от 0,0041 до 0,02 (от 15 до 75) |
| Потеря давления при максимальном расходе счетчиков, МПа, не более | 0,05 | |
| Пределы допускаемой относительной погрешности счетчика при измерении объема рабочей среды, % | ±1,0 | |
Технические характеристики приведены в Таблице 2.
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение характеристики | |
| ТОР 1-50 | ТОР 1-80 | |
| Диаметр условного прохода, мм | 50 | 80 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 320 177 385 | 320 177 415 |
| Масса, кг, не более | 20 | 25 |
| Рабочее давление, МПа, не более | 4,0 | |
| Питание электрических цепей электромагнитного датчика: - род тока - напряжение, В - допустимое отклонение от номинального напряжения, % - коммутируемая мощность при работе на активную нагрузку, Вт, не более | постоянный 6 от -15 до +10 12 | |
| Характеристика рабочей среды: о/~' - температура, С - содержание парафина, объёмное, %, не более - вязкость, м2/с - содержание сернистых соединений по весу, %, не более - количество механических примесей, мг/л, не более - размер частиц механических примесей, мм, не более - объемное расходное газосодержание, %, не более | от +5до +70 10 от 1-10-6 до 120-10-6 3 3000 5 1 | |
| Полный средний срок службы, лет, не менее | 8 | |
| Средняя наработка на отказ, ч, не менее | 8000 | |
наносится в левом верхнем углу на маркировочную табличку, закрепленную на корпусе счетчика методом лазерной маркировки, типографским или иным способом на титульных листах руководства по эксплуатации и паспорта.
Таблица 3 - Комплектность средства измерений
| Обозначение | Наименование | Количество, шт. | Примечание | |
| ТОР 1-50 | ТОР 1-80 | |||
| Ха2.833.033 -01 | Счетчик турбинный | 1 1 | - с электромагнитным датчиком - без датчика | |
| Ха2.833.034 -01 | Счетчик турбинный | 1 1 | - с электромагнитным датчиком - без датчика | |
| Ха1.490.008 РЭ | Руководство по эксплуатации | 1 | ||
| Ха1.490.016Д | Инструкция. ГСИ. Счетчики турбинные «ТОР». Методика поверки | 1 | ||
| Ха2.833.033 ПС | Паспорт | - | 1 | |
| Ха2.833.034 ПС | Паспорт | 1 | - | |
| Комплект монтажных и запасных частей | 1 | 1 | По спецификации Ха1.490.008 | |
осуществляется по документу Ха1.490.016Д «Инструкция. ГСИ. Счетчики турбинные «ТОР». Методика поверки», утвержденному ФГУП «ВНИИР» 24.03.2016 г.
Перечень эталонов, применяемых при поверке:
- рабочие эталоны единицы объемного расхода жидкости 1-го и 2-го разряда по ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости», с диапазоном воспроизведения объемного расхода жидкости от 6 до 75 м3/ч;
- рабочие эталоны 1-го и 2-го разряда по ГОСТ 8.142-2013 «ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости», с диапазоном воспроизведения объемного расхода жидкости от 6 до 75 м /ч.
Знак поверки наносится на свидетельство о поверке и паспорт счетчиков турбинных «ТОР» в виде оттиска поверительного клейма.
изложены в Руководстве по эксплуатации счетчиков турбинных «ТОР» Ха 1.4.90.008 РЭ.
1 ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости
2 ГОСТ 8.142-2013 ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости
3 ГОСТ 12.2.003-91 Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности
4 ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности
5 ТУ 4213-016-64156863-2016 Счетчики турбинные «ТОР». Технические условия
