| Номер в госреестре | 64598-16 |
| Наименование СИ | Преобразователи влажности и температуры измерительные |
| Обозначение типа СИ | Galltec+Mela, мод. VC, VR, VRx.D, VCx/11 |
| Изготовитель | "MELA SENSORTECHNIK GmbH", Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 13.07.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи влажности и температуры измерительные Galltec+Mela, модификаций VC, VR, VRx.D, VCx/11 (далее по тексту - преобразователи или ИП) предназначены для измерений относительной влажности и температуры окружающей воздушной среды, неагрессивной к материалу защитной арматуры и чувствительного элемента (ЧЭ) первичного преобразователя, и преобразования измеренных сигналов в унифицированные аналоговые сигналы постоянного тока (от 4 до 20 мА), напряжения (от 0 до 10 В или от 0 до 1 В).
Принцип измерения относительной влажности преобразователей основан на зависимости диэлектрической проницаемости полярного полимерного сорбента, используемого в качестве влагочувствительного слоя, от количества сорбированной влаги.
Принцип измерения температуры преобразователей основан на зависимости сопротивления чувствительного элемента от измеренной температуры окружающей среды.
Преобразователи влажности и температуры измерительные Galltec+Mela, модификаций VC, VR, VRx.D, VCx/11 отличаются друг от друга по метрологическим и техническим характеристикам, а также имеют различные конструктивные исполнения.

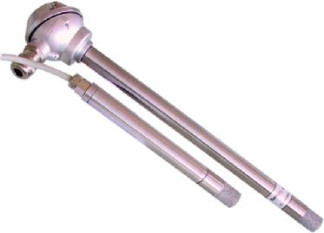

Преобразователи модификаций VC, VR, VRx.D, VCx/11 являются аналоговыми приборами и состоят из платы преобразования в унифицированные аналоговые сигналы и измерительного ЧЭ. Плата располагается в трубке из нержавеющей стали вместе с измерительным ЧЭ. Преобразователи модификации VRx.D изготавливаются с фиксированным штуцером, расположенном на корпусе преобразователя. Для измерений относительной влажности окружающей среды используется ЧЭ емкостного типа «FE09», а для измерений температуры используются ЧЭ типа «Pt100» класса допуска B (по ГОСТ 66512009). Подключение к питающему напряжению и выходным сигналам осуществляется или через клеммы в коммутационной головке преобразователя (для VR, VRx.D) или осуществляется с помощью фиксированного кабеля длиной 1,5 м (для VC, VCx/11). Выходные сигналы сопротивления ЧЭ могут быть без преобразования или с преобразованием в аналоговые сигналы постоянного тока (от 4 до 20 мА) или напряжения (от 0 до 10 В, от 0 до 1 В).
Программное обеспечение (ПО) встроено в микропроцессорный модуль средства измерений.
Для функционирования преобразователей необходимо наличие ПО. Разделение ПО на метрологически значимую и незначимую части не реализовано. Все ПО является метрологически значимым.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование встроенного ПО | software |
| Номер версии (идентификационный номер) ПО | 1 |
| Цифровой идентификатор программного обеспечения | - |
Примечание к таблице 1: - и более поздние версии.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Основные метрологические и технические характеристики преобразователей влажности и температуры измерительных Galltec+Mela, модификаций VC, VR, VRx.D приведены в таблице 2.
Таблица 2
| Параметры | VC, VR, VRx.D |
| Диапазон измерений относительной влажности, % | от 5 до 95 |
| Диапазон показаний относительной влажности, % | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности канала измерений относительной влажности (при температуре окружающего воздуха плюс 25±15 °С), % | ±2,0 % |
| Пределы допускаемой дополнительной абсолютной погрешности канала измерений относительной влажности (при температуре окружающего воздуха ниже (выше) плюс 25±15 °С), %/°С | ±0,1 |
| Диапазон измерений температуры , °С | от минус 30 до плюс 70 |
| Пределы допускаемой основной абсолютной погрешности канала измерений температуры для приборов с преобразованием сопротивления ЧЭ в унифицированные аналоговые сигналы постоянного тока или напряжения при температуре окружающего воздуха плюс 25±15 °С (в зависимости от выходных аналоговых электрических сигналов), °С: - от 4 до 20 мА - от 0 до 1 В - от 0 до 10 В | ±0,4 (VRx.D), ±0,6 (VR, VC) ±0,2 ±0,2 |
| Пределы допускаемой дополнительной абсолютной погрешности канала измерений температуры для приборов с преобразованием сопротивления ЧЭ в унифицированные аналоговые сигналы постоянного тока или напряжения при температуре окружающего воздуха выше (ниже) плюс 25±15 °С, °С/°С | ±0,007 |
| Пределы допускаемого отклонения от НСХ для приборов без преобразования сопротивления ЧЭ в унифицированные аналоговые сигналы постоянного тока или напряжения, °С | ±(0,3+0,005 • 11 |), где t - значение измеряемой температуры, °С |
| Диапазон выходных аналоговых электрических сигналов: - постоянного тока, мА - напряжения, В | от 4 до 20 от 0 до 1, от 0 до 10 |
| Масса (в зависимости от модификации), г, не более: - для VR - для VC - для VRx.D | 130 150 300 |
| Габаритные размеры корпуса преобразователя (в зависимости от модификации), мм: - для VR - для VC - для VRx.D | 015 х 231 015 х 145 015 х 143 |
| Длина кабеля (для модификации VC), м, не более | 1,5 |
| Напряжение питания (в зависимости от типа выходных аналоговых электрических сигналов), В: - от 4 до 20 мА - от 0 до 1 В - от 0 до 10 В | от 12 до 30 (постоянного тока) от 6 до 30 (постоянного тока) 1от 5 до 30 (постоянного тока) |
| Рабочие условия эксплуатации: | |
| Температура окружающей среды, °С Относительная влажность воздуха, % | от минус 40 до плюс 80 до 100 |
| Примечание к таблице 2: (*) - допускается изготовление преобразователей с диапазоном шкалы преобразования измеренных сигналов в унифицированные аналоговые сигналы постоянного тока или напряжения в температурном эквиваленте отличным от диапазона измерений. | |
Основные метрологические и технические характеристики преобразователей влажности и температуры измерительных Galltec+Mela, модификаций VCx/11 приведены в таблице 3.
Таблица 3
| Параметры | VCx/11 |
| Диапазон измерений относительной влажности, % | от 5 до 95 |
| Диапазон показаний относительной влажности, % | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности канала измерений относительной влажности (при температуре окружающего воздуха 27,5±12,5 °С), % | ±3,0 % (в диапазоне от 20 до 90 % включительно); ±5,0 % (в остальном диапазоне) |
| Пределы допускаемой дополнительной абсолютной погрешности канала измерений относительной влажности (при температуре окружающего воздуха ниже (выше) 27,5±12,5 °С), %/°С | ±0,1 |
| Диапазон измерений температуры , °С | от минус 30 до плюс 70 |
| Параметры | VCx/11 |
| Пределы допускаемой основной абсолютной погрешности канала измерений температуры для приборов с преобразованием сопротивления ЧЭ в унифицированные аналоговые сигналы постоянного тока или напряжения при температуре окружающего воздуха плюс 25±15 °С (в зависимости от выходных аналоговых электрических сигналов), °С: - от 4 до 20 мА - от 0 до 1 В - от 0 до 10 В | ±0,3 ±0,2 ±0,2 |
| Пределы допускаемой дополнительной абсолютной погрешности канала измерений температуры для приборов с преобразованием сопротивления ЧЭ в унифицированные аналоговые сигналы постоянного тока или напряжения при температуре окружающего воздуха выше (ниже) плюс 25±15 °С, °С/°С | ±0,007 |
| Пределы допускаемого отклонения от НСХ для приборов без преобразования сопротивления ЧЭ в унифицированные аналоговые сигналы постоянного тока или напряжения, °С | ±(0,3+0,005 • 11 |), где t - значение измеряемой температуры, °С |
| Диапазон выходных аналоговых электрических сигналов: - постоянного тока, мА - напряжения, В | от 4 до 20 от 0 до 1, от 0 до 10 |
| Масса, г, не более | 150 |
| Г абаритные размеры первичного преобразователя, мм | 015 х 150 |
| Длина кабеля, м, не более | 1,5 |
| Напряжение питания (в зависимости от типа выходных аналоговых электрических сигналов), В: - от 4 до 20 мА - от 0 до 1 В - от 0 до 10 В | от 12 до 30 (постоянного тока) от 6 до 30 (постоянного тока) 1от 5 до 30 (постоянного тока) |
| Рабочие условия эксплуатации: | |
| Температура окружающей среды, °С Относительная влажность воздуха, % | от минус 40 до плюс 80 до 100 |
| Примечание к таблице 3: (*) - допускается изготовление преобразователей с диапазоном шкалы преобразования измеренных сигналов в унифицированные аналоговые сигналы постоянного тока или напряжения в температурном эквиваленте отличным от диапазона измерений. | |
наносится на титульный лист (в левом верхнем углу) руководства по эксплуатации типографским способом, а также на корпус прибора при помощи наклейки.
В комплект поставки входят:
- преобразователь (модификация в соответствии с заказом) - 1 шт.;
- руководство по эксплуатации (на русском языке) - 1 экз.;
- методика поверки - 1 экз.;
- паспорт (на русском языке) - 1 экз. для защиты ЧЭ,
По дополнительному заказу: аксессуары для монтажа, фильтры калибровочные солевые растворы.
осуществляется в соответствии с документом МП 64598-16 «Преобразователи температуры и влажности измерительные Galltec+Mela, модификаций VC, VR, VRx.D, VCx/11. Методика поверки», утвержденным ФГУП «ВНИИМС» 15.12.2015 г.
Основные средства поверки:
- термометр цифровой прецизионный DTI-1000 (номер в федеральном информационном фонде по обеспечению единства измерений: 15595-12);
- измеритель комбинированный 2-го и 3-го разрядов Testo 645 с зондом 0636 9741 по ГОСТ 8.547-2009;
- генератор влажного воздуха 1-го и 2-го разрядов HygroGen модификации HygroGen 2 по ГОСТ 8.547-2009;
- генератор влажного газа эталонный 1-го и 2-го разрядов «Родник-4М» по ГОСТ 8.547-2009.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
отсутствуют.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы "MELA Sensortechnik GmbH", Германия.
