Система измерений количества и показателей качества нефти ООО "Мултановское", 64601-16

Назначение

Система измерений количества и показателей качества нефти ООО «Мултановское» (далее СИКН) предназначена для измерений массового расхода (массы) нефти

Описание

Принцип действия СИКН основан на прямом методе динамических измерений с помощью счетчиков-расходомеров массовых. Выходные сигналы преобразователей расхода, давления, температуры, объемной доли воды в нефти по линиям связи поступают в систему обработки информации, которая принимает и обрабатывает информацию, производит вычисление массы нефти.

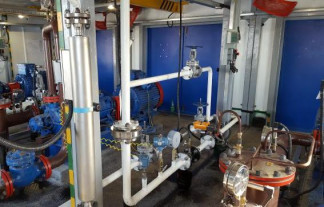

СИКН представляет собой единичный экземпляр измерительной системы. Конструктивно СИКН состоит из функционально объединенных блоков:

а)    Блока измерительных линий (БИЛ), который предназначен для непрерывного измерения массы нефти массовыми счетчиками-расходомерами. Принята компоновка БИЛ с двумя измерительными линиями: одной рабочей и одной контрольной-резервной. На каждой измерительной линии установлены следующие средства измерений:

-    счетчик-расходомер массовый E^^mass RCCS39 в комплекте со вторичным преобразователем расхода RCCF31, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 27054-14;

-    термопреобразователь с унифицированным выходным сигналом Метран-270, регистрационный номер 21968-11;

-    датчик давления Метран-150TG, регистрационный номер 32854-13;

-    термометр ртутный стеклянный лабораторный ТЛ-4 № 2, регистрационный номер

303-91;

-    манометр МП-4У, регистрационный номер 3125-72.

б)    Блока измерений показателей качества нефти (БИК), предназначенного для непрерывного автоматического измерения показателей качества нефти. В состав БИК входят:

-    влагомер нефти поточный УДВН-1пм (рабочий и резервный), регистрационный номер 14557-10;

-    преобразователи измерительные 644, регистрационный номер 14683-09;

-    датчик давления Метран-150TG, регистрационный номер 32854-13;

-    термометр ртутный стеклянный лабораторный ТЛ-4 № 2, регистрационный номер

303-91;

-    манометр МП-4У, регистрационный номер 3125-72.

в)    Системы обработки информации (СОИ), предназначенной для сбора и обработки сигналов, поступающих от измерительных преобразователей, вычислений показателей и параметров нефти по реализованному в ней алгоритму, а также индикации и регистрации результатов измерений и вычислений. В состав СОИ входят:

-    комплекс измерительно-вычислительный «Вектор-02», регистрационный номер 62761-15;

-    автоматизированное рабочее место оператора (АРМ-оператора) «АРМ Вектор» с аттестованным программным обеспечением.

СИКН обеспечивают выполнение следующих функций:

-    измерение в автоматическом режиме:

1)    массового расхода нефти по каждой измерительной линии и в целом по СИКН;

2)    объемной доли воды в нефти;

3)    давления в БИЛ, БИК;

4)    температуры в БИЛ, БИК;

5)    плотности нефти.

-    расчет в автоматическом режиме:

1)    суммарной массы нефти за отдельные периоды (2 часа, смена, сутки, с начала

партии);

2)    массы нетто нефти с учетом показателей качества нефти измеренных или введенных вручную по результатам лабораторного анализа (плотность, влагосодержание, массовая доля механических примесей, массовая концентрация хлористых солей) за отдельные периоды (2 часа, смена, сутки, с начала партии);

3)    средних значений температуры, давления, плотности, массовой доли воды в нефти рассчитанных для отдельных периодов (2 часа, смена, сутки, с начала партии).

-    автоматическая обработка результатов поверки и контроля метрологических характеристик средств измерений;

-    световая и звуковая сигнализация аварийных состояний СИКН и выхода характеристик нефти за установленные пределы.

Вид измерительной системы в соответствии с классификацией ГОСТ Р 8.596-2002:

ИС-2.

Программное обеспечение

СИКН имеет программное обеспечение (ПО), представленное встроенным прикладным ПО измерительно-вычислительного комплекса «Вектор-02» и ПО автоматизированного рабочего места оператора «АРМ Вектор». Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Рабочая среда

Рабочий диапазон массового расхода нефти СИКН, т/ч Рабочий диапазон давления, МПа

нефть по ГОСТ Р 51858-2002 от 25 до 52 от 1,8 до 3,3

Рабочий диапазон температуры, °С Рабочий диапазон плотности нефти, кг/м3 Массовая доля воды в нефти, %

Массовая доля механических примесей, %, не более Массовая концентрация хлористых солей, мг/дм , не более Кинематическая вязкость нефти при 20 °С, сСт, не более Давление насыщенных паров, кПа, не более Содержание свободного газа

от +5 до +25 от 850 до 890 1,0 0,05 300 25 66,7

не допускается

+0,25

±0,35

от 0 до +50 от +15 до +35 непрерывный периодический

(220/380) -;5°% (50±1)

Пределы допускаемой относительной погрешности измерений

-    массы брутто нефти, %

-    массы нетто нефти, %

Условия эксплуатации:

Температура окружающего воздуха:

-    для первичных измерительных преобразователей, оС

-    для ИВК и АРМ оператора, оС Режим работы (без ТПУ)

Режим работы ТПУ Параметры электрического питания:

-    напряжение питания переменного тока, В

-    частота переменного тока, Гц Знак утверждения типа

наносится на титульный лист эксплуатационной документации методом штемпелевания.

Комплектность

Система измерений количества и показателей качества нефти ООО «Мултановское» - 1 экз.

Инструкция по эксплуатации «Система измерений количества и показателей качества нефти ООО «Мултановское» - 1 экз.

ГСИ. Система измерений количества и показателей качества нефти ООО «Мултановское». Методика поверки. - 1 экз.

Поверка

осуществляется по документу МП 64601-16 «ГСИ. Система измерений количества и показателей качества нефти ООО «Мултановское». Методика поверки», утвержденному ФБУ «Тюменский ЦСМ» 28 марта 2016 г.

Основные средства поверки указаны в таблице 2.

Таблица 2 - Основные средства поверки

Знак поверки наносится на свидетельство о поверке СИКН.

Сведения о методах измерений

«Масса нефти. Методика измерений системой измерений количества и показателей качества нефти ООО «Мултановское». Методика разработана и аттестована 11.03.2016 г. ФБУ «Тюменский ЦСМ», г. Тюмень. Свидетельство об аттестации методики (метода) измерений № 983/01.00248-2014/2016.

Нормативные документы

Нормативные документы, устанавливающие требования к системе измерений количества и показателей качества нефти ООО «Мултановское»

ГОСТ 8.142-2013 ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости

ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
