| Номер в госреестре | 64604-16 |
| Наименование СИ | Системы автоматического пробоотбора воздуха |
| Обозначение типа СИ | PM162M |
| Изготовитель | «ENVEA», Франция |
| Год регистрации | 2016 |
| Срок свидетельства | 13.07.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы автоматического пробоотбора воздуха PM162M (далее - системы) предназначены для отбора и измерений объёма проб воздуха с целью последующего определения массовой концентрации взвешенных частиц гравиметрическим методом.
Принцип действия систем основан на принудительной прокачке воздушной пробы через аналитический фильтр с помощью побудителя расхода (насоса). Значение объёмного расхода пробы через фильтр рассчитывается автоматически на основании результатов измерений объёма отбираемой пробы и времени отбора.
Конструктивно система состоит из следующих элементов: аналитического блока, обогреваемого пробоотборного зонда и насоса.
В аналитическом блоке размещены система управления, фильтродержатель, система автоматической смены аналитических фильтров, подающий магазин с фильтрами и приёмный магазин для фильтров с отобранной пробой. В подающий магазин загружается не более 22 фильтров. Возможно исполнение аналитического блока для магазина на 70 фильтров. В зависимости от способа установки аналитический блок выпускается в следующих исполнениях: для установки в стойки станций контроля и мониторинга и для крепления к стене на опорах.
Обогреваемый пробоотборный зонд может оснащаться импакторами и/или циклонами различных типов для выделения мелких фракций пыли (РМ10, РМ2.5, РМ1).
Системы могут комплектоваться насосом повышенной мощности.

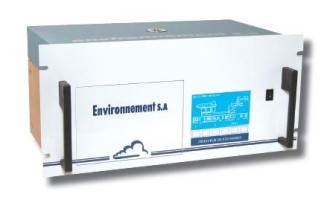

На рисунке 1 изображён внешний вид системы. Системы являются сложными электротехническими изделиями, ввиду чего внутренние элементы конструкции не позволяют осуществить несанкционированное вмешательство, которое может привести к искажению результатов измерений. Пломбирование корпуса не предусмотрено.
Электрическое питание осуществляется от сети переменного тока.
Для обмена данными с внешними устройствами система оснащена цифровыми интерфейсами RS-232 или RS-422, а также аналоговыми различного исполнения и назначения.
Результаты измерений выводятся на экран системы. Представление результатов измерений предусмотрено в виде значений объёма и объёмного расхода отбираемой пробы, в том числе приведённых к нормальным условиям.
Системы имеют встроенное программное обеспечение (ПО).
Встроенное ПО используется для выполнения измерений, сбора, обработки, отображения, хранения и передачи результатов измерений на внешние устройства и носители информации.
Системы имеют «средний» уровень защиты ПО от преднамеренных или непреднамеренных изменений в соответствии с документом Р 50.2.077-2014. При нормировании метрологических характеристик учтено влияние ПО.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PM162M LCD |
| Номер версии (идентификационный номер) ПО | версия не ниже 1.30 |
| Цифровой идентификатор ПО | расчёт не предусмотрен |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объёма отбираемой пробы, м | от 1 до 386 |
| Пределы допускаемой относительной погрешности измерений объёма отбираемой пробы, % | ±5 |
| Задаваемое значение объёмного расхода отбираемой пробы, м3/ч | 1,0 / 2,3 |
| Пределы допускаемой приведённой погрешности задания объёмного расхода отбираемой пробы, % | ±5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 115 / 240 50 / 60 |
| Потребляемая мощность, В-А, не более | 360 |
| Габаритные размеры средства измерений, мм, не более - высота - ширина - длина | 220 483 281 |
| Масса, кг, не более | 16 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от + 10 до + 40 от 10 до 70 от 84 до 107 |
| Средний срок службы, лет | 5 |
| Наработка на отказ, ч, не менее | 5000 |
наносится на корпус системы с помощью наклейки и титульный лист руководства по эксплуатации методом компьютерной графики.
Основная комплектность поставки приведена в таблице 4.
Таблица 4
| Наименование | Количество |
| Система автоматического пробоотбора воздуха PM162M | 1 шт. |
| * Комплект принадлежностей | 1 комп. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки МП-242-1948-2016 | 1 экз. |
Примечание: комплект принадлежностей согласовывается при заказе.
осуществляется по документу МП-242-1948-2016 «Системы автоматического пробоотбора воздуха PM162M. Методика поверки», утверждённому ФГУП «ВНИИМ им. Д.И. Менделеева» «25» апреля 2016 г.
Основные средства поверки: расходомер-счётчик газа РГТ модели РГТ-6, рег. номер 51713-12.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационной документации.
1. Приказ Министерства природных ресурсов и экологии Российской Федерации от «07» декабря 2012 г. № 425 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды и обязательных метрологических требований к ним, в том числе показателей точности измерений», раздел «Сопутствующие измерения состояния и загрязнения окружающей среды», пункт 2.
2. Техническая документация изготовителя.
