| Номер в госреестре | 64606-16 |
| Наименование СИ | Счетчики электрической энергии статические однофазные |
| Обозначение типа СИ | Меркурий 201.8ТLO |
| Изготовитель | ООО "НПК "Инкотекс", г.Москва. |
| Год регистрации | 2016 |
| Срок свидетельства | 13.07.2026 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |

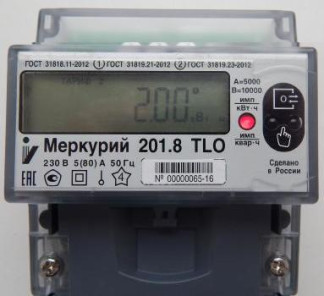

Счётчики электрической энергии статические однофазные «Меркурий 201.8ТЬ0» непосредственного включения с оптическим испытательным выходом многотарифные предназначены для измерений и учёта электрической активной и реактивной энергии в двухпроводных сетях переменного тока напряжением 230 В, частотой 50 Гц.
Счётчики могут применяться автономно или в автоматизированной системе сбора данных о потребляемой электроэнергии.
Счётчики предназначены для эксплуатации внутри закрытых помещений.
Счетчики являются измерительными приборами, построенными по принципу цифровой обработки входных аналоговых сигналов. Управление процессом измерения и всеми функциональными узлами счетчика осуществляется высокопроизводительным микроконтроллером (МК), который реализует алгоритмы в соответствии со специализированной программой, помещенной в его внутреннюю память программ. Управление узлами производится через аппаратно-программные интерфейсы, реализованные на портах ввода/вывода МК.
МК по выборкам мгновенных значений напряжения и тока, поступающих с датчика напряжения (резистивный делитель) и датчика тока (шунт), производит вычисление усредненных значений активной и реактивной мощности, среднеквадратических значений напряжения и тока. МК выполняет функции вычисления измеренной энергии, связи с энергонезависимой памятью, отображение информации на ЖКИ и формирование импульсов телеметрии.
Измерение частоты сети производится посредством измерения периода фазного напряжения.
Счетчики работают в многотарифном режиме (до четырех тарифов). Переключение тарифов в счётчиках осуществляется с помощью внутреннего тарификатора.
В счётчиках предусмотрена функция управления нагрузкой с помощью встроенного
реле.
В качестве счётного механизма для отображения результатов измерений счётчики имеют жидкокристаллический индикатор (ЖКИ), который представляет собой восьмиразрядный семисегментный цифровой индикатор с фиксированной запятой перед двумя младшими разрядами, осуществляющий индикацию:
- номера текущего тарифа (до 4-х тарифов);
- значения потребляемой электроэнергии с начала эксплуатации по каждому тарифу и сумму по всем тарифам в кВт-ч при измерении активной энергии и в квар-ч при измерении реактивной энергии;
- *текущего значения активной и реактивной мощности в нагрузке в кВт или квар;
- * напряжения в сети (В);
- * потребляемого тока (А);
- частоты сети;
- текущего времени;
- текущей даты - числа, месяца, года;
- времени переключения тарифных зон (тарифное расписание на текущий день);
- времени наработки счётчика с момента ввода в эксплуатацию;
- времени наработки батареи с момента ввода в эксплуатацию.
Примечание - * и их максимумов.
Для управления индикацией в счётчиках используются два режима:
- режим автоматической смены информации по циклу (циклическая индикация);
- с помощью электронной сенсорной кнопки.
Счётчик обеспечивает обмен информацией, хранящейся в энергонезависимой памяти, с компьютером через оптопорт и/или PLC-модем.
Скорость обмена по оптопорту составляет 9600 бит/сек
Длительность хранения данных в энергонезависимой памяти составляет не менее 30
лет.
Счётчики обеспечивают программирование с помощью компьютера через оптопорт и/или PLC-модем следующих параметров:
- индивидуального адреса;
- группового адреса;
- тарифного расписания (до 16 тарифных зон) и расписания праздничных дней;
- текущего времени (часы, минуты, секунды);
- даты (числа, месяца, года);
- флага разрешения перехода с «летнего» времени на «зимнее» и обратно;
- функции оптического испытательного выхода;
- числа действующих тарифов;
- режима функционирования реле;
- лимита мощности;
- лимита энергии по каждому тарифу;
- параметров циклической индикации и её длительности.
Счётчики должны обеспечивать считывание с помощью компьютера через оптопорт и/или PLC-модем следующих параметров и данных:
- группового адреса;
- тарифного расписания (до 16 тарифных зон) и расписания праздничных дней;
- времени (часы, минуты, секунды);
- даты (числа, месяца, года);
- флага разрешения перехода с «летнего» времени на «зимнее» и обратно;
- значения учтённой активной и реактивной электроэнергии с начала эксплуатации по каждому тарифу;
- суточных срезов активной энергии за 6 месяцев;
- значения учтённой активной электроэнергии на начало месяца по каждому тарифу за период 4 года;
- значения учтённой реактивной электроэнергии на начало месяца по каждому тарифу для 12-ти предыдущих месяцев;
- получасовых значений профиля мощности активной энергии за 6 месяцев;
- идентификационных параметров метрологически значимой части программного обеспечения;
- функции оптического испытательного выхода;
- параметров циклической индикации и длительности параметров;
- числа действующих тарифов;
- текущего тарифа;
- серийного номера счётчика;
- активной и реактивной мощности в нагрузке, напряжения, тока и их максимумов;
- лимит мощности;
- лимит энергии по каждому тарифу;
- времени наработки счётчика и батареи;
- режима функционирования реле;
- напряжения на литиевой батарее;
- частоты сети;
- коэффициента мощности;
- даты изготовления;
- журнала событий: дата и время (по 64 записи каждого события):
• включения/выключения счётчика;
• вскрытия/закрытия верхней крышки счётчика;
• параметризации счётчика;
- журнала ПКЭ: дата и время (по 256 записи каждого события):
Всего в журнале 8 значений:
• выхода\возврата параметра НДЗ и ПДЗ напряжения (4 значения);
• выхода\возврата параметра НДЗ и ПДЗ частоты сети (4 значения).
Конструктивно счётчики состоят из:
- корпуса (основания корпуса, крышки корпуса, клеммной крышки);
- клеммной колодки;
- двух печатных узлов.
Один печатный узел (основной) представляет собой плату с электронными компонентами, которая устанавливается в основании корпуса. Второй печатный узел (измерительный) устанавливается на основной. Основной и измерительный печатный узел подключаются к клеммной колодке с помощью проводов.
На основном печатном узле находятся:
- PLC-модем;
- блок питания PLC-модема;
- реле отключения/подключения нагрузки;
На измерительном печатном узле находятся:
- вычислительный микропроцессор;
- энергонезависимое запоминающее устройство;
- оптопорт с функцией электронной сенсорной кнопки;
- ЖКИ;
- оптический испытательный выход.
Крышка корпуса крепится к основанию двумя винтами и имеет окно для считывания показаний с ЖКИ и для наблюдения функционирования оптического испытательного выхода.
Клеммная колодка состоит из четырёх клемм для подключения электросети и нагрузки.
Корпус счётчиков изготовляется методом литья из ударопрочной пластмассы.
Клеммная колодка изготовляется из пластмассы с огнезащитными добавками.
Класс защиты счётчиков от проникновения пыли и воды 1Р51 по ГОСТ 14254-96.
Для защиты от несанкционированного доступа в счетчиках предусмотрена установка пломб организации, осуществляющей поверку счетчика, и пломба ОТК завода - изготовителя.
После установки на объект счетчики должны пломбироваться пломбами обслуживающей организации.
Кроме механического пломбирования в счетчике предусмотрено электронное пломбирование крышки счетчика. Электронная пломба работает как во включенном, так и в выключенном состоянии счетчика. При этом факт и время вскрытия крышки фиксируется в соответствующих журналах событий, без возможности инициализации журналов.
Метрологические коэффициенты и заводские параметры недоступны без вскрытия
пломб.
В счётчиках используется программное обеспечение «Меркурий 201.8TL0». Метрологически значимая часть встроенного программного обеспечения имеет идентификационные данные, приведенные в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | Меркурий 201.8Т 1.ХХ.1х1 |
| Номер версии (идентификационный номер) программного обеспечения | 1.ХХ |
| Цифровой идентификатор программного обеспечения | 3EA8 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC16 |
Уровень защиты метрологически значимой части программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Конструкция счётчиков исключает возможность несанкционированного влияния на ПО счетчиков и измерительную информацию.
Основные метрологические и технические характеристики счётчиков приведены в таблице 2.
Таблица 2 - Основные метрологические и технические характеристики
| Наименование параметра | Допускаемое значение | Примечание |
| Класс точности по ГОСТ 31819.21-2012 ГОСТ 31819.23-2012 | 1 2 | |
| Номинальное напряжение (ином) | 230 В | |
| Установленный рабочий диапазон напряжения | от 0,9 до 1,Шном | |
| Расширенный рабочий диапазон | от 0,8 до 1,15Ином | |
| Предельный рабочий диапазон напряжения | от 0 до 1,15Ином | |
| Базовый ток (D | 5 А | |
| Максимальный ток (1макс) | 80 А | |
| Номинальное значение частоты | 50 Гц | |
| Стартовый ток (чувствительность): - при измерении активной энергии - при измерении реактивной энергии | 20 мА 25 мА | |
| Постоянная счётчиков: - в режиме телеметрии - в режиме поверки | 5000 имп./(кВт-ч)[имп./(квар-ч)] 10000 имп./(кВт-ч)[имп./(квар-ч)' | |
| Пределы допускаемой относительной погрешности счётчиков при измерении напряжения в рабочем диапазоне температур и в расширенном диапазоне измеряемых напряжений | ±1,0 % | |
| Пределы допускаемой относительной погрешности счётчиков при измерении частоты питающей сети в диапазоне от 45 до 55 Гц и в рабочем диапазоне температур | ±0,5 % | |
| Пределы допускаемой основной относительной погрешности счётчиков при измерении тока в рабочем диапазоне температур: | ||
| - в диапазоне токов от 0,051^ до 1б | 5i = ± 1 + 0,4^у -1^ | где: 1б - базовый ток счётчика, I - измеренное значение тока. |
| - в диапазоне токов от 1б до 1макс | ±1 % | |
| Точность хода часов счётчиков, не хуже: - при нормальной температуре (20 ±5) °С - в рабочем диапазоне температур и при отсутствии внешнего питания | ±0,5 с/сут ±5,0 с/сут | |
| Жидкокристаллический индикатор: - число индицируемых разрядов - цена единицы младшего разряда при отображении энергии, кВт-ч (квар-ч) | 8 0,01 | |
| Полная мощность, потребляемая цепью тока, не более | 0,1 В-А | |
| Полная мощность, потребляемая цепью напряжения, не более | 10 В-А | |
| Дополнительная потребляемая полная мощность PLC-модема, не более | 12 В-А | |
| Активная мощность, потребляемая цепью напряжения, не более | 2 Вт | |
| Максимальное число действующих тарифов | до 4-х | |
| Диапазон рабочих температур | от минус 45 до плюс 75 °С | при температуре ниже минус 40 °С допускается частичная потеря работоспособности жидкок-ристалличе-ского индикатора |
| Средняя наработка на отказ, не менее | 220000 ч | |
| Средний срок службы, не менее | 30 лет | |
| Масса, не более | 0,45 кг | |
| Г абаритные размеры, не более | (128x89,5^64,7) мм |
наносится на панель счётчика методом офсетной печати или фото способом. В эксплуатационной документации на титульных листах знак утверждения типа наносится типографским способом.
Комплект поставки счетчиков приведён в таблице 3
Таблица 3 - Комплект поставки счетчиков
| Обозначение документа | Наименование и условное обозначение | Кол. |
| Счётчик электрической энергии статический однофазный «Меркурий 201.8TL0» в потребительской таре | 1 | |
| ФО 26.51.63.130-049-89558048-2016 | Формуляр | 1 |
| РЭ 26.51.63.130-049-89558048-2016 | Руководство по эксплуатации | 1 |
| АВЛГ.781.00.00* | Оптоадаптер для подключения к оптическому испытательному выходу | 1 |
| Обозначение документа | Наименование и условное обозначение | Кол. |
| АВЛГ 699.00.00-01* | Концентратор «Меркурий 225.2» для считывания информации со счетчиков по силовой сети | 1 |
| РЭ1 26.51.63.130-049-89558048-2016* | Методика поверки с тестовым программным обеспечением «Конфигуратор счётчиков Меркурий» и «SprintMaster» | 1 |
| РС 26.51.63.130-049-89558048-2016** | Руководство по среднему ремонту | 1 |
| * Поставляется по отдельному заказу организациям, производящим поверку и эксплуатацию счётчиков. ** Поставляется по отдельному заказу организациям, проводящим послегарантийный ремонт. | ||
осуществляется по документу РЭ1 26.51.63.130-049-89558048-2016 «Счётчик электрической энергии статический однофазный «Меркурий 201.8TL0». Руководство по эксплуатации. Приложение Г. Методика поверки», утвержденному ФБУ «Нижегородский ЦСМ» 27 апреля 2016 г. Перечень основного оборудования, необходимого для поверки:
- установка для поверки счётчиков электрической энергии автоматизированная УАПС-1М (номинальное напряжение 230 В, основной рабочий диапазон токов (0,01 - 100) А, погрешность измерения: активной энергии ±0,15 %, реактивной энергии ±0,3 %);
- частотомер электронно-счетный Ч3-54 (погрешность измерения частоты 2-10-9).
Знак поверки наносится в месте, приведенном на рисунке 2.
Методики измерений приведены в руководстве по эксплуатации РЭ 26.51.63.130-049-89558048-2016».
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии.
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности 1 и 2.
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счётчики реактивной энергии.
ГОСТ 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц.
ТР ТС 004/2011 Технический регламент Таможенного союза «О безопасности низковольтного оборудования».
ТР ТС 020/2011 Технический регламент Таможенного союза «Электромагнитная совместимость технических средств».
ТУ 26.51.63.130-049-89558048-2016 Счётчики электрической энергии статические однофазные «Меркурий 201.8TLO». Технические условия.
