Индикаторы весоизмерительные PR5900, 64611-16

Назначение

Индикаторы весоизмерительные PR5900 (далее - индикаторы) предназначены для измерений и преобразования аналогового сигнала весоизмерительных тензорезисторных датчиков в цифровую форму.

Описание

Индикаторы обеспечивают питание тензорезисторного моста весоизмерительных тен-зорезисторных датчиков и вычисляют отношение напряжения измерительной диагонали к напряжению питания. Результат преобразования отображается в цифровой форме на табло в условных единицах.

При применении в весах индикатор обеспечивает отображение результата взвешивания в единицах массы.

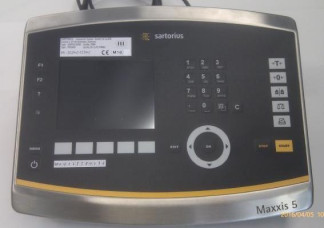

Индикаторы выполнены в отдельном корпусе и состоят из источника питания, усилителя электрических сигналов весоизмерительных датчиков, аналого-цифрового преобразователя, процессора, программного ПЗУ (для хранения параметров конфигурации, настройки и другой информации) и табло для отображения результатов.

Индикаторы согласно ГОСТ OIML R 76 «Весы автоматического действия. Часть 1. Метрологические и технические требования. Испытания» являются модулями весов и весоизмерительных устройств неавтоматического действия класса точности III и IIII по ГОСТ OIML R 76.

Индикаторы могут применяться в многоинтервальных или многодиапазонных весах.

Индикаторы имеют последовательные интерфейсы RS232, RS485, USB, Ethernet, разъем SD.

В индикаторах предусмотрены следующие устройства и функции:

-    полуавтоматическое устройство установки нуля;

-    устройство слежения за нулем;

-    устройство индикации отклонения от нуля;

-    полуавтоматическое устройство уравновешивания тары;

-    индикация значения массы брутто во время работы устройства тарирования;

-    звуковой сигнал при обнаружении промаха;

-    показывающее устройство с расширением;

-    запоминающее устройство;

-    устройство выбора (включения) различных грузоприемных и/или грузопередающих устройств и различных весоизмерительных устройств.

Индикаторы имеют обозначение PR5900/ХХ, где

PR5900 - обозначение типа;

ХХ - варианты исполнения индикаторов по внутреннему классификатору фирмы «Sartorius Mechatronics T&H GmbH».

В индикаторах предусмотрена защита от несанкционированного изменения установленных регулировок (установленных параметров и регулировки чувствительности (юстировки)) при помощи:

-    переключателя, расположенного внутри корпуса индикатора. Доступ к переключателю защищен разрушаемой наклейкой ;

-    программного несбрасываемого счетчика, показания которого изменяются автоматически при каждом входе в программу юстировки и записываются в память индикатора.

Процедура проверки показания счетчика: для просмотра показаний счетчика (кода юстировки) необходимо войти в меню «System information», выбрать пункт «Show calibration check numbers».

Разрушаемая наклейка

Маркировка индикаторов производится на фирменной наклейке, закрепленной на корпусе индикаторов и разрушаемой при удалении, на которой нанесено:

-    наименование предприятия-изготовителя;

-    обозначение индикатора;

-    серийный номер;

-    класс точности;

-    параметры питания;

-предельные значения температуры;

-    знак соответствия требованиям основных директив EC;

-    знак утверждения типа.

Программное обеспечение

В индикаторах используется встроенное программное обеспечение, которое жестко привязано к электрической схеме. Программное обеспечение выполняет функции по сбору, обработке, хранению, передаче и предоставлению измерительной информации. Программное обеспечение не может быть модифицировано или загружено через какой-либо интерфейс, или с помощью других средств после поверки без нарушения пломбы.

Идентификационные данные (признаки) программного обеспечения приведены в таблице 1.

Идентификация программы: в меню индикатора необходимо последовательно выбрать «System information», «Show version». На табло отобразится номер версии программного обеспечения.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014.

Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Технические характеристики

приведены в таблице 2.

Таблица 2

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на разрушаемую при удалении наклейку, закрепленную на корпусе индикаторов, фотохимическим способом.

Комплектность

1    Индикатор - 1 шт.

2    Руководство по эксплуатации -    1 экз.

3    Методика поверки МП 2301-285-2016 -    1 экз.

Поверка

осуществляется по документу МП 2301-285-2016 «Индикаторы весоизмерительные PR5900. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 11.01.2016 г.

Основные средства поверки: имитатор весоизмерительного датчика с пределами допускаемой погрешности ±0,005% (например: калибратор К3607, производства фирмы «Hottinger Baldwin Messtechink Gmbh», Г ермания).

Знак поверки наносится в руководство по эксплуатации.

Сведения о методах измерений

приведены в руководстве по эксплуатации «Индикаторы весоизмерительные PR5900. Руководство по эксплуатации».

Нормативные документы

1.    ГОСТ OIML R 76 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

2.    ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».

3.    Техническая документация фирмы изготовителя.
