| Номер в госреестре | 64617-16 |
| Наименование СИ | Преобразователи измерительные |
| Обозначение типа СИ | MACX MCR-EX-SL-RPSSI-2I-1S(-SP) |
| Изготовитель | "Phoenix Contact GmbH & Co. KG", Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 13.07.2026 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные MACX MCR-EX-SL-RPSSI-2I-1S(-SP) (далее -преобразователи) предназначены для преобразования входных аналоговых сигналов силы постоянного тока от датчиков различных физических величин в унифицированные электрические выходные сигналы силы постоянного тока, а также для передачи цифрового промышленного протокола передачи данных HART.
Принцип действия преобразователей основан на преобразовании аналоговых сигналов с первичных преобразователей (датчиков), их измерении, обработке и выдаче унифицированных электрических выходных сигналов силы постоянного тока по ГОСТ 26.011-80, пропорциональных входному сигналу.
Преобразователи обеспечивают гальваническое разделение входных и выходных цепей и цепей питания и обеспечивают безопасную передачу сигналов из взрывоопасной среды во взрывобезопасную.
По числу преобразуемых входных сигналов преобразователи являются одноканальными. На стороне выхода имеются 2 канала, один из которых предназначен для подключения токовой петли, второй - для подключения HART устройства.
Преобразователи модификации с индексом (-SP) имеют пружинные Push-in клеммные зажимы, в случае, если индекс (-SP) в наименовании отсутствует, зажимы винтовые.

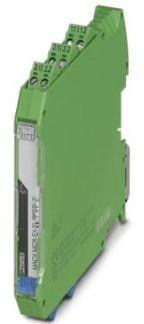

Конструктивно преобразователи
выполнены в виде печатной платы, размещенной в малогабаритном неразборном корпусе из термопластика. На корпусе размещены винтовые или пружинные клеммы для присоединения подводящих проводников и цепей питания.
Преобразователи предназначены для установки на DIN рейку. Рекомендуемое положение корпуса преобразователей в пространстве - вертикальное.
Преобразователи не имеют регулировочных элементов, которые могли бы изменить их метрологические характеристики. Несанкционированный доступ к внутренним частям приводит к выходу преобразователей из строя. Части корпуса преобразователя соединены между собой неразборными пломбами, которые механически разрушаются при попытке вскрытия. Знак поверки наносится на боковую поверхность корпуса.
Основные метрологические и технические характеристики приведены в таблице 1.
Таблица 1 - Основные метрологические и технические характеристики преобразователей измерительных MACX MCR-EX-SL-RPSSI-2I-1S(-SP)_
| Наименование характеристики | Значение характеристики |
| Вид входного сигнала | Сила постоянного тока |
| Диапазоны входного сигнала, мА | От 0 до 20 От 4 до 20 |
| Диапазоны преобразования выходного сигнала, мА - аналоговый - цифровой (HART-протокол) | От 0 до 20 От 4 до 20 |
| Пределы допускаемой основной приведенной (к значению полной шкалы диапазона) погрешности преобразования, % | ±0,1 |
| Пределы допускаемой дополнительной приведенной (к значению полной шкалы диапазона) погрешности преобразования, вызванной изменением температуры окружающего воздуха на каждый 1 °С, % | ±0,01 |
| Напряжение питания постоянного тока, В | От 19,2 до 30 |
| Габаритные размеры (ширина х высота х глубина), мм, не более | 12,5 х 114,5 х 116 |
| Масса, кг, не более | 0,2 |
| Нормальные условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность при 20 °С, % | 20 ± 2 От 10 до 90 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность при 25 °С, % не более | От минус 20 до плюс 60 95 |
наносится типографским способом на титульный лист руководства по эксплуатации и с помощью наклейки на боковую поверхность корпуса.
В комплект поставки входят: преобразователь (по заказу), руководство по эксплуатации, методика поверки.
осуществляется по документу МП 64617-16 «Преобразователи измерительные MACX MCR-EX-SL-RPSSI-2I-1S(-SP). Методика поверки», утвержденному ООО «ИЦРМ» в июне 2016 г.
Основные средства поверки: калибратор универсальный Fluke 9100 (Госреестр № 25985-09); вольтметр универсальный В7-78/1 (Госреестр № 52147-12).
указаны в руководстве по эксплуатации.
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
3. ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.
4. Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 360 |
| Поверителей | 9 |
| Актуальность данных | 08.12.2024 |
