| Номер в госреестре | 64624-16 |
| Наименование СИ | Спектрометры лазерные искровые эмиссионные |
| Обозначение типа СИ | Laser-Z |
| Изготовитель | "SciAps Inc.", США |
| Год регистрации | 2016 |
| Срок свидетельства | 13.07.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

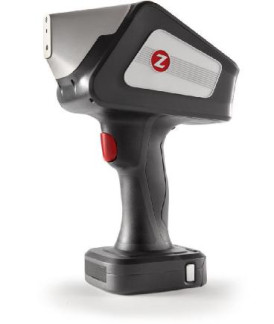

Спектрометры лазерные искровые эмиссионные «Laser-Z» (далее по тексту -спектрометры) предназначены для измерения массовой доли химических элементов в сплавах, в том числе в соответствии с аттестованными методиками измерений.
Принцип действия спектрометров основан на измерении массовой доли химических элементов в сплавах методом регистрации эмиссионного спектра плазмы анализируемого сплава, когда на него воздействует лазер.
Основными элементами конструкции спектрометров являются:
-корпус, служащий для размещения агрегатов спектрометра, стабилизации аналитических условий и для защиты пользователя от излучения;
-лазер, являющийся источником плазмы и эмиссионного спектра;
-детектор, служащий для преобразования квантов эмиссионного спектра в электронный сигнал - полупроводниковая матрица CCD;
-баллон с аргоном, служащий для определения химических элементов, которые нельзя определить в обычной воздушной среде без предварительной продувки;
-литиевый аккумулятор, служащий для обеспечения всех частей спектрометра электроэнергией с определёнными характеристиками;
-интегрированный компьютер, предназначенный для приёма, обработки и выдачи информации под управлением специализированного программного обеспечения.
Управление спектрометрами и обработка результатов измерений проводится с помощью специального программного обеспечения спектрометров лазерных искровых эмиссионных «Laser-Z», встроенного в микропроцессор. Программное обеспечение (ПО) также служит для настройки спектрометров, проведения измерений, включая визуальный анализ экспериментальных данных, анализа и обработки полученных данных.
Выделение метрологически значимой части не предусмотрено (все ПО считается метрологически значимым).
Программное обеспечение (ПО) имеет следующие идентификационные данные.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SciAps |
| Номер версии (идентификационный номер) ПО | 2.13.0-RC.678-z и выше |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
Программное обеспечение размещается в энергонезависимой памяти анализаторов, и его запись осуществляется в процессе производства. Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют. Доступ пользователя к встроенному программному обеспечению исключен конструктивно, путём пломбирования прибора. Доступ к ПО и результатам измерений осуществляется после ввода пароля.
Установка обновленных версий ПО допускается только представителями предприятия - изготовителя с помощью специального оборудования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Анализируемые элементы | от водорода (Z=1) до урана (Z=92) |
| Количество одновременно определяемых элементов по режиму «Сплавы» | до 33 |
| Количество одновременно определяемых элементов по режиму «Элемент Про» | до 86 |
| Диапазон измерений массовой доли элементов, %* | от 0,021 до 100 |
| Пределы допускаемой относительной погрешности измерений массовой доли элементов, %* | ±10 |
| Рабочий диапазон длин волн, нм | от 190 до 950 |
| Минимальное время экспозиции, с | 0,25 |
| Минимальная продолжительность работы в автономном режиме, ч, не менее | 12 |
| Питание осуществляется от: - сети переменного тока**: напряжение, В, частотой, Гц - одного литиевого аккумулятора, с напряжением, В | от 110 до 240, 50 14,4 |
| Г абаритные размеры (ширина х глубина х высота), мм, не более | 275x110x352 |
| Масса, кг, не более | 3,07 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более | от -20 до +50 95 |
| * Измерение проводилось для следующих элементов: меди, никеля, марганца, алюминия. ** Необходим адаптер переменного тока, подключаемый непосредственно к спектрометру. | |
наносится на титульный лист руководства по эксплуатации спектрометров печатным методом и на корпус спектрометра методом наклеивания.
Таблица 3
| Наименование | Количество, шт |
| Спектрометр | 1 |
| Литиевый аккумулятор | 2 |
| Зарядная станция с силовым кабелем | 1 |
| Комплект кварцевых защитных окон | 2 |
| Прочный противоударный чемодан-укладка для транспортировки | 1 |
| Кабель micro-USB | 1 |
| USB-накопитель с электронной версией руководства по эксплуатации | 1 |
| Методика поверки | 1 |
| Паспорт на прибор | 1 |
| Комплект баллонов с аргоном, 10 шт. (поставляется опционально) | 1 |
| Защитные очки для безопасной работы с лазерным оборудованием* | |
| *Поставляется по требованию заказчика |
осуществляется по документу МП 023.Д4-16 «ГСИ. Спектрометры лазерные искровые эмиссионные «Laser-Z». Методика поверки», утвержденному ФГУП «ВНИИОФИ» «13» апреля 2016 г.
Основные средства поверки
1 Государственный стандартный образец состава мельхиора типа МНЖМц30-1-1 (комплект М35) ГСО 555-86П (№ 355).
Основные метрологические характеристики:
Массовая доля меди 63,9 %.
Погрешность определения массовой доли 0,7 % при доверительной вероятности р=0,95.
Массовая доля никеля 34,0 %.
Погрешность определения массовой доли 0,6 % при доверительной вероятности р=0,95.
2 Государственный стандартный образец состава алюминиевого сплава типа 1424 (комплект) ГСО 9609-2010 (№ 1424/3).
Основные метрологические характеристики:
Массовая доля марганца 0,021 %.
Погрешность определения массовой доли 0,0006 % при доверительной вероятности
р=0,95.
3 Алюминий марки А995.
Основные метрологические характеристики:
ГОСТ 11069-2001. Алюминий первичный. Марки.
Массовая доля алюминия не менее 99,995 %.
Знак поверки наносится на корпус спектрометров (место нанесения указано на рисунке 1).
«Руководство по эксплуатации», раздел 7.8 «Начало теста» и раздел 8. «Результаты».
Техническая документация «SciAps, Inc.», США.
| Зарегистрировано поверок | 155 |
| Поверителей | 16 |
| Актуальность данных | 17.11.2024 |
