Комплексы фото-видеофиксации нарушений ПДД Стрелка-360, 64627-16

Назначение

Комплексы фото-видеофиксации нарушений ПДД «Стрелка-360» (далее - комплексы) предназначены для автоматических измерений значений текущего времени, синхронизированных по сигналам космических навигационных систем ГЛОНАСС/GPS с национальной шкалой времени UTC(SU), измерений текущих навигационных параметров и определения на их основе координат транспортных средств (ТС), измерений расстояний до объектов.

Описание

Конструктивно комплексы состоят из следующих составных частей:

-    модуль управления;

-    видеомодуль (модули);

-    программное обеспечение;

-    модуль отображения (дисплей).

Принцип действия основан на автоматической синхронизации внутренней шкалы времени комплексов по сигналам космических навигационных систем ГЛОНАСС/GPS с координированным временем UTC(SU), измерений текущих навигационных параметров при параллельном приеме и обработке сигналов навигационных космических аппаратов космических навигационных систем ГЛОНАСС/GPS.

Видеомодуль обеспечивает в зоне контроля длиной до 50 м и шириной до 10 м: измерения расстояния до фиксируемого объекта (ТС, дорожные знаки и т.д.); распознавание государственных регистрационных знаков (ГРЗ) ТС и дорожных знаков; выделение и фотовидеофиксацию ТС относительно разметки, фото-видеофиксацию маневров, остановки (стоянки) ТС, фиксацию ТС с незаконной установкой опознавательного фонаря такси на крыше, цветографических схем, устройств для подачи специальных световых сигналов, выполнение специальных функций и нарушений правил дорожного движения.

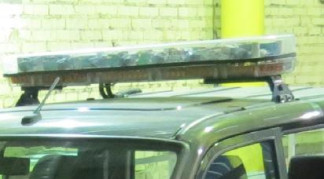

Видеомодуль устанавливается в салоне или на крыше ТС.

Модуль управления обеспечивает автоматическое определение координат и синхронизацию внутренней шкалы времени комплексов по сигналам космических навигационных систем ГЛОНАСС/GPS; управление видеомодулем и получение от него измерительной и служебной информации; встраивание информации о времени и месте фиксации выделенного ТС в видеокадры, их сжатие, передачу обработанных данных на внешние накопители, в том числе по каналам связи на сервер баз данных оперативного центра контроля.

Модуль управления работает под управлением программного обеспечение и располагается в салоне ТС. Модуль управления может быть оснащен модулем отображения (дисплеем). Модуль управления имеет возможность обработки информации от 1 (одного) до 20 (двадцати) видеомодулей, расположенных в салоне и (или) на крыше ТС, и обеспечивать обзор в 360 градусов (опционально).

Программное обеспечение

Программное обеспечение (ПО) комплекса выполняет следующие функции:

-    обеспечение взаимодействия всех аппаратных компонентов комплекса;

-    контроль работы комплекса (самотестирование и обнаружение сбоев);

-    формирование пакета данных;

-    передача сформированного пакета на внешние накопители, в том числе по каналам связи на сервер баз данных оперативного центра контроля;

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Программное обеспечение работает автономно на различных платформах (операционных системах) и имеет встроенный метрологический модуль обработки данных. Установка метрологически значимого ПО производится в заводских условиях при производстве. В процессе эксплуатации доступ к метрологически значимым частям ПО отсутствует. В интерфейсе связи нет возможности влиять на метрологически значимые части ПО. Доступ к метрологически значимым частям ПО в процессе эксплуатации закрыт пломбой производителя.

Уровень защиты ПО комплекса от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

приведены в таблице 2.

Таблица 2 - Метрологические и технические характеристики

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации методом компьютерной графики и корпус комплекса с помощью этикетки, выполненной типографским способом.

Комплектность

Комплектность комплекса приведена в таблице 3.

Таблица 3 - Комплектность

Поверка

осуществляется по документу ВАБР.411719.001 МП «Комплексы фото-видеофиксации нарушений ПДД «Стрелка-360». Методика поверки», утвержденному ФГУП «ВНИИФТРИ»

23.06.2016 г. Знак поверки наносится на свидетельство о поверке.

Основные средства поверки:

GNSS-приемник спутниковый геодезический многочастотный ALPHA-G3T (рег. № 40861-09);

рулетка измерительная металлическая 2 класса по ГОСТ 7502-98, 50 м.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

1    ГОСТ Р 8.654-2015 Государственная система обеспечения единства измерений. Требование к программному обеспечению средств измерений. Основные положения.

2    ГОСТ 32453-2013 Глобальная навигационная спутниковая система. Системы координат. Методы преобразований координат определяемых точек.

3    ТУ 4226-007-77545075-2016 Комплексы фото-видеофиксации нарушений ПДД «Стрелка-360». Технические условия.
