| Номер в госреестре | 64628-16 |
| Наименование СИ | Установки измерительные |
| Обозначение типа СИ | ОЗНА-Агидель |
| Изготовитель | ЗАО "ОЗНА-Измерительные системы", г.Октябрьский |
| Год регистрации | 2016 |
| Срок свидетельства | 13.07.2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |

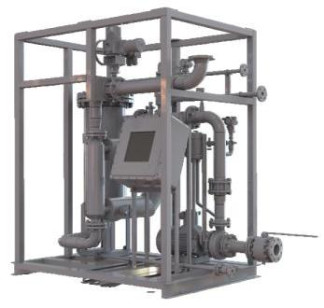

Установки измерительные ОЗНА-Агидель предназначены для измерений массы, объема, плотности нефтепродуктов, нефти, нефти сырой и других жидкостей, а также для измерений массы нетто нефти.
Принцип действия установок измерительных ОЗНА-Агидель основан на прямом методе динамических измерений параметров потока жидкости счетчиком-расходомером массовым при проведении операций слива-налива при отпуске в автомобильные и железнодорожные цистерны, топливные баки большегрузной техники.
Установки состоят из счетчика-расходомера массового, преобразователя температуры и (или) канала измерения температуры счетчика-расходомера массового, преобразователя давления, управляемой запорной арматуры, фильтра, сепаратора (газоотделителя), насоса, пробоотборника, трубопроводов, системы управления. Поточный влагомер и (или) пробоотборное устройство устанавливают дополнительно при применении установок измерительных ОЗНА-Агидель для измерения массы нетто нефти.
Измеряемая жидкость протекает через счетчик-расходомер массовый, с которого при помощи контроллера, входящего в систему управления, считывается информация о массе, объеме, плотности протекающей жидкости. Так же контроллер системы управления считывает сигналы с преобразователей температуры и давления. Жидкость прокачивается через счетчик-расходомер при помощи насоса, входящего в состав измерительной установки, при помощи внешнего насоса или самотеком. Дозирование жидкости обеспечивается при помощи управляемого крана, затвора или клапана. Система управления обеспечивает считывание и обработку информации со средств измерений и датчиков, отображение результатов измерений, формирование управляющих сигналов, передачу результатов измерений и информации о состоянии установки в систему автоматизации технологических процессов предприятия.
В качестве счетчиков расходомеров массовых используются: счетчики-расходомеры массовые Micro Motion (номер в госреестре 45115-16), расходомеры массовые Promass (номер в госреестре 15201-11), расходомеры массовые Promass 100, Promass 200 (номер в госреестре 57484-14) счетчики-расходомеры массовые кориолисовые ROTAMASS (номер в госреестре 27054-14), счетчики-расходомеры массовые ЭМИС-МАСС 260 (номер в госреестре 42953-15).
В системе управления используются контроллеры измерительные ОЗНА-К15 (номер в госреестре 63706-16), системы управления модульные Х20 B&R (номер в госреестре 57232-14), контроллеры на основе измерительных модулей SCADAPack(контроллеры) 5209, 5232, 5305 (модули) (номер в госреестре 56993-14), контроллеры SCADAPack на основе измерительных модулей 5000 (номер в госреестре 50107-12), контроллеры программируемые SIMATIC S7-1200 (номер в госреестре 63339-16), контроллеры программируемые DIRECT LOGIC (номер в госреестре 17444-11).
Для измерения температуры применяются преобразователи температуры с диапазоном измерений от минус 50 до плюс 120 оС с пределами допускаемой абсолютной погрешности при измерении температуры ±0,5 оС, ±1 оС.
Для измерения давления применяются преобразователи давлений с диапазоном измерений до 1 и 6 МПа с пределами допускаемой приведенной погрешности при измерении давления ±0,5 %.
Для измерений объемной доли воды используются влагомеры микроволновые МВН-1 (номер в госреестре 63973-16), влагомеры поточные ВСН-АТ (номер в госреестре 62863-15), влагомеры нефти поточные УДВН-1 (номер в госреестре 14557-15), влагомеры сырой нефти ВСН-2 (номер в госреестре 24604-12), влагомеры поточные L и F (номер в госреестре 56767-14).
Пломбирование установок измерительных ОЗНА-Агидель осуществляется нанесением знака поверки в соответствии с требованиями, изложенными в описаниях типа на все средства измерений, входящие в состав установок измерительных ОЗНА-Агидель, и давлением на свинцовые (пластмассовые) пломбы, установленные на проволоках, пропущенных через отверстия шпилек фланцевых соединений счетчика-расходомера массового.
установок измерительных ОЗНА-Агидель автономное.
Функции программного обеспечения: обработка измерительной информации, получаемой от средств измерений, входящих в состав установки, формирование отчетов измерений, управление процессом измерений и передача результатов измерений в компьютерную сеть.
Идентификационные данные программного обеспечения установки измерительной ОЗНА-Агидель приведены в таблице 1.
Т а б л и ц а 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | AGIDEL.001 |
| Номер версии (идентификационный номер) программного обеспечения | vl.xxxxxx |
| Цифровой идентификатор программного обеспечения | _* |
| Примечание: * - цифровой идентификатор программного обеспечения указан в паспорте | |
Программное обеспечение не влияет на метрологические характеристики установок измерительных ОЗНА-Агидель.
Уровень защиты программного обеспечения установок измерительных ОЗНА-Агидель от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Программное обеспечение защищено от несанкционированного изменения пломбой программирующего разъема и наличием 256-битного электронного ключа. Программное обеспечение исключает возможность модификации или удаления данных через интерфейсы пользователя. Доступ к программному обеспечению защищен паролем.
Т а б л и ц а 2
| Наименование характеристики | Значение характеристики | ||||
| 1 | 2 | ||||
| Модель | 25 | 50 | 150 | 250 | 500 |
| Диапазон расхода жидкости, м3/ч | от 5 до 25 | от 10 до 50 | от 20 до 150 | от 40 до 250 | от 100 до 500 |
| Пределы допускаемой относительной погрешности установок, % _ при измерении массы _ при измерении объема | ±0,15; ±0,25 ±0,15; ±0,25 | ||||
| Пределы допускаемой относительной погрешности установок при измерении массы нетто нефти, %, при содержании воды, % объемная доля: _ до 5 _ от 5 до 10 _ от 10 до 20 _ от 20 до 50 _ от 50 до 70 _ от 70 до 85 | ±0,35 ±0,4 ±1,5 ±2,5 ±5,0 ±15,0 | ||||
| Давление измеряемой среды, МПа, не более | 1; 4 | ||||
| Диапазон измерений плотности, кг/м3 | от 600 до 1200 | ||||
| Содержание свободного газа, % | не допускается | ||||
| Пределы допускаемой абсолютной погрешности установок при измерении плотности, кг/м3 | ±0,5; ±1,0 | ||||
| Диапазон температуры измеряемой среды, °С | от _50 до +120 | ||||
| Диапазон температуры окружающей среды, °С | от -50 до +50 | ||||
| Диапазон температуры окружающей среды с использованием обогрева, °С | от -60 до +50 | ||||
| Относительная влажность воздуха, %, при температуре плюс 15 оС | до 100 | ||||
| Напряжение питания, В | 380В (+10/-15)% | ||||
| Частота тока, Гц | 50±0,4 | ||||
| Потребляемая мощность кВ • А, не более | 50 | ||||
| Г абаритные размеры, мм, не более | 4000х2500х3000 | ||||
| Масса, кг, не более | 3000 | ||||
| Средний срок службы, лет, не менее | 10 | ||||
наносится на маркировочную табличку, закрепленную на корпусе установки измерительной ОЗНА-Агидель, методом лазерной маркировки или аппликацией, а также в верхней части по центру титульного листа руководства по эксплуатации типографским.
Т а б л и ц а 3
| Наименование | Количество |
| У становка измерительная ОЗНА-Агидель | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Паспорт | 1 экз. |
| Методика поверки МП 0443-1-2016 | 1 экз. |
| Эксплуатационная документация на составные части установки | 1 комплект |
поверка осуществляется по документу МП 0443-1-2016 «Инструкция. Установки измерительные ОЗНА-Агидель. Методика поверки», утвержденному ФГУП «ВНИИР»
05.05.2016 г.
Средства поверки:
- весы электронные по ГОСТ Р 53228-2008 высокого класса точности;
- мерник металлический эталонный 2-го разряда со шкалой номинальной вместимостью 2000 дм3 и относительной погрешностью ±0,05 %;
- вторичный эталон единицы массы и (или) объема согласно ГОСТ 8.142-2013 «ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости» в диапазоне расходов жидкости соответствующего диапазону расходов поверяемой установки измерительной ОЗНА-Агидель;
- рабочий эталон 1-го разряда единицы массы и (или) объема согласно ГОСТ 8.142-2013 «ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости» с пределами относительной погрешности не более ±0,08% в диапазоне расходов жидкости соответствующего диапазону расходов поверяемой установки измерительной ОЗНА-Агидель.
Знак поверки наносится на свидетельство о поверке установок измерительных ОЗНА-Агидель, а также на свинцовые (пластмассовые) пломбы, установленные в соответствии с рисунком 2.
Методика (метод) измерений описана в разделе «Методика измерений» руководства по эксплуатации установок измерительных ОЗНА-Агидель и в документе «Методика (метод) измерений массы нефти и нефтепродуктов с применением установок измерительных ОЗНА-Агидель», свидетельство об аттестации методики (метода) измерений №01.00257-2013/5209-16 от 23.06.2016.
1 ГОСТ 8.142-2013 «ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости»
2 ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости»
3 ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений»
4 ГОСТ Р 8.615-2005 «ГСИ. Измерения количества извлекаемых из недр нефти и нефтяного газа. Общие метрологические и технические требования»
5 ТУ 4213-014-64156863-2015 «Установки измерительные ОЗНА-Агидель. Технические условия»
