| Номер в госреестре | 64630-16 |
| Наименование СИ | Рефлектометры оптические |
| Обозначение типа СИ | FOD-7305, FOD-7307, FOD-7308 |
| Изготовитель | ООО "ТПК Волоконно-оптических приборов", г.Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 22.07.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Рефлектометры оптические моделей FOD-7305, FOD-7307, FOD-7308 (далее по тексту -рефлектометры) предназначены для измерений ослабления в одномодовых оптических волокнах и их соединениях, длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля и измерений мощности оптического излучения.
Принцип действия рефлектометров основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении параметров сигнала, отраженного от неоднородности, и сигнала обратного рассеяния, т.е. сигналов френелевского отражения и релеевского рассеяния. В результате обработки этих сигналов на дисплее прибора формируется рефлектограмма зондируемого световода, показывающая распределение ослабления по его длине и индицирующая наличие стыков и обрывов.
Рефлектометры представлены следующими моделями:
- FOD-7305 - для одномодового оптического волокна на рабочие длины волн 1310, 1550
нм;
- FOD-7307 - для одномодового оптического волокна на рабочие длины волн 1310, 1490, 1550 нм;
- FOD-7308 - для одномодового оптического волокна на рабочие длины волн 1310, 1550, 1625 нм;
Каждая модель рефлектометра содержит источник оптического излучения и широкополосный измеритель оптической мощности. Длины волн источника оптического излучения соответствуют рабочим длинам волн рефлектометра соответствующей модели. Источник оптического излучения может генерировать непрерывное излучение, а также модулированное с частотами 270 и 330 Гц, 1 и 2 кГц.
Принцип действия измерителя оптической мощности основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму.
Каждая модель рефлектометра оборудована визуальным детектором повреждений, работающим на длине волны 635 нм, позволяющим оценить целостность волоконно-оптической линии.
Рефлектометры модели FOD-7308 дополнительно содержат измеритель оптической мощности для пассивных оптических сетей (PON), работающий на длинах волн 1490 и 1550 нм.

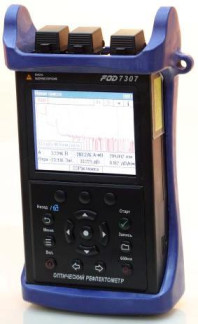

Конструктивно рефлектометр выполнен в прямоугольном корпусе в виде переносного прибора. Основные элементы управления рефлектометра расположены на передней панели. На верхней панели расположены оптические разъемы:
- разъем рефлектометра, оборудованный адаптером FC (функционально совмещенный с источником излучения). По заказу потребителя может быть установлен адаптер FC; ST; SC или LC типа;
- разъем измерителя оптической мощности, оборудованный универсальным адаптером;
- разъем визуального детектора повреждений, оборудованный универсальным адаптером.
Для предохранения от ударов и повреждений корпус рефлектометра снабжен защитным резиновым кожухом.
Для сохранения результатов измерений в рефлектометр установлена SD-карта, позволяющая сохранять не менее 1000 файлов рефлектограмм.
Для ограничения доступа внутрь корпуса прибора производится его пломбирование. Пломбируется крепежный винт на задней панели рефлектометра при помощи пломбирующей наклейки.
Место размещения наклейки со знаком утверждения типа
Место нанесения знака поверки
Программное обеспечение (далее по тексту - ПО), входящее в состав рефлектометров, выполняет функции отображения на экране прибора информации в удобном для оператора виде, а также задания условий измерений. ПО разделено на две части.
Метрологически значимая часть ПО прошита в памяти микроконтроллера прибора. Интерфейсная часть ПО запускается на приборе и служит для отображения, обработки и сохранения результатов измерений.
Идентификационные данные (признаки) метрологически значимой части программного обеспечения указаны в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | OFL280C-100 OFL280C-102 0FL280C-103 |
| Номер версии (идентификационный номер) ПО | 1.2.04b.1006F-ENG и выше |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню защиты «высокий» в соответствии с Р 50.2.077-2014..
Таблица 2
| Наименование характеристики | Значение характеристики | ||
| модель FOD-7305 | модель FOD-7307 | модель FOD-7308 | |
| Тип волокна | одномодовое, 9/125 мкм | ||
| Рабочие длины волн, нм | 1310±20 1550±20 | 1310±20 1490+20 1550±20 | 1310±20 1550±20 1625+10 |
| Динамический диапазон измерений ослабления1, дБ, не менее (по уровню 98 % от максимума шумов, при длительности импульса 10 мкс) | -для длины волны 1310 нм: 34 -для длины волны 1550 нм: 32 | - для длины волны 1310 нм: 34 - для длины волны 1490 нм: 32 - для длины волны 1550 нм: 32 | - для длины волны 1310 нм: 34 - для длины волны 1550 нм: 32 - для длины волны 1625 нм: 30 |
| Пределы допускаемой абсолютной погрешности измерений ослабления, дБ | ДА= ±0,05-А, где А - измеряемое ослабление, дБ | ||
| Диапазоны измеряемых длин, км | от 0 до 0,25; от 0 до 0,5; от 0 до 1; от 0 до 1,5; от 0 до 3; от 0 до 6; от 0 до 15; от 0 до 30; от 0 до 60; от 0 до 120; от 0 до 240 | ||
| Пределы допускаемой абсолютной погрешности при измерении длины, м | DL =±( 1+5 • 10-5L+5), где L - измеряемая длина, м; 5 - дискретность отсчета в измеряемом диапазоне длин, м. 5=0,05 м в диапазоне от 250 м до 1,5 км; 5=0,1 м в диапазоне от 1,5 до 3,0 км; 5=0,2 м в диапазоне от 3,0 до 6,0 км; 5=0,5 м в диапазоне от 6,0 до 15,0 км; 5=1 м в диапазоне от 15,0 до 30,0 км; 5=2 м в диапазоне от 30,0 до 60,0 км; 5=8 м в диапазоне от 60,0 до 120,0 км; 5=16 м в диапазоне от 120,0 до 240,0 км | ||
| Мертвая зона при уровне отражения минус 45 дБ, м, не более: - при измерении ослабления - при измерении положения неоднородности | 3,5 0,8 | ||
| Длительность зондирующих импульсов, нс | 5+2-1; 10+5-2; 30+5-2; 100±10 %, 300±10 %, 1000±10 %, 3000±10 %, 10000±10 %, 20000±10% | ||
| 1 Динамический диапазон - разность в децибелах между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптического кабеля, и уровнем шумов при длительности импульса 10 мкс, усреднении 3 мин | |||
Таблица 3
| Наименование характеристики | Значение характеристики широкополосного измерителя оптической мощности для моделей FOD-7305, FOD-7307, FOD-7308 |
| Длины волн градуировки, нм | 1310, 1490, 1550, 1625, 1650 |
| Диапазон отображаемых значений уровня средней мощности оптического излучения, дБм 2 | от -50 до +23 |
| Диапазон измерений уровня средней мощности оптического излучения, дБм | от -50 до +3 |
| Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн градуировки при уровне мощности (минус 10±1) дБм, дБ | ±0,25 |
| Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн градуировки при уровне мощности от минус 50 до 3 дБм, дБ | ±0,7 |
| 2 Здесь и далее (дБм) обозначает (дБ) относительно 1 мВт | |
| Наименование характеристики | Значение характеристики PON-измерителя оптической мощности для модели FOD-7308 |
| Длины волн градуировки, нм | 1490, 1550 |
| Диапазон отображаемых значений уровня средней мощности оптического излучения, дБм 2 | от -50 до +23 |
| Диапазон измерений уровня средней мощности оптического излучения, дБм | от -50 до +3 |
| Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн градуировки при уровне мощности (минус 10±1) дБм, дБ | ±0,5 |
| Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн градуировки при уровне мощности от минус 50 до 3 дБм, дБ | ±0,7 |
Таблица 5
| Наименование характеристики | Значение характеристики источника оптического излучения для моделей | ||
| FOD-7305 | FOD-7307 | FOD-7308 | |
| Длины волн излучения, нм | 1310±20 1550±20 | 1310±20 1490±20 1550±20 | 1310±20 1550±20 1625±10 |
| Уровень выходной мощности в непрерывном режиме, дБм, не менее | -2,5 | ||
| Нестабильность уровня мощности излучения за 15 минут, дБ, не более | ±0,1 | ||
Таблица 6
| Электропитание осуществляется: - от одной сменной LiIon батареи напряжением, В - от сети переменного тока через блок питания (сетевой адаптер) напряжением, В частотой, Гц | 10,8 220±22 50±0,5 |
| Г абаритные размеры (высота х ширина х глубина), мм, не более | 190x113x48 |
| Масса, кг, не более | 0,75 |
| Условия эксплуатации: Температура окружающей среды, °С Относительная влажность воздуха, % (при температуре плюс 30 °С, без конденсации) | От -10 до +40 До 90 |
наносится на титульный лист Руководства по эксплуатации АПБР.418233.013РЭ печатным способом и в виде наклейки на заднюю панель корпуса рефлектометра методом наклеивания.
Таблица 7
| Наименование | Количество, шт. |
| Рефлектометр оптический моделей FOD-7305, FOD-7307, FOD-7308* | 1 |
| Блок питания (зарядное устройство) | 1 |
| USB кабель | 1 |
| Защитный резиновый кожух | 1 |
| Руководство по эксплуатации АПБР.418233.013 РЭ | 1 |
| Сумка для переноски | 1 |
| Сменные оптические адаптеры** | 1 |
| * Модель указывается при заказе. ** Тип адаптера указывается при заказе. | |
осуществляется по документам: Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки», ГОСТ Р 8.720-2010 «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи информации. Методика поверки».
Основные средства поверки:
1 Государственный рабочий эталон единиц длины и ослабления в световоде в диапазонах от 0,06 до 600,00 км и от 0,5 до 20,0 дБ по ГОСТ 8.585-2013
Основные метрологические характеристики:
Рабочие длины волн оптического излучения: 850+30, 1300+30, 1310+30, 1490+30, 1550+30, 1625+30 нм.
Диапазон воспроизведения единицы длины: для длин волн 850 и 1300 нм 0,07 - 100 км; для длин волн 1310, 1490, 1550, 1625 нм от 0,06 до 600 км.
Пределы абсолютной погрешности при воспроизведении длины: А = +(0,15+5 • 10-6L), где L - воспроизводимая длина, м.
Диапазон воспроизведения единицы ослабления от 0,5 до 20 дБ.
Пределы абсолютной погрешности при воспроизведении единицы ослабления: для длин волн 850 и 1300 нм +0,02 A; для длин волн 1310, 1490, 1550, 1625 нм +0,015 A, где А -измеряемое вносимое ослабление, дБ.
2 Государственный рабочий эталон единицы средней мощности оптического излучения в
11 2
волоконно-оптических системах передачи в диапазоне от 10 до 10 на длинах волн от 500 до 1700 нм по ГОСТ 8.585-2013
Основные метрологические характеристики:
11 2
- диапазон измеряемой средней мощности оптического излучения (10 -10 ) Вт
- длины волн градуировки измерителя мощности, фиксированные в диапазонах: 632,8 нм; 840-860 нм; 1064 нм; 1300-1320 нм; 1540-1560 нм; 1485-1495 нм; 1620 -1630 нм;
- пределы допускаемой относительной погрешности измерений средней мощности опти-
11 3
ческого излучения на длинах волн градуировки: в диапазоне от 10 -2 -10" включительно
-3 -2
- пределы допускаемой относительной погрешности измерений средней мощности оптического излучения в рабочем спектральном диапазоне ±5 %.
3 Осциллограф цифровой запоминающий WaveJet 352.
Основные метрологические характеристики:
Диапазон измерений: 0 - 500 МГц.
Погрешность измерений: ±1,5 %.
Знак поверки наносится на корпус прибора способом наклеивание (рис 2).
«Рефлектометр оптический моделей FOD-7305, FOD-7307, FOD-7308. Руководство по эксплуатации АПБР.418233.013РЭ», раздел 9.
ГОСТ 8.585-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации
ГОСТ Р 8.720-2010 Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи информации. Методика поверки
Р 50.2.071-2009 Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки
Технические условия ТУ 4381-013-85801186-15 (АПБР. 418233.013ТУ)
