| Номер в госреестре | 64632-16 |
| Наименование СИ | Установки поверочные малогабаритные |
| Обозначение типа СИ | МПУ СЭМ |
| Изготовитель | ООО "Фирма "Системы электроники и медицины" (СЭМ), г.Новосибирск; ОАО "БСКБ "Вега", г.Бердск |
| Год регистрации | 2016 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

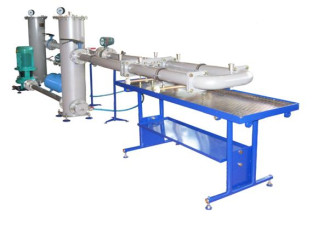

Установки поверочные малогабаритные МПУ «СЭМ» (в дальнейшем - установки) предназначены для измерений объемного расхода и объема протекающей жидкости.
Принцип действия установок основан на сравнении результатов измерений объема жидкости, пролитой через рабочие средства измерений в течение заданного интервала времени с результатами измерений этого же объема жидкости, измеренного эталоном.
В установках в качестве эталона, могут быть использованы набор эталонных расходомеров (преобразователей расхода) с измерителем интервала времени или мерники металлические эталонные 2-го разряда.
В зависимости от используемого эталона, в установках используется два метода определения погрешностей рабочих средств измерений:
Метод сличения - при использовании в качестве эталона эталонных преобразователей
расхода.
Объемный метод - при использовании в качестве эталона мерников 2-го разряда.
В качестве рабочей жидкости в установках используется вода питьевая по СанПиН 2.1.4.1074-2001.
Установки выпускается в двух модификациях: МПУ «СЭМ»-1 и МПУ «СЭМ»-2, отличающихся тем, что в состав модификации МПУ «СЭМ»-2 не входят мерники и соответственно контур, обеспечивающий объемный метод измерений.
Каждая модификация выпускается в трех исполнениях МПУ «СЭМ»-1(2)-016; МПУ «СЭМ»-1(2)-050; МПУ «СЭМ»-1(2)-200, отличающихся значением наибольшего создаваемого расхода и соответственно диаметрами условного прохода (Ду) основных и дополнительных первичных преобразователей (в дальнейшем - ПП) эталонных расходомеров. При комплектовании установок термоэлектронагревателем поверочной жидкости к названию установки добавляется буква Т: МПУ «СЭМ»-1(2)-Т.
Базовая модификация установок МПУ «СЭМ»-2 состоит из гидравлической части, включающей систему основных трубопроводов, эталонный расходомер основного трубопровода, патрубки-переходники, испытательный участок, оборотную емкость, буферную емкость, запорно-регулирующую арматуру, электронасос базовой комплектации, частотный преобразователь управления электронасосом и блок коммутации и индикации (БКИ). В зависимости от исполнения в составе установок поставляется одна или две системы обводных трубопроводов, включая эталонные расходомеры обводных трубопроводов и запорную арматуру.
При необходимости, если по условиям применения предъявляются повышенные требования к стабилизации потока, установки дополнительно комплектуется электронасосом малых расходов и гидрокомпенсатором.
Модификация установок МПУ «СЭМ»-1 включает полностью МПУ «СЭМ»-2 и дополнительно накопительную емкость, набор мерников и перекидное устройство.
В качестве аппаратуры для измерений интервала времени используется тепловычислитель «Тепло-ЗВЭ» в режиме измерений интервалов времени, входящий в состав БКИ. Он же используется для отображения результатов измерений расхода эталонными расходомерами и рабочими средствами измерений. В составе установок может применяться до З-х тепловычислителей «Тепло-ЗВЭ» для обеспечения возможности одновременного получения результатов измерений максимального числа устанавливаемых рабочих средств измерений.
Работа всех тепловычислителей синхронизирована, в том числе работа по нажатию кнопки СТАРТ/СТОП.
Для защиты от несанкционированного доступа к внутренним частям тепловычислителей «Тепло-ЗВЭ» и изменений параметров их настройки корпус пломбируется свинцовой пломбой с нанесением знака поверки.
представлено встроенным программным обеспечением (в дальнейшем - ПО) управляющего микроконтроллера тепловычислителя «Тепло-ЗВЭ» и вспомогательным автономным ПО -сервисными программами для настройки и считывания данных, выполняемыми на внешней ЭВМ. Встроенное ПО установок не подвергается разделению и является метрологически значимым. Информационный обмен встроенного ПО установок с внешними устройствами осуществляется посредством асинхронного последовательного интерфейса (RS232C, RS485) с использованием протокола Modbus. Перечень реализованных команд протокола приведен в руководстве по эксплуатации ШПИЮ. 421363.001.01РЭ. В соответствии с данным перечнем команд протокол обмена может быть отнесён к защищённым, поскольку не предусматривает команд, способных оказать влияние на встроенное ПО установок. Помимо внешних устройств с цифровым интерфейсом, встроенное ПО установок обрабатывает сигналы от двух подключаемых внешних кнопок - «СТАРТ/СТОП» и «СБРОС», которые используются при организации определения погрешностей преобразователей расхода в режиме пуска «Старт/Стоп».
Идентификационные признаки встроенного ПО установок указаны в таблице 1.
Идентификационные признаки автономного ПО установок указаны в таблице 2.
Таблица 1 - Идентификационные признаки встроенного программного обеспечения
| Наименование программного обеспечения | Встроенное ПО управляющего микроконтроллера тепло-вычислителя «Тепло-3 ВЭ» |
| Идентификационное наименование ПО | Т3ВЭ firmware |
| Номер версии (идентификационный номер ПО) | 26 |
| Цифровой идентификатор ПО | Исполняемый код недоступен для считывания и модификации |
Таблица 2 - Идентификационные признаки автономного программного обеспечения
| Наименование программного обеспечения | Конфигурационная программа |
| Идентификационное наименование ПО | SAPO.exe |
| Номер версии (идентификационный номер ПО) | 2.2.0.0 |
| Цифровой идентификатор ПО | e3b6f353fa3d63602de0a29b68e70873 |
Уровень защиты встроенного ПО установок и метрологически значимых данных (параметров настройки, архивов результатов измерений) соответствует высокому уровню по Р 50.2.077-2014, уровень защиты автономного ПО установок - программы SAPO.exe соответствует среднему уровню по Р 50.2.077-2014.
Метрологические и технические характеристики установок приведены в таблице 3.
Таблица 3 - Метрологические и технические характеристики установок
| Наименование | МПУ «СЭМ»-016 | МПУ «СЭМ»-050 | МПУ «СЭМ»-200 |
| Диапазон воспроизводимых расходов при методе сличений не менее чем, м3/ч: для основного трубопровода для обводных трубопроводов1) | От 2,0 до 16 От 0,02 до 2,0 | От 2 до 50 От 0,02 до 2,0 | От 10 до 200 От 2,0 до 16 От 0,02 до 2,0 |
| Пределы допускаемой относительной погрешности измерения объема и объемного расхода методом сличений, % (в диапазоне расходов, м3/ч) | ±0,3 (от 0,1 до 16) ±0,5 (от 0,04 до 0,1) ±1,0 (от 0,02 до 0,04) | ±0,3 (от 0,1 до 50) ±0,5 (от 0,04 до 0,1) ±1,0 (от 0,02 до 0,04) | ±0,3 (от 0,1 до 200) ±0,5 (от 0,04 до 0,1) ±1,0 (от 0,02 до 0,04) |
| Диапазон воспроизводимых расходов при объемном методе не менее чем, м3/ч: | от 0,02 до 8 | от 0,02 до 25 | от 0,02 до 50 |
| Пределы допускаемой относительной погрешности измерения объема и объемного расхода объемным методом, %: | ±0,15 | ||
| Диапазон температур поверочной жидкости при объемном методе, °С | от 10 до 30 | ||
| Нестабильность усредненного значения расхода не более, % | ±0,3 | ||
| Пределы допускаемой относительной погрешности задания и измерения интервалов времени, % | ±0,01 | ||
| Нестабильность температуры рабочей жидкости, при методе сличений не более, °С | ±3 | ||
| Пределы допускаемой абсолютной погрешности измерения температуры поверочной жидкости, °С | ±0,5 | ||
| Максимальное давление воды при работе по методу сличений, МПа | 0,6 | ||
| Электропитание от сети переменного тока напряжением, В частотой, Гц | 220 (+22/-33) и 380 (+38/-57) 50 (±1) | ||
| Потребляемая мощность, кВ А, не более | 5 | 15 | 25 |
| Установки устойчивы к следующим климатическим воздействиям: | |||
| температура окружающей среды, °С | от 15 до 25 | ||
| температура рабочей жидкости (за исключением МПУ «СЭМ»-1(2)-Т) | от 10 до 35 | ||
| температура рабочей жидкости (только для МПУ «СЭМ»-1(2)-Т) при методе сличений 2), °С | от 10 до 90 | ||
| относительная влажность воздуха при 20 °С, % | от 30 до 80 | ||
| атмосферное давление, кПа | от 84 до 106,7 | ||
| Среднее время наработки на отказ, часов, не менее | 60000 | ||
| Средний срок службы, лет, не менее | 10 | ||
| Примечание: 1) Может отсутствовать. 2) Диапазон температур, в котором обеспечиваются погрешности измерения объема и объемного расхода эталонными расходомерами, должен определяться диапазоном температур, указанным в описании типа эталонных расходомеров. | |||
Основные параметры и размеры установок приведены в таблице 4.
Таблица 4 - Основные параметры и размеры установок
| Наименование | МПУ «СЭМ»-016 | МПУ «СЭМ»-050 | МПУ «СЭМ»-200 |
| Диаметры условного прохода основного трубопровода и ПП основного эталонного расходомера, мм | 25(50)1) | 50 | 100 |
| Диаметры условного прохода обводных трубопроводов 2) и ПП дополнительных эталонных преобразователей расхода, мм | 10 | 10 или 15 | 25 или 10 |
| Диаметры условного прохода рабочих средств измерений, мм | от 10 до 40 | от 10 до 50 | от 10 до 150 |
| Максимальное количество рабочих средств измерений, одновременно устанавливаемых на испытательный участок | от 1 до 10 в зависимости от Ду | ||
| Объёмы измерительных емкостей3), дм3 | 100, 10 | 200, 50, 10 | 1000, 500, 50, 10 |
| Объём накопительного бака дм3 , не менее | 300 | 500 | 1500 или 500 |
| Потребляемая мощность кВ А, не более | 5 | 15 | 25 |
| Рабочая жидкость | Вода питьевая по СанПиН 2.1.4.1074-2001 | ||
| Занимаемая площадь, м2, не более | 15 | 40 | 60 |
| Примечание: 1) в скобках указан диаметр условного прохода, допускаемый на замену, 2) может отсутствовать, 3) набор измерительных емкостей может уточняться при заказе | |||
наносится на табличку, закрепленную на основном трубопроводе установок, литографической печатью и титульный лист руководства по эксплуатации ШПИЮ.421463.001РЭ по центру сверху типографским способом.
Комплектность установок приведена в таблице 5.
Таблица 5 - Комплектность установок
| Наименование | Обозначение | Примечание |
| Установка поверочная малогабаритная МПУ «СЭМ»-2 | ШПИЮ.421463.001 | |
| Емкость буферная с теплоэлектронагревателем (ТЭН) | ШПИЮ.421463.011 | Для МПУ «СЭМ»-1(2)-Т |
| Наименование | Обозначение | Примечание |
| Накопительная емкость | ШПИЮ.421463.004 | Для МПУ «СЭМ»-1 |
| Набор измерительных емкостей | По ГОСТ 8.400 | Для МПУ «СЭМ»-1 |
| Перекидное устройство | ШПИЮ.421463.005 | Для МПУ «СЭМ»-1 |
| Комплект патрубков-переходников | ШПИЮ.421463.006 | См. Примечание |
| «Установки поверочные малогабаритные МПУ «СЭМ». Ведомость эксплуатационных документов | ШПИЮ.421463.001ВЭ | |
| Эксплуатационная документация согласно ШПИЮ.421462.002ВЭ, в том числе: «Установки поверочные малогабаритные МПУ «СЭМ». Методика поверки» «Установки поверочные малогабаритные МПУ «СЭМ». Руководство по эксплуатации» | ШПИЮ.421463.001МП ШПИЮ.421463.001РЭ | |
| Примечание: Комплект патрубков - переходников и патрубков - проставок в составе гидравлической части установки определяется таблицей 6. Комплект патрубков - проставок формируется из расчета одновременной установки максимального числа рабочих средств измерений, указанных в заказе. | ||
Таблица 6 - Комплект патрубков - переходников и патрубков - проставок в составе гидравлической части установки
| Внутренние диаметры входящих в комплект установки Патрубков - переходников и патрубков - проставок, мм | |
| С присоединительными размерами под водосчетчик или преобразователь расхода с резьбовым креплением | С присоединительными размерами под водосчетчик или преобразователь расхода с фланцевым креплением |
| 10,15, 20, 25, 32, 40, 50 | 10,15, 20, 25, 32, 40, 50, 65, 80, 100, 150 |
осуществляется по документу ШПИЮ.421463.001МП «Установки поверочные малогабаритные МПУ «СЭМ». Методика поверки», утвержденному ФГУП «СНИИМ» 09 июня 2016 г.
Основные средства поверки:
Мегомметр М4100/3 (Номер в Государственном реестре средств измерений 3424-73);
Термометр лабораторный ТЛ-4 (Номер в Государственном реестре средств измерений 303-61); Частотомер электронно-счетный Ч3-55 (Номер в Государственном реестре средств измерений 6513-78);
Рабочий эталон объема и массы жидкости 1-го разряда по ГОСТ 8.142-2013 или ГОСТ 8.510-2002.
Средства поверки по ГОСТ 8.400-2013 ГСИ. Мерники металлические эталонные. Методика поверки
Знак поверки наносится на свидетельство о поверке и навесные пломбы на месте пломбирования тепловычислителей «Тепло-3ВЭ».
Методика (метод) измерений изложен в ШПИЮ.421462.002РЭ «Установки поверочные малогабаритные МПУ «СЭМ». Руководство по эксплуатации».
ГОСТ 8.145-75 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема объемного расхода жидкости в диапазоне от 3 10-6 до 10 м3/с
ШПИЮ.421463.001 ТУ Установки поверочные малогабаритные МПУ «СЭМ». Технические условия
