| Номер в госреестре | 64639-16 |
| Наименование СИ | Газоанализаторы-сигнализаторы взрывоопасных газов и паров стационарные |
| Обозначение типа СИ | СИГНАЛ-033 |
| Изготовитель | ООО "Политехформ-М", г.Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 28.07.2021 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы-сигнализаторы взрывоопасных газов и паров стационарные «СИГНАЛ-033» (далее - газоанализаторы) предназначены для измерений объемной доли кислорода, довзрывоопасных концентраций метана и пропана, массовой концентрации оксида углерода и аммиака в газовоздушных смесях.
Газоанализаторы «СИГНАЛ-033» являются стационарными многоканальными приборами непрерывного действия. Способ отбора пробы - диффузионный.

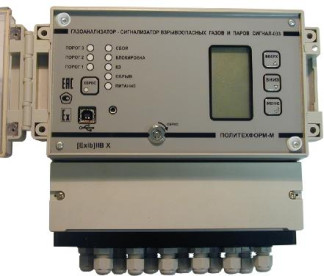

Газоанализаторы состоят из двух блоков: блока управления (БКУ) и выносных датчиков. На передней панели пластикового корпуса БКУ расположены органы управления работой газоанализатора и жидкокристаллический экран, на котором отражаются текущие измеренные значения, отображения состояния датчиков (неисправность, превышение порогов сигнализации). Через имеющиеся реле БКУ управляет включением-выключением световой и звуковой сигнализациями, расположенными на датчиках. В газоанализаторах установлено от одного до трех порогов срабатывания сигнализации. Два предупредительных и один аварийный. Измерительная информация может передаваться на ПВЭМ через имеющийся в БКУ интерфейс RS485 по протоколу MODBUS RTU. К блоку БКУ может быть подключено от одного до четырех датчиков на расстояние до 10000 м.
Принцип действия:
- термокаталитический (датчики МИГ-ТК) для измерений довзрывоопасных концентраций метана и пропана в газовоздушных смесях,
- оптико-абсобционный (датчики МИГ-ОП) для измерений довзрывоопасных концентраций метана и пропана в газовых смесях с небольшим содержанием кислорода,
- электрохимический (датчики МИГ-ЭЛ) для измерений массовой концентрации оксида углерода и аммиака в газовоздушных смесях.
В датчиках сигнал, поступающий с чувствительного элемента, преобразуется в компенсированный по температуре нормализованный телеметрический сигнал, который преобразовывается в БКУ в значение измеряемой величины и выводится на экран. Датчики выпускаются в пластмассовых и силуминовых корпусах. Маркировку взрывозащиты 1 ExibdIIBT4 имеют датчики МИГ-ТК и 1 ExibIIBT4 - датчики МИГ-ОП и МИГ-ЭЛ. Степень защиты корпуса БКУ и датчиков - IP54.
Газоанализаторы могут использоваться как автономно, так и в составе измерительных систем.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | SO3n-pylt.hex |
| Номер версии (идентификационный номер) ПО | 1.708-11.04.16 или 1.714.-11.04.16 |
| Цифровой идентификатор ПО | 53ВЕ или 7995 |
| Алгоритм вычисления цифрового идентификатора | CRC16 |
Газоанализаторы-сигнализаторы «СИГНАЛ-033» имеют встроенное программное обеспечение (ПО), разработанное предприятием-изготовителем предназначенное для обработки сигналов с первичных преобразователей и вывода результатов на экран; для хранения данных градуировки; для работы сигнализации, оповещающей о включении электропитания, о неисправности прибора, о достижении установленных аварийных порогов содержания измеряемого компонента.
Программное обеспечение газоанализаторов защищено от непреднамеренных и преднамеренных изменений с помощью специальных программных средств (электронное опечатывание) и механического опечатывания (пломбирования). Уровень защиты программного обеспечения в соответствии с Р 50.2.077-2014 - «высокий».
Влияние программного обеспечения газоанализаторов-сигнализаторов учтено при нормировании метрологических характеристик.
представлены в таблицах 2 - 6.
Таблица 2 - Характеристики газоанализаторов-сигнализаторов «СИГНАЛ-033» с датчиками
| МИГ-ТК-СН4, МИГ-ТК-СэНв, МИГ-ОП-СН | [4, МИГ-ОП-С3Н8 | |||
| Наименование характеристики | Значения характеристик | |||
| Газоанализаторы-сигнализаторы «СИГНАЛ-033» с датчиками | ||||
| МИГ-ТК- СН4 | МИГ-ТК- С3Н8 | МИГ-ОП- СН4 | МИГ-ОП- С3Н8 | |
| метан | пропан | метан | пропан | |
| Диапазон измерений довзрывоопасных концентраций метана и пропана, % НКПР | от 15 до 50 | |||
| Пределы допускаемой основной абсолютной погрешности измерений довзры-воопасных концентраций метана и пропана, % НКПР | ±5 | |||
| Диапазон показаний измерений довзры-воопасных концентраций метана и пропана, %НКПР | от 0 до 50 | от 0 до100 | ||
| Время прогрева, мин | 15 | |||
| Время установления показаний Т90, с | 30 | |||
| Предел допускаемой дополнительной погрешности от изменения температуры окружающего воздуха на каждые 10 оС от нормальной температуры (20 оС), в долях от основной погрешности | 0,5 | |||
| Пороги срабатывания сигнализации, % НКПР | 10 20 | |||
Таблица 3 - Характеристики газоанализаторов-сигнализаторов «СИГНАЛ-033» с датчиками МИГ-ЭЛ-СО-ЕСО МИГ-ЭЛ-СО-AF МИГ-ЭЛ-КН3-МЮ000 МИГ-ЭЛ-КН3-МЮ000 МИГ-ЭЛ-КН3-РЬ1000
| Наименование характеристики | Значения характеристик | |
| Газоанализаторы-сигнализаторы «СИГНАЛ-033» с датчиками | ||
| МИГ-ЭЛ- МИГ-ЭЛ- СО-ECO со-af | МИГ-ЭЛ- МИГ-ЭЛ-NH3-MR1000 NH3-PL1000 | |
| оксид углерода | аммиак | |
| Диапазон измерений массовой концентрации, мг/м3 | от 0 до 250 | от 0 до 500 |
| Пределы допускаемой основной погрешности: - приведенной к конечному значению диапазона измерений(5пр) | ±25 % в диапазоне от 0 до 110 мг/м3 включ. | ±25 % в диапазоне от 0 до 165 мг/м включ. |
| - относительная (5отн) | ±25 % в диапазоне св. 110 до 250 мг/м3 | ±25 % в диапазоне св. 165 до 500 мг/м3 |
| Диапазон показаний, мг/м3 | от 0 до 300 | от 0 до 710 |
| Время прогрева, мин | 15 | 30 |
| Время установления показаний Т90, | 60 с | 20 мин |
| Предел допускаемой дополнительной погрешности от изменения температуры окружающего воздуха на каждые 10оС от нормальной температуры 20оС, в долях от основной погрешности | 0,5 | |
| Пороги срабатывания сигнализации, мг/м3 | 20 100 | 20 60 500 |
Таблица 4 - Характеристики газоанализаторов-сигнализаторов «СИГНАЛ-033» с датчиком с датчиком МИГ-ЭЛ-О2
| Наименование характеристики | Значения характеристик |
| датчик МИГ-ЭЛ-О2 | |
| Диапазон измерений объемной доли кислорода, % | от 14 до 22 |
| Пределы допускаемой основной абсолютной погрешности объемной доли кислорода, % | ±1 |
| Диапазон показаний объемной доли кислорода, % | от 1 до 22 |
| Время прогрева, мин | 30 |
| Время установления показаний Т90, с | 30 |
| Предел допускаемой дополнительной погрешности от изменения температуры окружающего воздуха не каждые 10 оС от нормальной температуры (20 оС), доля основной погрешности | 0,5 |
| Порог срабатывания сигнализации объемная доля кислорода, % | 18 |
Условия эксплуатации представлены в таблице 5.
| Блоки газоанализатора-сигнализатора | Характеристики | ||
| Температура воздуха, окружающего блоки, оС | Атмосферное давление, кПа | Относительная влажность, % | |
| БКУ | от -20 до +40 | от 84 до 106,7 | от 30 до 80 |
| МИГ-ТК-СН4 | от -10 до +40 | ||
| МИГ-ТК-С3Н8 | |||
| МИГ-ОП-СН4 | от -40 до +50 | ||
| МИГ-ОП-С3Н8 | |||
| МИГ-ЭЛ-О2 | от -30 до +55 | ||
| МИГ-ЭЛ-СО-ЭСО | от -10 до +50 | ||
| МИГ-ЭЛ-NHз-MR1000 | |||
| МИГ-ЭЛ-NH3-PL1000 | от -30 до +50 | ||
| МИГ-ЭЛ-СО-AF | |||
Таблица 6 - Технические характеристики
| Напряжение питания газоанализатора от сети переменного тока, В Частота тока, Гц | гугуг\ + 10% 220 -15% 50±1 |
| Потребляемая мощность, В-А: - в режиме измерений | 25 |
| - в аварийном режиме | 30 |
| Габаритные размеры Д*Ш*В, мм, не более: - блок управления (БКУ) | 216х247х117 |
| - датчики всех типов в силуминовом корпусе | 109х118х54 |
| - датчики всех типов в пластмассовом корпусе | 130х112х66 |
| Масса, кг, не более: - блок управления (БКУ) | 2 |
| - датчики всех типов в силуминовом корпусе | 0,6 |
| - датчики всх типов в пластмассовом корпусе | 0,3 |
| Средняя наработка на отказ, ч, не менее | 10000 |
наносится на лицевую панель прибора и на титульный лист руководства по эксплуатации в виде штампа.
Комплект поставки газоанализаторов-сигнализаторов «СИГНАЛ-033» включает газоанализатор в составе:
- блок управления (БКУ) - 1шт.;
- от одного до четырех датчиков: МИГ-ТК-СН4, МИГ-ТК-С3Н8, МИГ-ОП-СН4, МИГ-ОП-С3Н8, МИГ-ЭЛ-О2, МИГ-ЭЛ-СО-ЭСО, МИГ-ЭЛ-СО-AF, МИГ-ЭЛ-NHз-MR1000, МИГ-ЭЛ-NH^ PL1000;
- аппликатор - 1 шт.;
- руководство по эксплуатации ГКПС 63.00.00.000 РЭ с методикой поверки (Приложение Г к ГКПС 63.00.00.000 РЭ) - 1 шт.
осуществляется по документу ГКПС 63.00.00.000 РЭ «Газоанализаторы-сигнализаторы взрывоопасных газов и паров стационарные «СИГНАЛ-033». Методика поверки», приведенному в Приложении Г к Руководству по эксплуатации, утвержденному ФГУП «ВНИИМС» 28 июня 2016 г.
Основные средства поверки:
- государственные стандартные образцы - газовые смеси метан - воздух, объемная доля метана от 0,88±0,06 % до 0,90±0,06 % (ГСО 10532-2014), от 1,9±0,07 до 2,0±0,07 % (ГСО 10530-2014);
- государственные стандартные образцы - газовые смеси пропан - воздух, объемная доля пропана от 0,34±0,03 % до 0,36±0,03 % (ГСО 10704-2015), от 0,75±0,03 % до 0,80±0,03% (ГСО 10704-2015);
- государственные стандартные образцы - газовые смеси оксид углерода - воздух, массо-
33
вая концентрация оксида углерода от 100±9 мг/м до 105±9 мг/м (ГСО 10703-2015), от 240±12 мг/м3 до 245±12 мг/м3 (ГСО 10705-2015);
- государственные стандартные образцы - газовые смеси аммиак - воздух, массовая концентрация от 155±14 мг/м3 до 160±14 мг/м3, (ГСО 10547-2014), от 450±28 мг/м3 до 470±28 мг/м3 (ГСО 10547-2014);
- государственные стандартные образцы - газовые смеси кислород - азот, объемная доля, от 15±0,3 % до 15,5±0,3 % (ГСО 10530-2014), от 19±0,3 % до 20±0,3 % (ГСО 10530-2014);
Знак поверки наносится на лицевую панель блока управления.
приведены в документе ГКПС 63.10.00.000 РЭ «Газоанализаторы-сигнализаторы взрывоопасных газов и паров стационарные «СИГНАЛ-033». Руководство по эксплуатации».
1 ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
2 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
3 ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.
4 ГОСТ IEC 60079-29-1-2013 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Требования к эксплуатационным характеристикам газоанализаторов горючих газов.
5 ТУ 4215-007-45167996-14 Газоанализаторы-сигнализаторы взрывоопасных газов и паров стационарные «СИГНАЛ-033». Технические условия.
