Государственный реестр средств измерений

Датчики осевых и радиальных биений ПЛИ 089, 64643-16

64643-16
Датчики осевых и радиальных биений ПЛИ 089 (далее - датчики) предназначены для измерения осевых и радиальных перемещений валов изделий и преобразования их в аналоговый электрический сигнал (напряжение постоянного тока).
Карточка СИ
Номер в госреестре 64643-16
Наименование СИ Датчики осевых и радиальных биений
Обозначение типа СИ ПЛИ 089
Изготовитель АО "НИИ физических измерений" (НИИФИ), г.Пенза
Год регистрации 2016
Срок свидетельства 28.07.2021
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Датчики осевых и радиальных биений ПЛИ 089 (далее - датчики) предназначены для измерения осевых и радиальных перемещений валов изделий и преобразования их в аналоговый электрический сигнал (напряжение постоянного тока).

Описание

Датчик состоит из первичного измерительного преобразователя (ПИП) с кабельной перемычкой и вторничного измерительного преобразователя (ВИП).

ПИП датчика состоит из керамического корпуса, соединенного с титановым корпусом, используемым для установки ПИП датчика на изделии. Внутри корпуса размещены измерительная и компенсационная катушки индуктивности. Для подключения ПИП датчика к ВИП используется розетка РС7ТВ.

ВИП датчика предназначен для преобразования сигналов, поступающих с ПИП датчика, в выходные сигналы в виде напряжения постоянного тока, пропорциональные осевому или радиальному биению объекта измерения относительно рабочего торца ПИП датчика.

ВИП датчика выполнен в виде отдельного блока с разъемами «ДАТЧИК» для подключения ПИП датчика и «ВЫХОД» для подключения источника питания и снятия выходных сигналов.

При изменении осевого или радиального зазора между объектом измерения и рабочим торцом ПИП датчика изменяется индуктивность измерительной катушки, а индуктивность компенсационной катушки остается неизменной. В результате сравнения токов, протекающих через катушки возникает разбаланс токов, который преобразуется в напряжение на выходе.

Датчики в зависимости от вида измеряемых биений, диапазона измерений, размера установочной резьбы и конструктивного исполнения ПИП датчика имеют 6 модификаций в соответствии с таблицей 1.

Таблица 1

Индекс и порядковый номер исполнения

Вид измеряемых биений

Диапазон измерений, мм

Размер установочной резьбы

Исполнение ПИП

датчика

Исполнение ВИП датчика

ПЛИ 089

осевые

от 0,1 до 2,8

М14х0,75

ПИП

ВИП

ПЛИ 089-01

радиальные

от 0,1 до 2,8

М14х0,75

ПИП

ВИП-01

ПЛИ 089-02

осевые

от 0,001 до 1,5

М10х0,75

ПИП-01

ВИП-02

ПЛИ 089-03

радиальные

от 0,01 до 1,5

М10х0,75

ПИП-01

ВИП-03

ПЛИ 089-04

осевые

от 0,1 до 1,0

М8х0,75

ПИП-02

ВИП-04

ПЛИ 089-05

радиальные

от 0,1 до 1,0

М8х0,75

ПИП-02

ВИП-05

В связи с условиями эксплуатации знак поверки наносится на свидетельство о поверке.

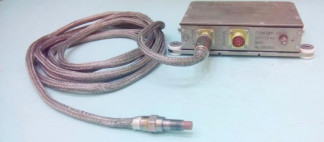

Общий вид датчика приведен на рисунке 1, габаритно-установочные размеры датчика-на рисунке 2.

На рисунке 3 представлена схема пломбировки датчика металлической пломбой (с проволокой) в процессе транспортировки и хранения от несанкционированного вмешательства, которое может привести к искажению результатов измерений.

Технические характеристики

Диапазоны измерений осевых и радиальных перемещений, мм Начальное значение выходного сигнала, В Конечное значение выходного сигнал, В

Пределы допускаемой основной приведенной погрешности измерения осевых и радиальных перемещений, %

Пределы допускаемой дополнительной погрешности измерения осевых и радиальных перемещений при воздействии повышенной температуры 83 °С, %

Пределы допускаемой дополнительной погрешности измерения осевых и радиальных перемещений при воздействии пониженной температуры минус 123 °С, %

Диапазон температуры окружающей среды, °С, не более Масса, не более, кг:

-    первичный измерительный преобразователь (ПИП) датчика;

-    вторичный измерительный преобразователь (ВИП) датчика Габаритные размеры, мм:

-    ВИП;

-    длина кабельной перемычки

0,01-1,5; 0,1-1; 0,1-2,8 0,25+0,25 5,75+0,25

±1

±1

±2

от минус 123 до 83

0,1

0,5

118,5max x 76,3max x 34max

+50

2505

30

Знак утверждения типа

наносится типографическим способом на титульных листах эксплуатационной документации.

Комплектность

В комплект поставки входят:

-    датчик осевых и радиальных биений ПЛИ 89;

-    формуляр СДАИ.402161.035ФО;

-    руководство по эксплуатации СДАИ.402161.035РЭ;

-    методика поверки СДАИ.402161.035МП.

Поверка

осуществляется по документу СДАИ.402161.035МП «Датчик осевых и радиальных биений ПЛИ 089. Методика поверки», утвержденному АО «НИИФИ» руководителем ЦИ СИ АО «НИИФИ» 25.08.2015 г.

Основные средства поверки:

-    мультиметр цифровой 34401А (Госреестр № 54848-13; диапазон от 0 до 1000 В, погрешность ±(0,0035 - 0,005)%);

-    источник питания постоянного тока Б5-71/4М (Госреестр № 23580-02; диапазон от 0,2 до 75 В, погрешность ±(0,008^^0,1^, диапазон от 0,1 до 4 А, погрешность ±(0,02Imax+0,05) А);

-    индикатор часового типа ИЧ 10 (Госреестр № 49310-12; диапазон от 0 до 10 мм, погрешность ±0,01 мм).

Сведения о методах измерений

Методика измерений содержится в руководстве по эксплуатации СДАИ.402161.035РЭ.

Нормативные документы

1    Датчики осевых и радиальных биений ПЛИ 089. Технические условия СДАИ.402161.035ТУ.

2    ГОСТ Р 8.763-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
