Дефектоскопы ультразвуковые на фазированной решетке ISONIC 2009, ISONIC 2010, 64646-16

64646-16
Дефектоскопы ультразвуковые на фазированной решетке ISONIC 2009, ISONIC 2010 (далее - дефектоскопы) предназначены для измерения глубины залегания дефектов и амплитуд сигналов от них при контроле сварных соединений, готовых изделий, полуфабрикатов.
Карточка СИ
Номер в госреестре 64646-16
Наименование СИ Дефектоскопы ультразвуковые на фазированной решетке
Обозначение типа СИ ISONIC 2009, ISONIC 2010
Изготовитель "Sonotron NDT", Израиль
Год регистрации 2016
Срок свидетельства 28.07.2021
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Дефектоскопы ультразвуковые на фазированной решетке ISONIC 2009, ISONIC 2010 (далее - дефектоскопы) предназначены для измерения глубины залегания дефектов и амплитуд сигналов от них при контроле сварных соединений, готовых изделий, полуфабрикатов.

Описание

Принцип действия дефектоскопов основан на способности ультразвуковых колебаний распространяться в контролируемых изделиях и отражаться от внутренних дефектов и граней изделий. Каждый принятый в процессе контроля сигнал усиливается, после чего преобразуется в А-скан и сохраняется в памяти дефектсокопа. При просмотре результатов контроля, восстанавливается А-скан в точке просмотра для анализа результатов. Дефектоскопы обеспечивают измерение координаты отражателя. Отображение эхо-сигналов возможно в развертках типа А, В, С, D, P. Возможен TOFD-контроль и визуализация результатов. Отличительной особенностью данных дефектоскопов является возможность работы с датчиками на фазированной решетке.

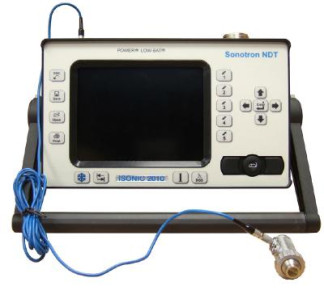

Конструктивно дефектоскоп является компьютеризированным прибором, выполненным в едином корпусе. Управление производится с встроенной клавиатуры и мыши или непосредственно с экрана (сенсорный экран). Программа обработки работает в среде ОС Windows. На верхней панели прибора находятся: коммутационные гнезда для подключения ультразвуковых преобразователей, разъем LPT для подключения принтера, разъем LAN для подключения к компьютерной сети, разъем для подключения дополнительного монитора. Пломбировка от несанкционированного доступа не осуществляется.

Основные отличия моделей ISONIC 2009 и ISONIC 2010 приведены в таблице 1.

Технические характеристики

ISONIC 2009

ISONIC 2010

Количество ультразвуковых каналов для подключения обычных и TOFD преобразователей, шт.

1 или 8

1 или 2

Количество каналов фазированной решетки (ФР), шт.

64

32

Расположение разъемов

На передней панели

На верхней панели

Дефектоскопы используются для контроля и диагностики изделий основного производства и технологического оборудования энергетики, нефтегазовых и нефтеперерабатывающих комплексов, машиностроения, металлургической промышленности, нефте- и газопроводах, железнодорожного транспорта и др.

Программное обеспечение

В Дефектоскопах применяется программное обеспечение, которое позволяет выполнять настройку параметров измерений, производить сбор, обработку и хранение данных.

Программное обеспечение (ПО) является частично разделенным, т.е. имеется возможность производить обновление модулей постобработки данных без изменения метрологической части ПО.

Идентификационные данные ПО приведены в таблице 2.

Таблица 2

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ISONIC 2009 Operating Software ISONIC 2010 Operating Software

Номер версии (идентификационный номер) ПО

2015-10-19    и выше для ISONIC 2009

2016-01-28    и выше для ISONIC 2010

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 3

Наименование характеристики

Значение

Диапазон номинальных значений амплитуды зондирующего импульса на нагрузке 50 Ом (12 уровней с шагом 7 В) каналов фазированной решетки, В

от 65 до 150 (двойной размах от 130 до 300)

Диапазон номинальных значений амплитуды зондирующего импульса на нагрузке 50 Ом каналов для подключения обычных и TOFD преобразователей, В:

-    для модификации ISONIC 2009 (12 уровней с шагом 9 В);

-    для модификации ISONIC 2010 (12 уровней с шагом 7 В).

от 85 до 200 (двойной размах от 170 до 400) от 65 до 150 (двойной размах от 130 до 300)

Отклонение амплитуды зондирующего импульса от номинальных значений, %

±10

Диапазон номинальных значений длительности зондирующего импульса, нс

от 50 до 600 с шагом 10 нс

Отклонение длительности зондирующего импульса от номинальных значений, %

±10

Время нарастания зондирующего импульса (с 10% до 90% амплитуды), нс, не более

7,5

Стабильность зондирующего импульса по вертикали, %

±2

Стабильность зондирующего импульса по горизонтали, мкс

±0,2

Диапазон измерения временных интервалов, мкс

от 0 до 3200

Пределы допускаемой абсолютной погрешности измерения временных интервалов, мкс

± (0,005t+0,1), где t - измеренное значение временного интервала

Диапазон измерения отношения амплитуд сигналов, дБ

от 0 до 100 дБ

Пределы допускаемой абсолютной погрешности измерения отношения амплитуд сигналов, дБ

±(0,2+0,02N) дБ, где N - усиление на входе приемника

Диапазон измерений глубины залегания дефектов и толщины изделий (по стали), мм

от 0 до 10000

Пределы допускаемой абсолютной погрешности измерения глубины залегания дефектов и толщины изделий (по стали), мм

±(0,015Н+0,05), где Н - измеренное значение глубины залегания дефекта или толщины изделия

Диапазон рабочих частот, МГц

от 0,2 до 25

Диапазон установки уровня порогового индикатора, % высоты экрана

от 5 до 95 с шагом 1

Диапазон регулировки усиления, дБ

от 0 до 100 с шагом 0,5

Число каналов фазированной решетки Для ISONIC 2009 Для ISONIC 2010

64

32

Тип зондирующего импульса

Прямоугольный двухполярный с регулируемыми амплитудой и длительностью

Масса, кг, не более:

-    ISONIC 2009 без аккумуляторов;

-    ISONIC 2009 с аккумуляторами;

-    ISONIC 2010 без аккумуляторов;

-    ISONIC 2010 с аккумуляторами.

4,55

5,48

2,5

3,43

Габаритные размеры (длинахвысотахглубина), мм, не более:

-    ISONIC 2009 без аккумуляторов;

-    ISONIC 2009 с аккумуляторами;

-    ISONIC 2010 без аккумуляторов;

-    ISONIC 2010 с аккумуляторами.

314x224x124

314x224x152

265x156x101

265x156x139

Питание от сменных и внешних аккумуляторных батарей:

- напряжение, В, не более.

12

Питание от сети переменного тока:

- напряжение, В;

220±10%

- частота, Гц.

50±0,5

Температура окружающего воздуха, °С

от -25 до +50

Относительная влажность воздуха, %

от 45 до 90

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и заднюю панель корпуса способом наклеивания этикетки.

Комплектность

Таблица 4

Наименование

Обозначение

Количество

Дефектоскоп

ISONIC 2009 / ISONIC 2010

1 шт.

Аккумуляторная батарея

Ni MH 9 AH / 12В

1 шт.

Зарядное устройство

-

1 шт.

Чехол из силиконового каучука

-

1 шт.

Прочный кейс для переноски

-

1 шт.

Комплект тестовых блоков для ФР контроля; материал -низкоуглеродистая сталь*

-

1 компл.

Комплект тестовых блоков для ФР контроля; материал - нержавеющая сталь ASTM 304*

-

1 компл.

Set Комплект тестовых блоков для ФР контроля; материал - нержавеющая сталь ASTM 316*

-

1 компл.

Ультразвуковые фазированные решетки, обычные и TOFD датчики, зажимы, сканеры, кабели и прочие аксессуары**

-

1 компл.

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП 018.Д4-16

1 экз.

* По дополнительному заказу потребителя

** Тип и количество в соответствии с заказом потребителя.

Поверка

осуществляется по документу МП 018.Д4-16 «ГСИ. Дефектоскопы ультразвуковые на фазированной решетке ISONIC 2009, ISONIC 2010. Методика поверки», утвержденному ФГУП «ВНИИОФИ» в марте 2016 года.

Основные средства поверки:

-    Осциллограф цифровой TDS2012В (Госреестр № 32618-06);

-    Генератор сигналов сложной формы AFG3022 (Госреестр № 32620-06);

-    Контрольный образец №2 из комплекта контрольных образцов вспомогательных устройств КОУ-2 (Госреестр №6612-99).

-    Комплекты образцовых ультразвуковых мер КМТ176М-1 (Госреестр №6578-78). Допускается применять неуказанные в перечне средства поверки, обеспечивающие

определение (контроль) метрологических характеристик с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

Сведения о методах измерений

приведены в руководстве по эксплуатации «Дефектоскопы ультразвуковые на фазированной решетке ISONIC 2010. Инструкция по эксплуатации», разделы 5 и 6, а также руководстве по эксплуатации «Дефектоскопы ультразвуковые на фазированной решетке ISONIC 2009. Инструкция по эксплуатации» разделы 5 и 6.

Нормативные документы

Техническая документация фирмы-изготовителя “Sonotron NDT”, Израиль.
