| Номер в госреестре | 64648-16 |
| Наименование СИ | Анализаторы серы общей рентгеноабсорбционные в потоке нефти/нефтепродуктов при высоком давлении |
| Обозначение типа СИ | NEX XT SA |
| Изготовитель | "Applied Rigaku Technologies, Inc.", США |
| Год регистрации | 2016 |
| Срок свидетельства | 28.07.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы серы общей рентгеноабсорбционные в потоке нефти/нефтепродуктов при высоком давлении NEX XT SA (далее - анализаторы NEX XT SA) предназначены для измерений массовой доли серы общей в потоке нефти/нефтепродуктов.
Принцип действия анализаторов NEX XT SA основан на измерении изменения интенсивности рентгеновского излучения, прошедшего через нефть/нефтепродукт. Интенсивность сигнала обратно пропорциональна массовой доле серы общей. Энергия рентгеновского излучения оптимизирована таким образом, что коэффициент абсорбции рентгеновского излучения для серы много выше, чем для любых других более легких элементов, составляющих матрицу анализируемой жидкости.
Измерение интенсивности рентгеновского излучения, прошедшего через нефть/нефтепродукт, происходит через окна проточной кюветы. Секция проточной кюветы -это труба из нержавеющей стали с окнами, выполненными из бериллия металлического и имеющими специальное покрытие, предохраняющее от эрозии.
Окна расположены одно против другого и находятся на одной линии с источником и детектором, хорошо пропускают рентгеновское излучение и способны выдерживать высокие давление до 1104 кПа и температуру до 200 °С.
Конструктивно анализатор NEX XT SA состоит из измерительной части, имеющей взрывозащищенное исполнение и состоящей из проточной кюветы, детектора и генератора рентгеновского излучения и блока электроники, соединяемого кабелями с измерительной частью. Измерительная часть находится в помещении с нормальными условиями измерений (операторная) и состоит из обрабатывающей и управляющей электроники на базе Siemens TR177B и PLC Siemens S7-1200. Длина кабелей, соединяющих измерительную часть с блоком электроники может достигать 200 м.
Имеется возможность подключения плотномера, встраиваемого в трубопровод последовательно или параллельно проточной кювете, чтобы анализатор NEX XT-SA мог автоматически корректировать детектируемое рентгеновское излучение на любые изменения в плотности потока нефти/нефтепродукта. Плотномер должен иметь аналоговый выход на (4-20) мА и обеспечивать погрешность измерения плотности потока нефти/нефтепродукта не более ±0,0005 г/см . Плотномер может поставляться по отдельному заказу.
Анализатор NEX XT SA обладает функцией ввода поправки на содержание воды в нефти/нефтепродукте при наличии ввода аналогового сигнала от внешнего влагомера.
Анализатор NEX XT SA рассчитывает массовую долю серы общей и готовит отчет для системы контроля пользователя. Расчет соответствия между числом зарегистрированных импульсов и массовой доли серы общей в пробе проводится по градуировочному графику, занесенному в память анализатора.
Вывод информации о массовой доле серы общей осуществляется на дисплей и в виде аналогового сигнала, например, (4-20) wA. Имеется последовательный интерфейс RS485 MODBUS.

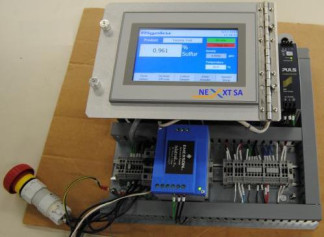

Фото общего вида анализатора NEX XT SA приведено на рисунке.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | NEX XT (реализовано в пользовательском интерфейсе Siemens TR177B и PLC Siemens S7-1200) |
| Номер версии (идентификационный номер) ПО | - |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные | - |
Влияние программного обеспечения учтено изготовителем при нормировании метрологических характеристик. Конструкция средства измерения (СИ) исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений: «высокий» по Р 50.2.077-2014.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон измерения массовой доли серы общей, % | от 0,02 до 6,0 |
| Предел обнаружения массовой доли серы общей, %: - при экспозиции 30 с; - при экспозиции 100 с | 0,007 0,004 |
| Предел допускаемого среднего квадратического отклонения случайной составляющей относительной погрешности измерения массовой доли серы общей в диапазоне, %: - от 0,02 до 0,20 % включ.; - св. 0,20 до 6,0 % включ. | 2,0 1,0 |
| Пределы допускаемой относительной погрешности измерения массовой доли серы общей в диапазоне, %: - от 0,02 до 0,20 % включ.; - св. 0,20 до 6,0 % включ. (при встроенном в трубопровод плотномере) | ±5,0 ±3,5 |
| Время установления рабочего режима, мин, не более | 30 |
| Давление в потоке, кПа (бар) | 1-104 (100) |
| Рентгеновская трубка | Анод: Pd |
| Масса, кг, не более: - измерительная часть; - блок электроники | 118 10 |
| Г абаритные размеры, мм, не более (ширина х высота х длина): - измерительная часть; - блок электроники. Расстояние от фланца до фланца измерительной части, мм Максимальное удаление блока электроники от измерительной части, м | 735 х 530 х 315 355 х 330 х 175 700 200 |
| Питание электрического тока | |
| - напряжение, В | 220±22 |
| - ток, А | 2,9 |
| - частота, Гц | от 47 до 63 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от 0 до 43 |
| - относительная влажность окружающего | |
| воздуха при температуре 25 °С (без | |
| конденсации влаги), %, не более | 95 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Маркировка взрывозащиты | 1 Ex d [ia] IIB T3 Gb X |
наносится на титульный лист «Руководства по эксплуатации» печатным способом и на этикетку, которую крепят на лицевой панели блока электроники методом наклейки.
Таблица 3
| № | Наименование изделия и его обозначение | Номер (шифр) документа | Количество |
| 1 | Анализатор серы общей рентгеноабсорбционный в потоке нефти/нефтепродуктов при высоком давлении NEX XT SA | - | 1 шт. |
| 2 | Программное обеспечение | Пользовательский интерфейс Siemens TP177B и PLC Siemens S7-1200 | 1 экз. |
| 3 | Руководство по эксплуатации | РЭ | 1 экз. |
| 4 | Методика поверки | МП 50-223-2015 | 1 экз. |
осуществляется по документу МП 50-223-2015 «ГСИ. «Анализаторы серы общей рентгеноабсорбционные в потоке нефти/нефтепродуктов при высоком давлении NEX XT SA. Методика поверки», утвержденному ФГУП «УНИИМ» 12.07.2016 г.
Основные средства поверки:
- стандартные образцы массовой доли серы в минеральном масле - ГСО 8611-2004 (комплект SMO10HL). Аттестованные значения массовой доли серы в СО находятся в диапазоне от 0,1000 до 5,000 %. Границы относительной погрешности аттестованного значения СО составляют ±2,0 %;
- стандартный образец массовой доли серы в минеральном масле с индексом SMO 10-0,02 из комплекта SMO 10 - ГСО 8610-2004. Аттестованное значение массовой доли серы в СО составляет 0,0200 %. Границы относительной погрешности аттестованного значения СО составляют ±3,0 %.
- анализаторы рентгенофлуоресцентные лабораторные, прошедшие поверку и калибровку в установленном порядке и по результатам калибровки, имеющие относительную погрешность измерений массовой доли серы общей в диапазоне от 0,02 до 0,02 % не более ±5,0 %
и в диапазоне от 0,2 до 6,0 % не более ±3,5 % (например, анализатор с регистрационным номером в Государственном реестре средств измерений № 14921-07).
Место нанесения знака поверки указано на рисунке.
ГОСТ Р 50442-92 Нефть и нефтепродукты. Рентгенофлуоресцентный метод определения
серы.
ГОСТ Р 51947-2002 Нефть и нефтепродукты. Определение серы методом энергодисперсионной рентгенофлуоресцентной спектрометрии.
Методика измерений, представлена в «Руководстве по эксплуатации».
Техническая документация изготовителя “Applied Rigaku Technologies, Inc.”, США.
