Государственный реестр средств измерений

Резервуары стальные вертикальные цилиндрические РВС-5000, 64649-16

64649-16
Резервуары стальные вертикальные цилиндрические РВС-5000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Документы
Карточка СИ
Номер в госреестре 64649-16
Изготовитель ФГКУ комбинат "Таежный" Росрезерва, с.Екатеринославка
Год регистрации 2016
МПИ (интервал между поверками) 5 лет
Описание типа скачать

Назначение

Резервуары стальные вертикальные цилиндрические РВС-5000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание

Принцип действия резервуаров стальных вертикальных цилиндрических РВС-5000 основан на измерение объема нефти и нефтепродуктов в зависимости от уровня его наполнения.

Резервуары стальные вертикальные цилиндрические РВС-5000 представляют собой металлические сосуды в форме вертикальных цилиндров с плоскими днищами и стационарной кровлей, оборудованные приемно-раздаточными устройствами и люками.

Резервуары стальные вертикальные цилиндрические РВС-5000 являются по принципу действия закрытыми, по расположению - наземными.

Заполнение и выдача продукта осуществляются через приемно-раздаточные устройства, расположенные в нижней части резервуара.

Резервуары стальные вертикальные цилиндрические РВС-5000 с заводскими №№ 4, 7, 9, 10, 12, 13, 14, 15, 16, 22 расположены Амурская обл., Октябрьский район с. Екатеринославка, ФГКУ комбинат «Таежный» Росрезерва.

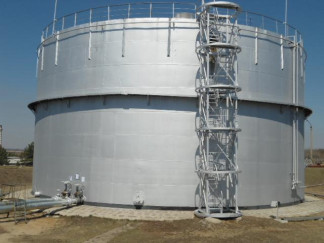

Общий вид резервуаров стальных вертикальных цилиндрических РВС-5000 представлен на рисунке 1.

Технические характеристики

Наименование

характеристики

РВС-5000

Зав. № 4

Зав. № 7

Зав. № 9

Зав. № 10

Зав. № 12

Зав. № 13

Зав. № 14

Зав. № 15

Зав. № 16

Зав. № 22

Значение

Номинальная вместимость, м3

5000

Пределы допускаемой относительной погрешности вместимости резервуара, %

±0,15

Высота стенки резервуара не более, мм

11945

11868

11874

11840

11825

11866

11885

11830

11800

11880

Длина окружности резервуара не более, мм

71720

71705

71720

71721

71650

71647

71712

71745

71712

71604

Условия эксплуатации:

-    температура окружающей среды, °С

-    атмосферное давление, кПа

-    относительная влажность окружающей среды при Т=35 °С, %, не более

от минус 55 до плюс 40 от 84 до 106,7 98

Средний срок службы лет, не менее

20

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность резервуара РВС-5000

Наименование

Обозначение

Количество

Примечание

Резервуар стальной вертикальный цилиндрический РВС.

РВС-ХХХХ

1 шт.

Паспорт

РВС-ХХХХ.ПС

1 экз.

Г радуировочная таблица

1 экз.

Поверка

осуществляется в соответствии с документом ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки (с изменениями № 1 и № 2).

Основные средства поверки:

-    тахеометр электронный Nikon NPR-332;

-    рулетка измерительная металлическая Р с верхним пределом измерения от 0 до 10 м.;

-    рулетки измерительная металлическая Р с верхним пределом измерения от 0 до 50 м.;

-    нивелир оптический RGK C-24.

Допускается применять не указанные в перечне средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.

Знак поверки наносят в свидетельство поверки и градуировочную таблицу в местах подписи поверителя.

Сведения о методах измерений

Рекомендация. ГСИ. Масса нефтепродуктов в стационарных мерах вместимости. Методика выполнения измерений с учетом конструктивных особенностей стационарных мер вместимости, эксплуатируемых в системе Федерального агентства по государственным резервам (Росрезерва). Свидетельство об аттестации методики выполнения измерений № 147107-06.

Нормативные документы

ГОСТ 8.470-82 «Государственная поверочная схема для средств измерения объема жидкости»

ГОСТ 31385-2008 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия»;

ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки (с изменениями № 1 и № 2);

Техническая документация ФГКУ комбинат «Таежный» Росрезерва.
