| Номер в госреестре | 64651-16 |
| Наименование СИ | Измерители динамического модуля упругости грунтов |
| Обозначение типа СИ | LFG |
| Изготовитель | "HMP Magdeburger Prufgeratebau GmbH", Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 28.07.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители динамического модуля упругости грунтов серии LFG (далее - измерители) предназначены для определения динамического модуля упругости (несущей способности) грунта и оснований дорог методом штампа, имитирующим проезд автомобиля по дорожному покрытию, согласно основным положениям стандарта СТ СЭВ 5497-86.

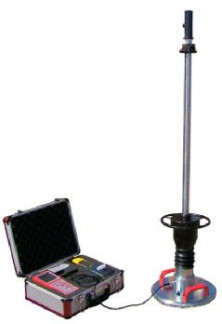

Измерители состоят из механического ударного устройства и электронного блока. Принцип работы измерителей заключается в измерении амплитуды полной осадки (перемещения) S грунта под круглым штампом (платформой, плитой), при воздействии на него ударной силы (нагрузки) F. Во время удара электронный блок измерителя автоматически записывает сигнал с датчика перемещения. Одновременно с этим, микропроцессор производит двойное интегрирование сигнала ускорения, и вычисляет амплитуду осадки грунта. По формуле, связывающей измеренную величину амплитуды полной осадки (перемещения) S грунта и ударную силу (нагрузку) F, в электронном блоке вычисляется динамический модуль упругости ЕУа, характеризующий деформативность грунта.
Электронный блок измерителя выпускается в 2х исполнениях: HMP LFG4 и HMP LFGpro. Исполнения электронных блоков отличаются графическим дисплеем и памятью измерений.
Ограничение доступа к метрологически значимым узлам измерителя обеспечивается специальной конструкцией корпуса.
Исполнительный код программного обеспечения (далее - ПО) измерителя храниться в постоянном запоминающем устройстве и в энергонезависимой памяти данных, которые находятся на одном кристалле микроконтроллера. Защита этих областей осуществляется на стадии программирования кристалла установкой ячеек защиты. После программирования этих ячеек, доступ к метрологически значимой части программного обеспечения прекращается.
Уровень защиты ПО контроллеров от непреднамеренных и преднамеренных изменений -«средний» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | HMP LFG4 | HMP LFGpro |
| Номер версии (идентификационный номер) ПО | не ниже 6.0KS | не ниже 5.1 |
| Цифровой идентификатор ПО | — | — |
Таблица 2 - Метрологические и технические характеристики измерителей
| Наименование характеристик | Значение |
| Диапазон измерения динамического модуля упругости, МН/м2 | от 11,3 до 225 |
| Диапазон измерения перемещения штампа (S), мм | от 0,1 до 2,0 |
| Пределы допускаемой относительной погрешности измерения динамического модуля упругости, % | ±(2/S) |
| Пределы допускаемой абсолютной погрешности перемещения штампа, мм | ±0,020 |
| Значение максимальной силы воздействия штампа (динамической нагрузки), кН | 7,07 |
| Пределы допускаемой абсолютной погрешности силы воздействия штампа (динамической нагрузки), кН | ±0,07 |
| Рабочий диапазон температур окружающего воздуха, °С | от 0 до 40 |
| Габаритные размеры, мм, не более: | |
| - нагрузочной плиты | 300x140 |
| - электронный блок HMP LFG4 | 212x101x50 |
| - электронный блок HMP LFGpro | 216x106x43 |
| Масса, кг, не более: | |
| - штанги | 5 |
| - падающего груза | 10 |
| - нагрузочной плиты | 15 |
наносится типографским способом на титульном листе руководств по эксплуатации и методом фрезерования на механическом ударном устройстве.
Комплектность измерителя определяется кодом заказа и приведена в таблице 3.
| Таблица 3 - | Комплектность измерителя |
| Код заказа | Комплектность измерителя |
| 1.06.42.01 | НМР LFG4, память на 500 измерений, без принтера, без ПО |
| 1.06.42.02 | НМР LFG4, память на 500 измерений, с принтером, без ПО |
| 1.06.42.03 | НМР LFG4, память на 500 измерений, с ПО, без принтера |
| 1.06.42.04 | НМР LFG4, память на 500 измерений, с ПО, с принтером |
| 1.06.32.01 | НМР LFGpro, память на 1000 измерений, без принтера, без ПО |
| 1.06.32.02 | НМР LFGpro, память на 1000 измерений, с принтером, без ПО |
| 1.06.32.03 | НМР LFGpro, память на 1000 измерений, с ПО, без принтера |
| 1.06.32.04 | НМР LFGpro, память на 1000 измерений, с ПО, с принтером |
| 1.06.03.01 | Транспортная тележка для приборов НМР LFG |
| 1.06.03.02 | Магнитная подставка для хранения приборов НМР LFG |
| 1.06.03.05 | Транспортный бокс для приборов НМР LFG (дерево) |
| 1.06.02.06 | Приёмник GPS для подключения к приборам НМР LFG и сохранения координат |
| Руководство по эксплуатации | |
| Паспорт | |
| Методика поверки | |
осуществляется по документу МП-01-2016-20 «Измерители динамического модуля упругости грунтов серии LFG», утверждённому ФБУ «Челябинский ЦСМ» в апреле 2016 г.
Основные средства поверки:
- датчик лазерный перемещения LS5 (Госреестр № 41773-09), диапазон перемещения от
0 до 2 мм, пределы допускаемой абсолютной погрешности ±7,5 мкм;
- динамометр электронный переносной АЦД (Госреестр 49465-12), диапазон измерений от 5 до 50 кН, класс точности 0,5, пределы допускаемой относительной погрешности ±0,12 %.
Знак поверки в виде наклейки или оттиска поверительного клейма наносится на свидетельство о поверке.
содержатся в руководстве по эксплуатации «Измерители динамического модуля упругости грунтов серии LFG»
1 СТ СЭВ 5497-86 «Дороги автомобильные международные. Определение несущей способности дорожных конструкций и их конструктивных слоёв установкой динамического нагружения (УДН)»
2 Техническая документация фирмы-изготовителя
