| Номер в госреестре | 64688-16 |
| Наименование СИ | Бортовые устройства системы взимания платы |
| Обозначение типа СИ | БУ СВП-01 |
| Изготовитель | АО "Азимут", г.Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 12.08.2021 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Бортовые устройства системы взимания платы БУ СВП-01 (далее - устройства) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС и GPS, определения на их основе координат местоположения (широты, долготы и высоты относительно поверхности геоида) потребителя в системе координат ПЗ-90.11 при движении потребителя со скоростью (рабочий диапазон скоростей) до 40 м/с и синхронизации внутренней шкалы времени устройства с национальной шкалой координированного времени UTC(SU).
Принцип действия устройств основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС и GPS в частотном диапазоне L1, определении, хранении и передаче данных о координатах транспортного средства в центр обработки данных.

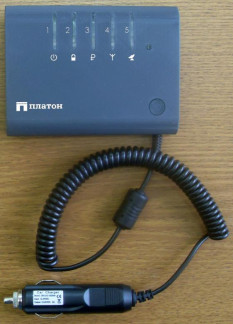

Конструктивно устройство представляет собой моноблочный корпус с индикаторами и клавишей управления, адаптером питания и сервисным интерфейсным USB-разъемом. Устройство оснащено платой навигационной для работы по спутниковым сигналам систем ГЛОНАСС и GPS, модулем беспроводной связи GSM/GPRS, встроенными блоками антенными ГЛОНАСС/GPS и GSM/GPRS, батареей аккумуляторной, микросхемой памяти, модулем криптографической защиты, механическими датчиками движения (акселерометрами) и датчиком целостности корпуса.
Информационный обмен с ПЭВМ осуществляется через сервисный интерфейсный USB-разъем с помощью USB кабеля (не входит в комплект поставки).
Устройства работают под управлением специализированного программного обеспечения (ПО) «БУ СВП-01».
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | Navia ML8088 AESF |
| Номер версии (идентификационный номер ПО) | 01 и выше |
Конструкция устройств исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические и технические характеристики устройств
| Наименование характеристики | Значение характеристики |
| Границы допустимой абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м | ±15 |
| Пределы допустимой абсолютной погрешности синхронизации внутренней шкалы времени устройства с национальной шкалой координированного времени UTC(SU), с | ±1 |
| Рабочий диапазон скоростей, м/с | от 0 до 40 |
| Напряжение питания постоянного тока, В | от 10,8 до 15 от 21,6 до 30 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 110x85x40 |
| Масса, кг, не более | 0,25 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность при 40 °С, %, не более | от минус 40 до плюс 55 93 |
наносится на титульный лист руководства по эксплуатации «Бортовые устройства системы взимания платы БУ СВП-01. Руководство по эксплуатации АЕСФ.402169.001РЭ» типографским способом, на корпус устройства в виде наклейки.
Комплектность устройства приведена в таблице 3.
Таблица 3 - Комплектность устройства
| Бортовое устройство системы взимания платы БУ СВП-01 | 1 шт. |
| Комплект монтажный | 1 шт. |
| Руководство по эксплуатации АЕСФ.402169.001РЭ. Часть 1 | 1 экз. |
| Руководство по эксплуатации АЕСФ.402169.001РЭ1. Часть 2 | 1 экз. (по отдельному заказу) |
| Руководство по эксплуатации АЕСФ.402169.001РЭ2. Часть 3 | 1 экз. (по отдельному заказу) |
| Руководство по эксплуатации АЕСФ.402169.001РЭ3. Часть 4 | 1 экз. (по отдельному заказу) |
| Паспорт АЕСФ.402169.001РЭ | 1 экз. |
| Упаковка | 1 шт. |
| Методика поверки 842-16-01 | 1 экз. (по отдельному заказу) |
осуществляется в соответствии с документом 842-16-01 МП «Инструкция. Бортовые устройства системы взимания платы БУ СВП-01. Методика поверки», утвержденным первым заместителем генерального Директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 23 мая 2016 г. Перечень эталонов, применяемых при поверке:
- имитатор сигналов СН-3803М (рег. № 54309-13);
- источник первичного точного времени УКУС-ПИ 02ДМ (рег. № 60738-15).
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
1 ГОСТ Р 8.750-2011 ГСИ. Государственная поверочная схема для координатновременных средств измерений.
2 Бортовые устройства системы взимания платы БУ СВП-01. Технические условия. ТУ 4278-001-76407052-2015.
