| Номер в госреестре | 64689-16 |
| Наименование СИ | Бортовые устройства |
| Обозначение типа СИ | БУ-101 |
| Изготовитель | ООО "НТЦ "Измеритель", г.Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 12.08.2021 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Бортовые устройства «БУ-101» (далее - устройства) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС и GPS, определения на их основе координат местоположения (широты, долготы и высоты относительно поверхности геоида) потребителя в системе координат ПЗ-90.11 при движении потребителя со скоростью (рабочий диапазон скоростей) до 40 м/с и синхронизации внутренней шкалы времени устройства с национальной шкалой координированного времени UTC(SU).
Принцип действия устройств основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС и GPS в частотном диапазоне L1, определении, хранении и передаче данных о координатах транспортного средства в центр обработки данных.

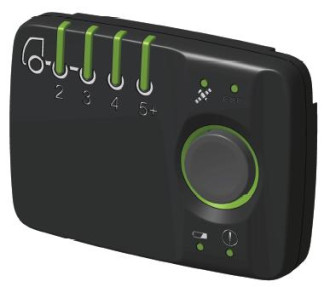

Конструктивно устройство представляет собой моноблочный корпус с индикаторами и клавишей управления, адаптером питания и сервисным интерфейсным USB-разъемом. Устройство оснащено платой навигационной для работы по спутниковым сигналам систем ГЛОНАСС и GPS, модулем беспроводной связи GSM/GPRS, встроенными блоками антенными ГЛОНАСС/GPS и GSM/GPRS, батареей аккумуляторной, микросхемой памяти, модулем криптографической защиты, механическими датчиками движения (акселерометрами) и датчиком целостности корпуса. Устройство имеет два варианта внешнего исполнения корпуса.
Информационный обмен с ПЭВМ осуществляется через сервисный интерфейсный USB-разъем с помощью USB кабеля (не входит в комплект поставки).
Устройства работают под управлением специализированного программного обеспечения (ПО) «bu-101-1609».
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | bu-101 |
| Номер версии (идентификационный номер ПО) | MT33-v3.8.4-STD-2.1.008-N96 и выше |
Конструкция устройств исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.
приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики устройств
| Наименование характеристики | Значение характеристики |
| Границы допускаемой абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м | ±15 |
| Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени устройства с национальной шкалой координированного времени UTC(SU), с | ±1 |
| Рабочий диапазон скоростей, м/с | от 0 до 40 |
| Питание от источника питания постоянного тока, В | от 9 до 50 |
| Габаритные размеры (длина х ширина х высота), мм, не более: исполнение корпуса 01 исполнение корпуса 02 | 110х78х24 130х90х33 |
| Масса, кг, не более | 0,26 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность при 40 °С, %, не более | от минус 40 до плюс 55 93 |
наносится на титульный лист руководства по эксплуатации «Бортовые устройства «БУ-101». Руководство по эксплуатации БМ15005.00.00РЭ» типографским способом, на корпус устройства в виде наклейки.
Комплект поставки устройства приведен в таблице 3.
Таблица 3 - Комплект поставки устройства
| Наименование | Количество |
| Бортовое устройство «БУ-101» | 1 шт. |
| Комплект монтажный | 1 шт. |
| Комплект эксплуатационных документов | 1 компл. |
| Упаковка | 1 шт. |
| Методика поверки | 1 экз. (по отдельному заказу) |
| Паспорт | 1 экз. |
осуществляется в соответствии с документом 842-16-03 МП «Бортовые устройства «БУ-101». Методика поверки», утвержденным ФГУП «ВНИИФТРИ» «27» июня 2016 г.
Основные средства поверки:
- имитатор сигналов СН-3803М (рег. № 54309-13);
- источник первичного точного времени УКУС-ПИ 02ДМ (рег. № 60738-15).
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Бортовые устройства «БУ-101». Руководство по эксплуатации SM15005.00.00РЭ
1 ГОСТ Р 8.750-2011 ГСОЕИ. Государственная поверочная схема для координатновременных средств измерений.
2 Бортовые устройства «БУ-101». Технические условия. ТУ 6811-090-52375904-2015.
