| Номер в госреестре | 64692-16 |
| Наименование СИ | Комплекс газоаналитический |
| Обозначение типа СИ | КЭРТ |
| Изготовитель | ФГУП "ВНИИМ им.Д.И.Менделеева", г.С.-Петербург |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс газоаналитический КЭРТ (далее - комплекс) - является рабочим эталоном 1-го разряда в соответствии с ГОСТ 8.578-2014 и предназначен для воспроизведения единицы массовой концентрации несимметричного диметилгидразина (НДМГ) и диоксида азота (NO2) в воздухе и азоте.

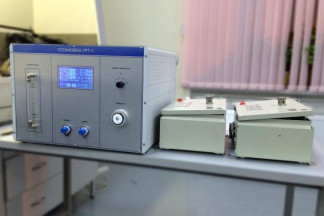

Комплекс газоаналитический КЭРТ представляет собой стационарный прибор, исполненный в виде трех блоков: установки УРТ-1, аналитического блока и датчиков контроля стабильности.
Установка УРТ-1 обеспечивает смешение газовых потоков увлажняемого газа-разбавителя, сухого газа-разбавителя и целевого газа, который задается источником микропотока (далее - ИМ), находящимся в термостате с контролируемой температурой. Требуемые значения расходов по каналам в воспроизводимой парогазовой смеси определяются расчетным путем (при работе в ручном режиме), либо определяются при помощи внутреннего контроллера установки (при работе в автономном режиме). Увлажнение газа-разбавителя производится путем его барботирования через воду. Значения относительной влажности потока газа-разбавителя определяется по встроенному высокоточному датчику относительной влажности. Значения относительной влажности газа-разбавителя, расходов целевого газа, увлажняемого и сухого газа-разбавителя, выводятся на жидкокристаллический дисплей, находящийся на лицевой панели установки УРТ-1.
На лицевой панели установки расположены:
- сенсорный дисплей с разрешением 240х128 точек;
- штуцеры «ВЫХОД 1», «СБРОС».
- уровень воды
- держатель термостата «ТЕРМОСТАТ»
- защита термостата
На задней панели установки расположены:
- разъем RS 232;
- тумблер включения питания «ВКЛ/ВЫКЛ» с предохранителем источника питания
«2А»;
- штуцеры: «ВХОД 1», «ВХОД 2», «ВЫХОД 2», ВЫХОД 3» и «ВОДА»;
- отделитель капельной влаги «КАПЛЕОТДЕЛИТЕЛЬ».
Управление установкой осуществляться в ручном режиме (управление с лицевой панели), в автономном режиме (управление с помощью внутреннего контроллера) и в автоматическом (управление от персонального компьютера).
Аналитический блок позволяет определять действительное содержание целевого компонента (НДМГ и NO2) на выходе установки УРТ-1. В качестве аналитического блока используются измерительные преобразователи ДМК-21 серийно выпускаемые ООО «АГАТ-ЭКО», откалиброванные по целевым компонентам НДМГ (ДМК-21-Г) и NO2 (ДМК-21-О). Принцип действия - фотоколориметрический.
Датчики контроля стабильности предназначены для определения стабильности газовой смеси на выходе установки УРТ-1. В качестве датчиков контроля используются датчики газов электрохимические:
- для контроля диоксида азота - Drager Polytron 7000 с сенсором NO2, диапазон измерений 0-10 млн-1 (0-19,2 мг/м3)
- для контроля несимметричного диметилгидразина - Drager Polytron 7000 с сенсором Hydrazin, диапазон измерений 0-1 млн-1 (0-2,5 мг/м3).
Комплекс представляет собой стационарный прибор в обыкновенном исполнении по ГОСТ Р 52931-2008.
используется во входящих в состав комплекса приборах: установке УРТ-1, аналитическом блоке и датчиках контроля стабильности.
Программное обеспечение установки УРТ-1 состоит из двух модулей:
1) встроенное «Программа внутреннего микроконтроллера УРТ-1»
2) автономное «УРТ-1»
Встроенное программное обеспечение «УРТ-1 контроллер» разработано изготовителем специально для решения задачи приготовления парогазовых смесей методом динамического смешения двух потоков газа.
Автономное программное обеспечение «УРТ-1» для персонального компьютера под управлением ОС семейства Windows ® предназначено для задания режимов работы установки УРТ-1 и просмотров результатов измерений в реальном времени.
Программное обеспечение в аналитическом блоке состоит из двух модулей:
1) встроенное «Программа внутреннего микроконтроллера ДМК-21-Г» и «Программа внутреннего микроконтроллера ДМК-21-О»;
2) автономное «ДМК-21».
Встроенное программное обеспечение «Программа внутреннего микроконтроллера ДМК-21-Г» и «Программа внутреннего микроконтроллера ДМК-21-О» разработано изготовителем специально для работы внутренних механических и электрических узлов измерительных преобразователей ДМК-21-Г и ДМК-21-О, входящих в состав аналитического блока.
Автономное программное обеспечение «ДМК-21» для персонального компьютера под управлением ОС семейства Windows ® предназначено для задания режимов работы измерительных преобразователей ДМК-21 и просмотров результатов измерений.
Датчики контроля стабильности имеют встроенное программное обеспечение, осуществляющее автоматическое непрерывное измерение объемной доли целевых компонентов (НДМГ и NO2).
Программное обеспечение комплекса является полностью метрологически значимым.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение | |||||
| Идентификационное наименование ПО | УРТ-1 | Программа внутреннего микроконтро ллера УРТ-1 | Polytron 7000 | ДМК-21 | Программа внутреннего микроконтр оллера ДМК-21-Г | Программа внутреннего микроконтр оллера ДМК-21-О |
| Номер версии (идентификационный номер) ПО | 1.0.0 | 1.0.0 | 8.2 | 2.0.0.0 | 1.0.0 | 1.0.0 |
| Цифровой идентиф икатор ПО | DFEH46С 958E088F9 8CEBFA18 A2E4732D | CDB45855 | E8AA | 7F9F7A9D 124FB5A8 B4064B90 7AA3FFA4 | CAD26545 | DBD33245 |
| Идентификационные данные (признаки) | Значение | |||||
| Алгоритм получения цифрового идентификатора | MD5 urt-1.exe | CRC-32 | CRC-16 | MD5 dmk21.exe | CRC-32 | CRC-32 |
| Примечание - номер версии ПО должен быть не ниже указанного в таблице. | ||||||
Влияние программного обеспечения комплекса учтено при нормировании метрологических характеристик. Конструкция комплекса исключает возможность несанкционированного влияния на ПО комплекса и измерительную информацию. Уровень защиты - средний по Р 50.2.077-2014.
указаны в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Целевые компоненты | Несимметричный диме-тилгидразин (НДМГ) Диоксид азота (NO2) |
| Диапазон воспр оизведения массовой концентрации целевых компонентов, мг/м | НДМГ: от 0,05 до 1,0 NO2: от 1,0 до 20,0 |
| Пределы допускаемой относительной погрешности воспроизведения массовой концентрации целевого компонента, % | ±10 |
| Г аз-разбавитель | азот, воздух |
| Диапазон измерений расхода установки УРТ-1 (приведенный к температуре 20 °С и давлению 101,4 кПа), см3/мин | Канал 1: от 100 до 5000 Канал 2: от 100 до 5000 Канал 3: от 30,0 до 500,0 |
| Пределы допускаемой относительной погрешности измерения расхода установки УРТ-1, % | ±1,5 |
| Объемный расход приготавливаемой газовой смеси, см /мин | от 500 до 5000 |
| Диапазон задания и регулирования относительной влажности приготавливаемой газовой смеси, % | от 30 до 80 |
| Пределы допускаемой абсолютной погрешности воспроизведения относительной влажности приготавливаемой газовой смеси на выходе комплекса, % | 3 |
| Избыточное давление газа на входе в установку УРТ-1, МПа | от 0,20 до 0,25 |
| Диапазон измерений, задания и поддержания температуры ИМ в термостате установки УРТ-1, °С | от 30,0 до 120,0 |
| Пределы допускаемой абсолютной погрешности измерения температуры в термостате установки УРТ-1, оС, не более: - в диапазоне от +30 до +60 °С - в диапазоне от +60 до +120 °С | ±0,1 ±0,2 |
| Размеры термостатируемой камеры установки УРТ-1, мм (положение термостата - горизонтальное) | 0 30х150 |
| Количество одновременно используемых источников микропотока, шт.: | 0 6 (или 6,35) мм - не более 6 0 10 мм - не более 3 |
| Пределы допускаемой основной приведенной погрешности датчиков контроля стабильности, % | ±20 |
| Предел допускаемого изменения выходного сигнала (показаний) датчиков контроля стабильности за 30 суток непрерывной работы, в долях от предела допускаемой основной погрешности | 0,3 |
| Время выхода на рабочий режим (время установления заданной концентрации после выхода на режим источника микропотока целевого вещества), мин, не более | 30 |
| Габаритные размеры блоков комплекса (ШхГхВ), мм, не более: Установка УРТ-1 Аналитический блок: ДМК-21-Г ДМК-21-О Датчик контроля стабильности | 500 х 500 х 350 300 х 250 х 300 300 х 250 х 300 150 х 150 х 200 |
| Масса блоков комплекса, кг, не более: Установка УРТ-1 Аналитический блок: ДМК-21-Г ДМК-21-О Датчик контроля стабильности | 30 7 7 1,5 |
| Электрическое питание | от сети переменного тока напряжение 220 В, частота 50 Гц. |
| Средний ресурс работы, ч, не менее | 5000 |
| Средний срок службы, лет, не менее Критерием предельного состояния комплекса является экономическая нецелесообразность восстановления | 8 |
| Потребляемая мощность, В • А, не более | 500 |
Условия эксплуатации:
- температура окружающего воздуха от 288 до 298 К (от +15 до +25 °С);
- атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.);
- относительная влажность окружающего воздуха не более 98 % при температуре +25 °С;
- пространственное положение - горизонтальное с отклонением не более 5° в любом направлении.
наносится на этикетку, приклеенную на корпус комплекса липкой аппликацией по ТУ 29.01-46-81 и на эксплуатационную документацию.
Комплектность поставки для эксплуатации комплекса газоаналитического КЭРТ приведена в таблице 3.
Таблица 3
| Обозначение | Наименование и условное обозначение | Количество |
| Установка УРТ-1 зав № 1 | 1 шт. | |
| Комплект источников микропотоков несимметричного диметилгидразина - рабочий эталон 1-го разряда ИМ-РТ ШДЕК 418319 007 ТУ | 1 комплект | |
| Комплект источников микропотоков диоксид азота -рабочий эталон 1-го разряда по ТУ ИБЯЛ.418319.013-2001 | 1 комплект | |
| Преобразователь измерительный ДМК-21-Г зав № 41135305 в комплекте с лентами ПЛП ЛИ-1 А-Г1) | 1 шт. | |
| Преобразователь измерительный ДМК-21-О зав № 41135314 в комплекте с лентами ПЛП ЛИ-2Б1) | 1 шт. | |
| Drager Polytron 7000 зав № ARFC-0601 с сенсором NO2 | 1 шт. | |
| Drager Polytron 7000 зав № AREK-1138 с сенсором Hydrazin | 1 шт. | |
| ТТТДЕК 418313 880 РЭ | Руководство по эксплуатации | 1 экз. |
| МП-242-1892-2015 | Методика поверки | 1 экз. |
| Примечание: 1) Преобразователи ленточные первичные ПЛП (ЛИ-1А-Г, ЛИ-2Б) являются расходным материалом и подлежат ежегодной замене. Характеристики новых лент ПЛП вносятся в Этикетку на каждую ленту ПЛП. Заводские номера новых лент ПЛП вносятся в «Лист учета технических изменений» приложения В руководства по эксплуатации на комплекс ТТТДЕК 418313 880 РЭ. | ||
осуществляется по документу МП-242-1892-2015 "Комплекс газоаналитический КЭРТ. Методика поверки", утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 15.03.2016 г.
Эталоны применяемые при поверке:
- калибратор расхода газа Met Lab ML-500, диапазон измерений расхода газа от 2 см3/мин до 50 дм3/мин, пределы допускаемой относительной погрешности ±0,4 %;
- гигрометр Rotronic модификации HygroLog NT, диапазон измерений относительной влажности от 0 до 100 %, пределы допускаемой абсолютной погрешности измерений относительной влажности ±1 %, пределы допускаемой абсолютной погрешности измерений температуры ±0,1 °С;
- термометр сопротивления платиновый низкотемпературный ТСПН-4М в комплекте с преобразователем сигналов ТС и ТП «Теркон», диапазон температур 0...+156 °С, пределы допускаемой абсолютной погрешности ± 0,01 °С;
- рабочий эталон 1-го разряда - генератор газовых смесей ГГС модификации ГГС-Т по ШДЕК.418313.009 ТУ, температура термостата от 30 до 120 0С, погрешность задания и поддержания температуры не более ±0,1 0С, относительная погрешность поддержания расхода не более ±1 %;
- эталон сравнения - источник микропотока паров несимметричного диметилгидразина (НДМГ) Хд.2.706.140-ЭТ158 по ГОСТ 8.578-2014;
- эталон сравнения - источник микропотока паров диоксида азота (NO2) Хд.2.706.140-ЭТ6 по ГОСТ 8.578-2014;
- генератор влажного газа ГВГ модификации ГВГ-901 по ШДЕК.418313.900, диапазон задания относительной влажности 2 - 96 %, пределы допускаемой абсолютной погрешности воспроизведения заданных значений относительной влажности ±1,0 %;
- спектрофотометр NOVA 60, измерения на длине волны 410 нм и 540 нм, фотометрическая воспроизводимость 0,001 A при 1,000 A.
Знак поверки наносится на заднюю панель установки УРТ-1.
Методика измерений приведена в документах «Комплекс газоаналитический КЭРТ. Руководство по эксплуатации. ШДЕК.418313.880 РЭ».
1 ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах;
2 ГОСТ Р 52931-2008 Приборы контроля регулирования технологических процессов. Общие технические условия.
3 Техническая документация ФГУП «ВНИИМ им. Д.И. Менделеева».
