| Номер в госреестре | 64695-16 |
| Наименование СИ | Калибраторы давления малогабаритные |
| Обозначение типа СИ | "ЭЛЕМЕР-КДМ-030" |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»), г. Москва, г. Зеленоград |
| Год регистрации | 2016 |
| Срок свидетельства | 12.08.2026 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибраторы давления малогабаритные «ЭЛЕМЕР-КДМ-030» (далее по тексту -КДМ-030) предназначены для измерений давления, воспроизведения и измерений электрических сигналов силы постоянного тока, измерений сигналов преобразователей давления эталонных ПДЭ-020, ПДЭ-020И и приборов, использующих HART-протокол для обмена информацией.
Принцип работы КДМ-030 заключается в:
- измерении давления с использованием встроенного преобразователя давления или внешнего преобразователя давления эталонного ПДЭ-020, ПДЭ-020И (далее - ПДЭ);
- измерении выходного электрического сигнала силы постоянного тока поверяемых (калибруемых или градуируемых) датчиков давления или вторичных преобразователей;
- установке единиц измерений, нуля, сетевого адреса поверяемых (калибруемых, градуируемых) датчиков давления по HART-протоколу;
- подстройке электрического сигнала силы постоянного тока, подстройке сенсора поверяемых (калибруемых, градуируемых) датчиков давления по HART-протоколу;
- считывании измеренного значения величины, единицы измерений и диапазона по HART-протоколу;
- сравнении показаний ПДЭ и поверяемого датчиков давления;
- воспроизведении электрических сигналов силы постоянного тока;
- создании протоколов поверки (калибровки или градуировки) с данными, включающими рассчитанную расширенную неопределенность в каждой поверяемой (калибруемой) точке, и возможности распечатывания их на принтере;
- обеспечении сбора, хранения, архивирования и передачи данных в компьютер;
- связи планшетного компьютера и приборов, использующих HART-протокол.
КДМ являются:
- по числу каналов измерения эталонного давления - одноканальными (измерение сигнала от встроенного или внешнего ПДЭ);
- по числу каналов измерения электрических сигналов силы постоянного тока - одноканальными;
- по числу каналов воспроизведения электрических сигналов силы постоянного тока - одноканальными;
- по числу каналов тестирования реле поверяемых (калибруемых или градуируемых) средств измерений - одноканальными.
Принцип действия КДМ-030 основан на использовании зависимости между измеряемым давлением и упругой деформацией тензочувствительного элемента ПДЭ.
Измеряемое давление через защитную разделительную мембрану воздействует на чувствительный элемент, что приводит к изменению сопротивления его тензорезисторов, соединенных по мостовой схеме. Выходной электрический сигнал напряжения разбаланса моста чувствительного элемента, пропорциональный измеряемому давлению, поступает на электронное устройство ПДЭ-020 для усиления и преобразования в цифровой код значения измеряемого давления.
Для индикации измеренных преобразователями значений давления при эксплуатации используется КДМ-030 и индикатор ПДЭ-020И.
Принцип действия КДМ-030 в режиме измерения электрических сигналов силы постоянного тока основан на аналого-цифровом преобразовании (АЦП) параметров измеряемых электрических сигналов и передаче их в микропроцессорный модуль, который обеспечивает управление всеми схемами прибора и осуществляет связь с компьютером через интерфейс USB или Bluetooth. Через HART-интерфейс осуществляется связь с приборами по HART-протоколу. Наличие указанных интерфейсов обеспечивает возможность работы КДМ-030 с эталонными и поверяемыми средствами измерений как автономно, так и с компьютером, объединяя их в единое автоматизированное рабочее место «АРМ КДМ».
Принцип действия КДМ-030 в режиме воспроизведения калиброванных сигналов силы постоянного тока основан на цифро-аналоговом преобразовании (ЦАП) цифровых сигналов, вырабатываемых микропроцессорным модулем, в аналоговые сигналы и передачу их на соответствующий выход КДМ-030.
Встроенный в КДМ-030 стабилизатор напряжения (24 В) обеспечивает питанием первичные преобразователи с выходным унифицированным сигналом постоянного тока или выходной канал воспроизведения электрических сигналов силы постоянного тока.

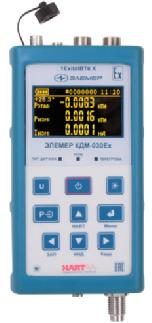

КДМ-030 выполнен в виде портативного ручного прибора, на передней панели которого расположен жидкокристаллический LCD-дисплей (исполнение ЭЛЕМЕР-КДМ-030L) и OLED-дисплей (исполнения ЭЛЕМЕР-КДМ-030, ЭЛЕМЕР-КДМ-030Ех), на верхней панели расположены разъемы для подключения преобразователей давления, внешних устройств в режимах измерения и воспроизведения стандартных сигналов, разъем USB для подключения к компьютеру, на нижней панели расположены разъем для подключения зарядного устройства и разъем для подключения внешнего ПДЭ. Режим работы КДМ-030 задают как с использованием кнопок управления, так и с помощью программного обеспечения, установленного на компьютере.
КДМ-030 имеют исполнения: общепромышленное («ЭЛЕМЕР-КДМ-030L», «ЭЛЕМЕР-КДМ-030»), взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» («ЭЛЕМЕР-КДМ-030Ex»).
В КДМ-030 предусмотрено внутреннее и внешнее программное обеспечение (ПО).
Внутреннее ПО состоит только из встроенной в КДМ-030 метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Внешнее ПО, предназначенное для взаимодействия КДМ-030 с компьютером, не оказывает влияния на метрологические характеристики КДМ-030. Внешнее ПО служит для конфигурирования и получения данных измерений, воспроизведения, архивных данных в процессе эксплуатации КДМ-030. Конфигурирование включает установку единиц измерений, установку даты и времени. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии КДМ-030 и возникающих в процессе его работы ошибках и способах их устранения.
Идентификационные данные внутреннего программного обеспечения приведены в таблице 1.
Таблица 1
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | KDM30v096g.a90 |
| Номер версии (идентификационный номер) ПО | не ниже 0.96 |
| Цифровой идентификатор программного обеспечения | по номеру версии |
Идентификационные данные внешнего программного обеспечения приведены в таблице 2, таблице 3.
Таблица 2
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | АРМ КДМ. exe |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.3 |
| Цифровой идентификатор программного обеспечения | по номеру версии |
Таблица 3
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | BluetoothHartConfig wethkey2.apk |
| Номер версии (идентификационный номер) ПО | не ниже 0.0.5 |
| Цифровой идентификатор программного обеспечения | по номеру версии |
Основные метрологические характеристики КДМ-030 в таблицах 4-6.
| Таблица 4 - Основные метрологические ха | рактеристики КДМ в комплекте со встроенным ПД | ||
| Шифр исполнения КДМ | Модель КДМ | Вид измеряемого давления | Диапазон измерений давления, РВ |
| «ЭЛЕМЕР-КДМ-03 0», «ЭЛЕМЕР-КДМ-030Ех» | 001 | Без встроенного преобразователя давления | |
| 050 | Абсолютное | от 0 до 600 кПа | |
| 160 | Избыточное | от 0 до 2,5 МПа | |
| 170 | Избыточное | от 0 до 6,0 МПа | |
| 350 | Избыточное- разрежение | от минус 100 до плюс 600 кПа | |
| Шифр исполнения КДМ | Модель ПДЭ-020, ПДЭ-020И | Вид измеряемого давления | Диапазон измерений давления, РВ |
| 030 | Абсолютное | от 0 до 120 кПа | |
| 050 | Абсолютное | от 0 до 600 кПа | |
| 060 | Абсолютное | от 0 до 2,5 МПа | |
| 100 | Избыточное | от 0 до 2,5 кПа | |
| 110 | Избыточное | от 0 до 6,3 кПа | |
| 120 | Избыточное | от 0 до 16 кПа | |
| «ЭЛЕМЕР-КДМ-03 0», | 130 | Избыточное | от 0 до 100 кПа |
| «ЭЛЕМЕР-КДМ-030Ех» | 150 | Избыточное | от 0 до 600 кПа |
| 160 | Избыточное | от 0 до 2,5 МПа | |
| 170 | Избыточное | от 0 до 6,0 МПа | |
| 180 | Избыточное | от 0 до 16 МПа | |
| 190 | Избыточное | от 0 до 60 МПа | |
| 350 | Избыточное- разрежение | от минус 100 до плюс 600 кПа |
Таблица 6
| Модель ПДЭ-020, ПДЭ-020И или КДМ | Поддиапазон измерений давления | Пределы допускаемой основной абсолютной погрешности | |||
| Индекс модели | |||||
| А0 | А | В | С | ||
| 030 | от 0 до 60 кПа | ±(0,0001 -Рв + пр) | - | - | - |
| от 60 до 120 кПа | ±(0,0002|Р| + пр) | - | - | - | |
| от 0 до 40 кПа | - | ±(0,0001 -Рв + пр) | ±(0,00017-Рв + пр) | ±(0,00033-Рв + пр) | |
| от 40 до 120 кПа | - | ±(0,0003- Р + пр) | ±(0,0005-Р + пр) | ±(0,001- Р + пр) | |
| 050 | от 0 до 300 кПа | ±(0,0001 -Рв + пр) | |||
| от 300 до 600 кПа | ±(0,0002- Р + пр) | ||||
| от 0 до 200 кПа | - | ±(0,0001 -Рв + пр) | ±(0,00017-Рв + пр) | ±(0,00033-Рв + пр) | |
| от 200 до 600 кПа | — | ±(0,0003- |Р | + пр) | ±(0,0005-|Р| + пр) | ±(0,001-|Р| + пр) | |
| 060 | от 0 до 1,25 МПа | ±(0,0001 -Рв + пр) | |||
| от 1,25 до 2,5 МП | ±(0,0002- Р + пр) | ||||
| от 0 до 0,8 МПа | — | ±(0,0001 -Рв + пр) | ±(0,00017-Рв + пр) | ±(0,00033-Рв + пр) | |
| от 0,8 до 2,5 МПа | - | ±(0,0003- Р + пр) | ±(0,0005-Р + пр) | ±(0,001- Р + пр) | |
| 100 | от 0 до 0,8 кПа | - | - | ±(0,00017-Рв + пр) | ±(0,00033-Рв + пр) |
| от 0,8 до 2,5 кПа | - | - | ±(0,0005-|Р| + пр) | ±(0,001-|Р| + пр) | |
| 110 | от 0 до 2,1 кПа | - | ±(0,0001 -Рв + пр) | ±(0,00017-Рв + пр) | ±(0,00033-Рв + пр) |
| от 2,1 до 6,3 кПа | - | ±(0,0003- Р + пр) | ±(0,0005-Р + пр) | ±(0,001- Р + пр) | |
| 120 | от 0 до 8 кПа | ±(0,0001 -Рв + пр) | - | - | - |
| от 8 до 16 кПа | ±(0,0002- Р + пр) | - | - | - | |
| от 0 до 2,6 кПа | - | ±(0,0001-Рв + пр) | ±(0,00017-Рв + пр) | ±(0,00033-Рв + пр) | |
| от 2,6 до 8 кПа | - | ±(0,0003-|Р| + пр) | ±(0,0005-|Р| + пр) | ±(0,001-|Р| + пр) | |
| 130 | от 0 до 50 кПа | ±(0,0001 -Рв + пр) | - | - | - |
| от 50 до 100 кПа | ±(0,0002- Р + пр) | - | - | - | |
| от 0 до 33 кПа | - | ±(0,0001-Рв + пр) | ±(0,00017-Рв + пр) | ±(0,00033-Рв + пр) | |
| от 33 до 100 кПа | - | ±(0,0003- Р + пр) | ±(0,0005-Р + пр) | ±(0,001- Р + пр) | |
| Модель ПДЭ-020, ПДЭ-020И или КДМ | Поддиапазон измерений давления | Пределы допускаемой основной абсолютной погрешности | |||
| Индекс модели | |||||
| А0 | А | В | С | ||
| 150 | от 0 до 300 кПа | ±(0,0001 Рв + пр) | — | — | — |
| от 300 до 600 кП< | ±(0,0002- Р + пр) | — | — | — | |
| от 0 до 200 кПа | - | ±(0,0001 -Рв + пр) | ±(0,00017-Рв + пр) | ±(0,00033-Рв + пр) | |
| от 200 до 600 кПа | — | ±(0,0003-|Р| + пр) | ±(0,0005-|Р| + пр) | ±(0,001-|Р| + пр) | |
| 160 | от 0 до 1,25 МПа | ±(0,0001 -Рв + пр) | — | — | — |
| от 1,25 до 2,5 МП | ±(0,0002- Р + пр) | — | — | — | |
| от 0 до 0,8 МПа | — | ±(0,0001 -Рв + пр) | ±(0,00017-Рв + пр) | ±(0,00033-Рв + пр) | |
| от 0,8 до 2,5 МПа | — | ±(0,0003- Р + пр) | ±(0,0005-Р + пр) | ±(0,001- Р + пр) | |
| 170 | от 0 до 3,0 МПа | ±(0,0001 -Рв + пр) | — | — | — |
| от 3,0 до 6,0 МПа | ±(0,0002-|Р| + пр) | — | — | — | |
| от 0 до 2,0 МПа | — | ±(0,0001-Рв + пр) | ±(0,00017-Рв + пр) | ±(0,00033-Рв + пр) | |
| от 2,0 до 6,0 МПа | — | ±(0,0003- Р + пр) | ±(0,0005-Р + пр) | ±(0,001- Р + пр) | |
| 180 | от 0 до 8,0 МПа | ±(0,0001 -Рв + пр) | — | — | — |
| от 8,0 до 16 МПа | ±(0,0002- Р + пр) | — | — | — | |
| от 0 до 5,3 МПа | — | ±(0,0001-Рв + пр) | ±(0,00017-Рв + пр) | ±(0,00033-Рв + пр) | |
| от 5,3 до 16 МПа | — | ±(0,0003-|Р| + пр) | ±(0,0005-|Р| + пр) | ±(0,001-|Р| + пр) | |
| 190 | от 0 до 30 МПа | ±(0,0001 -Рв + пр) | — | — | — |
| от 30 до 60 МПа | ±(0,0002- Р + пр) | — | — | — | |
| от 0 до 20 МПа | — | ±(0,0001-Рв + пр) | ±(0,00017-Рв + пр) | ±(0,00033-Рв + пр) | |
| от 20 до 60 МПа | — | ±(0,0003- Р + пр) | ±(0,0005-Р + пр) | ±(0,001- Р + пр) | |
| 350 | от минус 100 до плюс 350 кПа | ±(0,0001 -Рв + пр) | — | — | — |
| от 350 до 600 кПа | ±(0,0002- Р + пр) | — | — | — | |
| от минус 100 до плюс 233 кПа | — | ±(0,0001-Рв + пр) | ±(0,00017-Рв + пр) | ±(0,00033-Рв + пр) | |
| от 233 до 600 кПа | — | ±(0,0003- Р + пр) | ±(0,00017-Рв + пр) | ±(0,00033-Рв + пр) | |
| Примечания: 1) пр - одна единица последнего разряда. 2) Р - измеряемое давление. 3) РВ - диапазон измерений давления. | |||||
Основные метрологические характеристики КДМ-030 в режимах воспроизведения и
измерения электрических сигналов силы постоянного тока приведены в таблице 7.
Таблица 7
| Диапазон | Пределы допускаемой основной абсолютной погрешности (в нормальных условиях при температуре (20±5) °С) | Пределы допускаемой абсолютной погрешности (в пределах рабочих температур от минус 20 до плюс 50 °С) | |||
| воспроизве дения | измерений | воспроизводимых величин | измеряемых величин | воспроизводимых величин | измеряемых величин |
| от 0 до 25 мА | от 0 до 25 мА | ±(10-4I+1) мкА | ±(10-4I+1) мкА | ±(2 10-4I+2) мкА | ±(2 10-4I+2) мкА |
Питание КДМ-030 осуществляется от:
- встроенного блока аккумуляторов с напряжением, В от 4,8 до 6,0;
- сетевого блока питания (адаптера) с номинальным 12 напряжением, В
Габаритные размеры, мм, не более:
- длина 110
- ширина 40
- высота 251 Масса, кг, не более: 1,1 Средняя наработка на отказ, ч, не менее (кроме блока аккумуляторов): 100000 Средний срок службы, лет, не менее: 12
Рабочие условия эксплуатации: от минус 20 плюс 50;
- диапазон рабочих температур окружающего воздуха, °С: от 84,0 до 106,7;
- атмосферное давление, кПа:
- относительная влажность при температуре 30 и ниже, %, не более 95. Маркировка взрывозащиты: 1Ex ib IIB T6 Gb Х.
наносится на переднюю панель приборов термотрансферным способом, а также на руководство по эксплуатации и паспорт - типографским способом.
В комплект поставки входят:
Калибратор давления малогабаритный «ЭЛЕМЕР-КДМ-030_»
Преобразователь давления эталонный ПДЭ-020_ Модель Сетевой блок питания (зарядное устройство)
Кабели соединительные Блок аккумуляторов
Ответная часть разъема PLT-168-PG ^
Уплотнительное кольцо 005-008-19 v ’
Дополнительный комплект кабелей соединительных
Дополнительное оборудование Кейс(*)
Комплект программного обеспечения Руководство по эксплуатации НКГЖ.406233.062РЭ Паспорт НКГЖ.406233.062ПС Методика поверки НКГЖ.406233.062МП
Примечания: 1) (*) В соответствии с заказом. 2) (,) Кроме КДМ с кодом модели 001.
(**)
осуществляется по документу НКГЖ.406233.062МП «Калибраторы давления малогабаритные «ЭЛЕМЕР-КДМ-030». Методика поверки», утвержденному ФГУП «ВНИИМС» 25.09.2015 г. Основные средства поверки:
- манометры грузопоршневые МП-60, МП-600 (регистрационный № 31703-06);
- манометр абсолютного давления МПА-15 (регистрационный № 4222-74);
- калибратор давления пневматический Метран-504 Воздух (регистрационный № 31057-09);
- калибратор давления пневматический Метран-505 Воздух (регистрационный № 42701-09);
- задатчик разрежения Метран-503 Воздух (регистрационный № 25940-03);
- мера электрического сопротивления однозначная МС3006 (регистрационный № 12758-91);
- прибор для поверки вольтметров, дифференциальный вольтметр В1-12 (регистрационный № 6013-77);
- прибор для поверки вольтметров и калибраторов В1-18 (регистрационный № 8937-82). Знак поверки наносится на корпус КДМ-030 и (или) на свидетельство о поверке, и (или)
в паспорт.
приведены в руководстве по эксплуатации НКГЖ.406233.062РЭ.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ Р 8.802-2012 Государственная система обеспечения единства измерений. Государственная первичная схема для средств измерений избыточного давления до 250 МПа.
ГОСТ Р 8.840-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1...1106 (Па).
ТУ 4381-135-13282997-2015 Калибраторы давления малогабаритные «ЭЛЕМЕР-КДМ-030. Технические условия.
