| Номер в госреестре | 64698-16 |
| Наименование СИ | Измерители оптической мощности |
| Обозначение типа СИ | КИВИ-4350 |
| Изготовитель | ООО "КивиТех", г.Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 12.08.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Измерители оптической мощности КИВИ - 4350 (далее - измерители) предназначены для измерения средней мощности оптического излучения волоконно-оптических кабелей и оптических компонентов в одномодовых и многомодовых волоконно-оптических линиях передачи.
Принцип действия измерителей основан на зависимости выходного тока фотоприемника от мощности падающего на него оптического излучения.

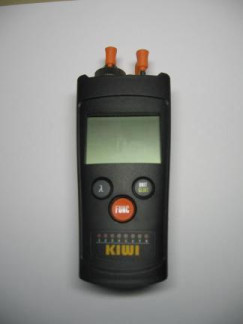

Конструктивно измерители выполнены в виде малогабаритного пластмассового корпуса, в котором размещены фотоприемник, программируемый преобразователь «ток-напряжение», микропроцессор со встроенным аналого-цифровым преобразователем и жидкокристаллический экран.
Измерители представлены следующими моделями КИВИ - 4350, КИВИ - 4351, имеющими разные диапазоны измерений уровня средней мощности оптического излучения.
Программное обеспечение, установленное на внутренний контроллер, выполняет функции управления режимами работы.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014 (класс риска “A” по WELMEC 7.2 Issue 5).
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| идентификационное наименование | Программа микроконтролера |
| идентификационный номер версии | 1.1 и выше |
представлены в таблице 2.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение | |
| Диапазон длин волн исследуемого оптического излучения, нм КИВИ 4350 КИВИ 4351 | от 700 до 1700 | |
| Длины волн калибровки, нм | 850, 1300, 1310, 1490, 1550, 1625 | |
| Диапазон измерений уровня средней м( оптического излучения, дБм для длин волн оптического излучения от 700 до 1200 нм | ощности КИВИ 4350 | от -55 до +5 |
| КИВИ 4351 | от -40 до +23 | |
| для длин волн оптического излучения от 1200 до 1700 нм | КИВИ 4350 | от -65 до +5 |
| КИВИ 4351 | от -45 до +23 | |
| Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения, дБ на длине волны калибровки 850 нм на длинах волн калибровки 1300, 1310, 1490, 1550, 1625 нм | ±0,5 ±0,2 | |
| Пределы допускаемой относительной погрешности измерений относительных уровней средней мощности оптического излучения, дБ | ±0,3 | |
| Г абаритные размеры (ширина х высота х глубина), мм | 105 х 52 х 34 | |
| Масса, г, не более | 100 | |
| Напряжение питания, В | от 1,2 до 1,5 | |
| Рабочие условия применения температура окружающей среды, °С относительная влажность воздуха при 30 °С, %, не более атмосферное давление, кПа | группа 3 ГОСТ 22261-94 от -10 до +50 95 от 84 до 106,7 | |
наносится на заднюю панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
В комплект поставки входят:
- измеритель - 1 шт. (модель по заказу);
- руководство по эксплуатации - 1 шт.
осуществляется по документу ГОСТ Р 8.720-2010 «ГСИ. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки».
Основные средства поверки:
Рабочий эталон 1-го разряда по ГОСТ 8.585-2013.
Знак поверки наносится на свидетельство о поверке в виде поверочного клейма.
Методы измерений изложены в документе «Измерители оптической мощности КИВИ - 4350 (модели КИВИ - 4350, 4351). Руководство по эксплуатации. РЭ 4437-008-68200-15».
ГОСТ 8.585-2013 ГСИ. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации
ТУ 4437-002-68200779-15 Измерители оптической мощности КИВИ-4350 (КИВИ-4350, КИВИ-43518. Технические условия
| Зарегистрировано поверок | 688 |
| Поверителей | 13 |
| Актуальность данных | 16.11.2024 |
