| Номер в госреестре | 64702-16 |
| Наименование СИ | Термопреобразователь сопротивления с унифицированным выходным сигналом |
| Обозначение типа СИ | RN-24-6NA11-TB-L0250/YTA110 |
| Изготовитель | "Yokogawa Electric Corporation", Япония |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователь сопротивления с унифицированным выходным сигналом RN-24-6NA11-TB-L0250/YTA110 (далее - термопреобразователь или ТС) предназначен для измерений температуры различных сред, не агрессивных к материалу защитной оболочки ТС в составе комплекса глубокой переработки тяжёлых остатков (завод ОАО «ТАИФ-НК», г. Нижнекамск).
Принцип действия термопреобразователя основан на зависимости сопротивления чувствительного элемента (ЧЭ) ТС от температуры измеряемой среды с дальнейшим преобразованием в унифицированный выходной сигнал постоянного тока от 4 до 20 мА.
Термопреобразователь конструктивно выполнен в виде измерительной вставки, соединенной с защитной головкой. Измерительная вставка состоит из одного тонкопленочного платинового ЧЭ, помещенного в защитный чехол из нержавеющей стали. ЧЭ ТС имеет номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751). Измерительная вставка соединена при помощи гибкого кабеля с измерительным преобразователем YTA110.
Схема соединения внутренних проводников термопреобразователя с чувствительным элементом: 3-х проводная.

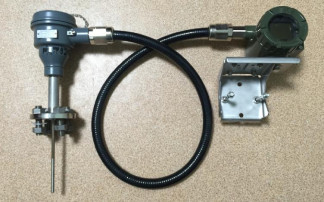

Фотография общего вида термопреобразователя сопротивления с унифицированным выходным сигналом RN-24-6NA11-TB-L0250/YTA110 представлена на рисунке 1.
Измерительный преобразователь YTA110 имеет только встроенное, метрологически значимое программное обеспечение (ПО). Данное ПО устанавливается в преобразователь на заводе-изготовителе во время производственного цикла. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | software |
| Номер версии (идентификационный номер) ПО () | 1 |
| Цифровой идентификатор программного обеспечения | не используется |
-(*)- Примечание к таблице 1: - и более поздние версии.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от 0 до плюс 100 |
| Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 66512009/МЭК 60751 | Pt100 |
| Температурный коэффициент ТС a , °С-1 | 0,00385 |
| Номинальное значение сопротивления ТС при 0 °С (R0), Ом | 100 |
| Класс допуска по ГОСТ 6651-2009/МЭК 60751 | A |
| Пределы допускаемой основной абсолютной погрешности ТС, °C | ±(0,31 + 0,002-И), где t - значение измеряемой температуры, °С |
| Пределы допускаемой дополнительной абсолютной погрешности ИП, вызванной отклонением температуры окружающей среды от нормальных условий (20±5) °C в рабочем диапазоне температур, °C/10 °C | ±0,1 |
| Выходной сигнал, мА | от 4 до 20 |
| Диаметр монтажной части ТС, мм | 6,4 |
| Длина монтажной части ТС, мм, не более | 150 |
| Диаметр соединительного кабеля, мм | 22 |
| Длина соединительного кабеля, мм | 1200 |
| Напряжение питания, В | от 10,5 до 42 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от минус 30 до плюс 80 98 |
наносится на титульный лист эксплуатационной документации типографским способом.
Термопреобразователь сопротивления с унифицированным выходным сигналом RN-24-6NA11-TB-L0250/YTA110 в составе:
- термопреобразователь сопротивления RN-24-6NA11-TB-L0250 - 1 шт.;
- измерительный преобразователь YTA110 - 1 шт.;
- паспорт - 1 экз.;
- методика поверки - 1 экз.
осуществляется по документу МП 64702-16 «Термопреобразователь сопротивления с унифицированным выходным сигналом RN-24-6NA11-TB-L0250/YTA110. Методика поверки», утвержденному ФГУП «ВНИИМС» 25.04.2016 г.
Основные средства поверки:
- термометр сопротивления эталонный ЭТС-100/1 3-го разряда по ГОСТ 8.558-2009;
- термостат переливной прецизионный ТПП-1 моделей ТПП-1.1, ТПП-1.2 (Регистрационный № 33744-07);
- калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
отсутствуют.
Нормативные документы, устанавливающие требования к термопреобразователю сопротивления с унифицированным выходным сигналом RN-24-6NA11-TB-L0250/YTA110
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования.
Международный стандарт МЭК 60751:2009 (2008-07) Промышленные чувствительные элементы термометров сопротивления из платины.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
| Зарегистрировано поверок | 5 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
