| Номер в госреестре | 64704-16 |
| Наименование СИ | Термометры манометрические |
| Обозначение типа СИ | TM809 |
| Изготовитель | "TE.MA. S.r.l.", Италия |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Термометры манометрические TM809 (далее по тексту - термометры), предназначены для измерений температуры жидких и газообразных сред в составе комплекса глубокой переработки тяжёлых остатков (завод ОАО «ТАИФ-НК», г. Нижнекамск).
Принцип действия термометров основан на зависимости между температурой и давлением термометрического вещества - инертного газа, находящегося в герметично замкнутой манометрической термосистеме. Под воздействием температуры на термобаллон термометра изменяется давление внутри манометрической термосистемы и под действием давления происходит раскрутка манометрической пружины, связанной со стрелкой отсчетного механизма.

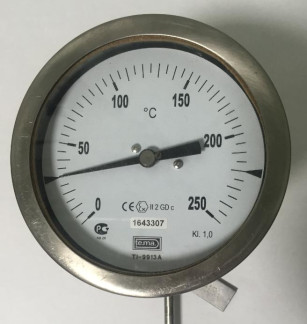

Термометры относятся к показывающим стрелочным приборам погружного типа. Конструктивно термометры состоят из круглого корпуса из нержавеющей стали, в котором размещены циферблат и кинематический механизм со стрелкой, и манометрической термосистемы, заполненной инертным газом, с чувствительным элементом в защитной трубке (термобаллона). Корпус и термобаллон термометра изготовлены из нержавеющей стали (304 SS). Термометры выполнены с тыльным креплением термобаллона к корпусу.
Монтаж термометров осуществляется с помощью штуцера.
отсутствует.
Таблица 1
| Наименование характеристик | Значение |
| Диапазон измерений температуры, °С | от плюс 30 до плюс 220 |
| Диапазон показаний (шкалы), °С | от 0 до плюс 250 |
| Цена деления шкалы, °С | 5 |
| Пределы допускаемой приведенной погрешности, % (от диапазона измерений) | ±1 |
| Диаметр корпуса, мм | 140 |
| Диаметр термобаллона, мм | 8 |
| Длина погружаемой части, мм | 400 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от минус 25 до плюс 65 95 |
| Средний срок службы, лет, не менее | 10 |
Примечание - Вариация показаний не превышает пределы допускаемой погрешности термометра.
наносится на титульный лист паспорта типографским способом.
Термометр манометрический TM809 5 шт.
Паспорт 5 экз.
осуществляется по ГОСТ 8.305-78 «ГСИ. Термометры манометрические. Методы и средства поверки».
Основные средства поверки:
- термометр сопротивления эталонный ЭТС-100/1 3-го разряда по ГОСТ 8.558-2009;
- термостат переливной прецизионный ТПП-1 моделей ТПП-1.0, ТПП-1.1 (Регистрационный № 33744-07).
Знак поверки наносится на защитное стекло циферблата термометра и в паспорт и (или) на свидетельство о поверке.
приведены в соответствующем разделе паспорта на термометры манометрические TM809.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 16920-93 Термометры и преобразователи температуры манометрические. Общие технические требования и методы испытаний.
Техническая документация фирмы «TE.MA Srl», Италия.
ГОСТ 8.305-78 ГСИ. Термометры манометрические. Методы и средства поверки.
