Государственный реестр средств измерений

Газоанализаторы стационарные А-ТОГАЗ G201, 64711-16

64711-16
Газоанализаторы стационарные А-ТОГАЗ G201 предназначены для измерений в воздухе рабочей зоны довзрывоопасных концентраций метана, этана, пропана, н-бутана и других углеводородов, объемной доли двуокиси углерода.
Карточка СИ
Номер в госреестре 64711-16
Наименование СИ Газоанализаторы стационарные
Обозначение типа СИ А-ТОГАЗ G201
Изготовитель ООО "НПО А-Комплекс", г.Иркутск
Год регистрации 2016
Срок свидетельства 12.08.2021
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Газоанализаторы стационарные А-ТОГАЗ G201 предназначены для измерений в воздухе рабочей зоны довзрывоопасных концентраций метана, этана, пропана, н-бутана и других углеводородов, объемной доли двуокиси углерода.

Описание

Принцип действия газоанализаторов основан на детектировании инфракрасным сенсором.

Газоанализатор состоит из двух отдельных блоков: датчика А-ТОГАЗ G20^ (далее -датчик) на соответствующий газ из таблицы 2 и индикатора А-ТОГАЗ G201И (далее -индикатор).

Газоанализаторы А-ТОГАЗ G201 должны обеспечивать световую сигнализацию с выдачей световых дискретных сигналов при превышении установленных значений двух порогов сигнализации, каждому из которых соответствует пара «сухих» контактов реле для управления внешними устройствами. Выдача информации об измерениях производится в цифровом виде по протоколу RS-485.

Датчик выполнен одноблочным в металлическом корпусе (нержавеющая сталь или алюминиевый сплав) и имеет взрывозащищенное исполнение с видами взрывозащиты «взрывонепроницаемые оболочки «d» по ГОСТ 30852.1-2002 (МЭК 60079-1:1998) и «искробезопасная электрическая цепь «i» по ГОСТ 30852.10-2002 (МЭК 60079-11:1999) и маркировкой Шхd[ib]ПCT4 X по ГОСТ 30852.0-2002 (МЭК 60079-0).

Индикатор выполнен одноблочным в металлическом корпусе (нержавеющая сталь или алюминиевый сплав) и имеет взрывозащищенное исполнение с видом взрывозащиты «искробезопасная электрическая цепь» по ГОСТ 30852.10-2002 (МЭК 60079-11) и маркировкой 1ExibnCT4 по ГОСТ 30852.0-2002 (МЭК 60079-0).

Газоанализаторы могут использоваться как автономно, так и в составе информационноизмерительных комплексов.

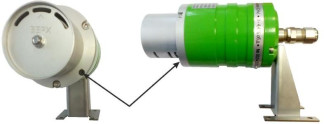

Внешний вид газоанализаторов стационарных А-ТОГАЗ G201 показан на рисунке 2. Пломбированию подлежит специальный винт передней панели корпуса газоанализатора. Место пломбировки указано на рисунке 1.

Программное обеспечение

Выбранная схема исключает возможность несанкционированного изменение аппаратного или программного обеспечения газоанализатора.

Г азоанализаторы имеют встроенное программное обеспечение (далее - ПО), разработанное изготовителем для выполнения измерительных и программных функций: выбора режима, проведения калибровки, установки уровней тревоги, визуализацию технологических параметров.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

GSO-R.hex

Номер версии (идентификационный номер) ПО

1.0

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

0x575A

Алгоритм вычисления цифрового идентификатора ПО

CRC16

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализатора. Г азоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путём установки системы защиты микроконтроллера от чтения и записи. Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.

Внешнее программное обеспечение (программа TestGSO) предназначено для про-верки работоспособности газоанализатора, а также для его настройки и калибровки при использовании интерфейса RS-232 или RS-485 и поставляется на оптическом диске или ином носителе информации. Программа предназначена для работы в среде Windows XP или Windows 7 в стандартной конфигурации. Для работы необходим COM порт или его эмуляция через переходник USB-RS-232.

Исполняемые коды газоанализаторов являются встроенными и недоступны для модификации через интерфейс пользователя.

Технические характеристики

Диапазоны измерений и пределы допускаемой основной погрешности газоанализатора А-Тогаз G 201 для определяемых компонентов приведены в таблице 2.

Таблица 2

Определяемый

компонент

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

% НКПР1)

абсолютная, % НКПР

относительная, %

метан (СН4)

от 0 до 50 включ.

+5

-

св. 50 до 100

-

±10

пропан (С3Н8)

от 0 до 50 включ.

±5

-

св. 50 до 100

-

±10

н-бутан (С4Н10)

от 0 до 50 включ.

±5

-

св. 50 до 100

-

±10

н-пентан (С5Н12)

от 0 до 50

±5

-

н-гексан (С6Н14)

от 0 до 50 включ.

±5

-

св. 50 до 100

-

±10

этилен (C2H4)

от 0 до 50

±5

-

бензол (C6H6)

от 0 до 50 включ.

±5

-

св. 50 до 100

-

±10

диоксид углерода (CO2) (объемная доля)

от 0 до 5 %

±(0,02+0,08 Свх) 2), %

Примечания:

1)    Значения НКПР горючих газов и паров горючих жидкостей указаны

в ГОСТ 30852.19-2002 (МЭК 60079-20:1996).

2)    Свх - содержание определяемого компонента на входе газоанализатора, об. доля, %

3)    Ввиду того, что газоанализаторы обладают чувствительностью к широкой номенклатуре органических веществ помимо указанных, пределы допускаемой основной погрешности газоанализаторов нормированы для смесей, содержащих только один измеряемый горючий компонент.

Пределы допускаемой дополнительной абсолютной погрешности газоанализаторов на каждые 10°С в диапазоне температур от минус 60 до плюс 85°C, в долях от предела допускаемой    0,2

основной погрешности, не более

Время прогрева газоанализатора, мин, не более:10

Масса датчика, кг, не более:

-    корпус из нержавеющей стали 6,6

-    корпус из алюминиевого сплава 2,7

Г абаритные размеры датчика (В х Д х Ш), мм, не более: 220х370х160

Масса индикатора, кг, не более:

-    корпус из нержавеющей стали 1,3

-    корпус из алюминиевого сплава 0,8

Г абаритные размеры индикатора (В х Д х Ш), мм, не более: 100х74х98

Условия эксплуатации газоанализаторов:

-    температура окружающей среды, °С от минус 60 до плюс 85

Знак утверждения типа

наносится:

-    типографским способом на титульный лист руководства по эксплуатации;

-    на табличку, расположенную на задней панели корпуса газоанализатора.

Комплектность

Комплект поставки газоанализаторов включает:

-    газоанализатор, 1 шт;

-    кабель для соединения датчика с индикатором;

-    методика поверки - 1 экз;

-    руководство по эксплуатации - 1 экз;

-диск с программным обеспечением.

Опционально может включаться:

-    камера калибровочная;

-    С-образный хомут;

-    программа TestGSO на цифровом носителе (компакт-диск, флэш-память и т.п.).

Поверка

осуществляется по документу МП 64711-16 «Газоанализатор стационарный А-Тогаз G201. Методика поверки», утвержденному ФГУП «ВНИИМС» 16 ноября 2015 г.

Основные средства поверки:

-    государственные стандартные образцы - газовые смеси ГСО №№ 10463-2014, 10543-2014, 10349-2013, 10544-2014, 10334-2013, 10247-2013, 10367-2013, 10465-2014.

-    азот особой чистоты сорт 2 в баллоне под давлением, ГОСТ 9293-74.

Знак поверки наносят на заднюю панель газоанализатора.

Сведения о методах измерений

приведены в «Газоанализатор стационарный А-Тогаз G201. Руководство по эксплуатации АКИР.413311.007 РЭ».

Нормативные документы

ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

ГОСТ Р 52350.29.1-2010 (МЭК 60079-29-1:2007) Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ IEC 60079-29-1-2013 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Требования к эксплуатационным характеристикам газоанализаторов горючих газов.

Приказ Министерства здравоохранения и социального развития РФ от 09.09.2011 г. № 1034н "Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности"

АКИР.413311.007 ТУ Технические условия "Газоанализаторы портативные А-Тогаз G101, стационарные А-ТОГАЗ G201 и G202".
