| Номер в госреестре | 64713-16 |
| Наименование СИ | Теплосчетчики |
| Обозначение типа СИ | КАСКАД-КМТ-42 |
| Изготовитель | АО "КАСКАД", г.Черкесск |
| Год регистрации | 2016 |
| Срок свидетельства | 12.08.2021 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Теплосчетчики КАСКАД-КМТ-42 (далее - теплосчетчики) предназначены для измерения тепловой энергии и количества теплоносителя в закрытых и открытых водяных системах теплоснабжения.
Принцип действия теплосчетчиков состоит в измерении расхода, объема, температуры, давления теплоносителя в трубопроводах с последующим вычислением массы воды и тепловой энергии.
Теплосчетчики, в зависимости от модификации тепловычислителя и типа первичных преобразователей объемного расхода, объема, температуры, давления, входящих в его состав, могут иметь разные исполнения.

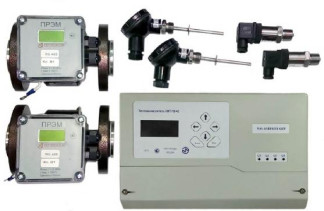

В состав теплосчетчика входят:
- тепловычислитель КМТ-ТВ-42 (Госреестр № 61831-15), модификации КМТ-ТВ-42^41, КМТ-ТВ-42^42, КМТ-ТВ-42^43;
- первичные преобразователи температуры, избыточного давления, расхода (количества) теплоносителя.
В качестве первичных преобразователей применяются средства измерений со следующими выходными сигналами:
- преобразователи расхода, расходомеры и счетчики с частотным (частота следования импульсов до 10 кГц) или число-импульсным (частота следования импульсов до 80 Гц) выходным сигналом, типы которых приведены в таблице 1;
- термометры сопротивления по ГОСТ 6651-2009 с НСХ 100М, Pt100, 100П, Pt500, 500П и их комплекты, типы которых приведены в таблице 2;
- преобразователи избыточного давления с унифицированным токовым выходным сигналом от 4 до 20 мА, типы которых приведены в таблице 3.
Фотографии общего вида первичных преобразователей приведены в таблице 4.
Таблица 1 - Преобразователи расхода
| Тип преобразователей расхода | Номер в Госреестре СИ | Номер фотографии общего вида |
| Электромагнитные | ||
| ПРЭМ | 17858-11 | 1а |
| МастерФлоу | 31001-12 | 2а |
| ВЗЛЕТ ЭР мод. Лайт М | 52856-13 | 3а |
| ВЗЛЕТ ЭМ | 30333-10 | 4а |
| ВЗЛЕТ ЭР | 20293-10 | 5а |
| РСМ-05, мод. РСМ-05.03, РСМ-05.05, РСМ-05.07 | 48755-11 | 6а |
| РСМ-05.03(ТЭСМАРТ), РСМ-05.03(ТЭСМАРТ-А), РСМ-05.05(ТЭСМАРТ), РСМ-05.05(ТЭСМАРТ-А), РСМ-05.07(тЭСМАРт), РСМ-05.07(ТЭСМАРТ-А), РСМ-05.05(ТЭСМАРТ-П), РСМ-05.05(ТЭСМАРТ-ПА), РСМ-05.05(ТЭСМАРТ-Э) | 57470-14 | 7а |
| РСМ-05 | 19714-15 | 8а |
| Питерфлоу РС | 46814-11 | 9а |
| ЭМИР-ПРАМЕР-550 | 27104-08 | 10а |
| РМ-5 | 20699-11 | 11а |
| 8700 | 14660-12 | 12а |
| OPTIFLUX | 60663-15 | 13а |
| FLONET FH 10XX, FLONET FN 20XX, FLONET FS 10XX, FLONET FF 10XX | 52848-13 | 14а |
| КАРАТ-551 | 54265-13 | 15а |
| КАРАТ-550 | 47864-11 | 1б |
| ЭМР | 51448-12 | 2б |
| Ультразвуковые | ||
| USECHO II Itron | 52549-13 | 3б |
| ВЗЛЕТ МР | 28363-14 | 4б |
| ПРАМЕР-510 | 24870-09 | 5б |
| OPTISONIC 3400 | 57762-14 | 6б |
| UFM 3030, UFM 3030-300, UFM 500-030, UFM 500-300 | 48218-11 | 7б |
| SONOELIS SE 4015, SONOELIS SE 4025, SONOELIS SE 404Х, SONOELIS SE 406Х, SONOELIS SE 8045, SONOELIS SE 8065, SONOELIS SE 4095 | 52847-13 | 8б |
| US800 | 21142-11 | 9б |
| УРЖ2КМ | 23363-12 | 10б |
| УРЖ2КМ Модель 3 | 62890-15 | 11б |
| КАРАТ-520 | 44424-12 | 12б |
| КАРАТ | 44424-10 | 13б |
| РУС-1 | 24105-11 | 14б |
| Вихревые | ||
| ВПС | 19650-10 | 15б |
Таблица 2 - Преобразователи температуры
| Тип преобразователей температуры | Номер в Госреестре СИ | Номер фотографии общего вида |
| ТСП-Н | 38959-12 | 1в |
| КТСП-Н | 38878-12 | 2в |
| ТЭМ-100 | 40592-09 | 3в |
| ТЭМ-110 | 40593-09 | 4в |
| ТПТ-1, ТПТ-17, ТПТ-19, ТПТ-21, ТПТ-25Р | 46155-10 | 5в |
| ТПТ-7, ТПТ-8, ТПТ-11, ТПТ-12, ТПТ-13, ТПТ-14, ТПТ-15 | 39144-08 | 6в |
| КТПТР-01, КТПТР-03, КТПТР-06, КТПТР-07, КТПТР-08 | 46156-10 | 7в |
| КТПТР-04, КТПТР-05, КТПТР-05/1 | 39145-08 | 8в |
| ВЗЛЕТ ТПС | 21278-11 | 9в |
| ТСПА | 32089-06 | 10в |
| ТСПА-К | 32088-06 | 11 в |
| ТЭСМА | 52981-13 | 12в |
| ТЭСМА-К | 52980-13 | 13в |
| ТСПТВХ | 33995-07 | 14в |
| КТСПТВХ-В | 24204-03 | 15в |
| КСТВ | 47133-11 | 1г |
| ТС и ЧЭ | 58808-14 | 2г |
| КТСП | 45368-10 | 3г |
| ТСМ и ТСП Метран-200 | 50911-12 | 4г |
| Метран-2000 | 38550-13 | 5г |
| ТСП-0193, ТСП-1293, ТСП-1393, ТСП-1193, ТСП-1195, ТСП-0196, ТСП-0395, ТСП-0397, ТСМ-0193, ТСМ-1293, ТСМ-1193, ТСМ-1393, ТСМ-0196, ТСМ-0395 | 56560-14 | 6г |
| ТСП-01, ТСП-02, ТСП-03, ТСП-04, ТСП-05, ТСП-06, ТСП-07, ТСМ-01, ТСМ-02, ТСМ-03, ТСМ-04, ТСМ-05, ТСМ-06, ТСМ-07 | 49258-12 | 7г |
| КТСП-0193, КТСП-0196, КТСМ-0193, КТСМ-0196 | 33010-12 | 8г |
| TP | 41564-14 | 9г |
| КДТС | 56651-14 | 10г |
| ТС-Б | 61801-15 | 11г |
| КТС-Б | 43096-15 | 12г |
Таблица 3 - Преобразователи избыточного давления
| Тип преобразователей избыточного давления | Номер в Госреестре СИ | Номер фотографии общего вида |
| НТ | 26817-13 | 1д |
| СДВ-SMART, мод. 1041, 1050, 1051, 2050, 1060, 1061, 2060, 1141, 1150, 1151, 2150, 1160, 1161, 2160, 1171, 2170, 1341, 1350, 1351, 2350 | 61936-15 | 2д |
| ПДТВХ-1 | 43646-10 | 3д |
| АИР-10 | 31654-14 | 4д |
| ЭЛЕМЕР-АИР-30 | 37668-13 | 5д |
| Метран-150 | 32854-13 | 6д |
| DMP 3XX, DMP 4XX, DMD 3XX, DS 2XX, DS 4XX, DMK 3XX, DMK 4XX, XACT i, DM 10, DPS 2XX, DPS 3XX, DPS+, HMP 331, HU 300 | 56795-14 | 7д |
| КОРУНД | 47336-11 | 8д |
| ИД | 26818-15 | 9д |
| MBS 1700, MBS 1750, MBS 3000, MBS 3050, MBS 33, MBS 3200, MBS 3250, MBS 4510 | 61533-15 | 10д |
| MBS 3300, MBS 3350, MBS 4003 | 56237-14 | 11д |
| ОВЕН ПД100И | 56246-14 | 12д |
Теплосчетчики обеспечивают:
- измерение тепловой энергии в соответствии с уравнениями измерений по МИ 2412-97 (количество систем, где проводятся измерения тепловой энергии, до 4-х);
- измерение объема, массы, объемного и массового расходов (количество трубопроводов, где проводятся измерения, до 4-х);
- измерение температуры и разности температур, избыточного давления (количество трубопроводов, где проводятся измерения, до 5-ти);
- измерение календарного времени;
- архивирование часовых (1536 часов), суточных (370 суток) и месячных (48 месяцев) значений измеренных параметров, а также среднечасовых и среднесуточных значений температуры, разности температур, избыточного давления;
- ввод настроечных параметров;
- отображение текущих, архивных и настроечных параметров;
- ведение журнала событий с фиксацией времени и даты возникновения события;
- сохранение данных при перерывах электропитания;
- защиту данных от несанкционированного изменения.
Обмен информацией с внешними устройствами осуществляется с помощью разных интерфейсов в зависимости от исполнения тепловычислителя, входящего в состав теплосчетчика. Фотографии общего вида теплосчетчиков приведены на рисунках 1 -3.
Места нанесения пломб для защиты от несанкционированного доступа приведены в описаниях типа тепловычислителя и первичных преобразователей в составе теплосчетчика.
Программное обеспечение (далее - ПО) теплосчетчика разделено на метрологически значимую часть ПО и метрологически незначимую часть ПО и записывается в тепловычислите-ле при их производстве. Вычисление цифрового идентификатора ПО производится для метрологически значимой части ПО.
Программное обеспечение предназначено для обработки измерительной информации от первичных преобразователей расхода, температуры, давления, вычислений расхода и количества воды, тепловой энергии, индикации результатов измерений на показывающем устройстве, выбора параметров, сохранения результатов измерений и выбранных параметров в архивах, формирования выходных сигналов, проведения диагностики теплосчетчиков.
В теплосчетчиках обеспечивается защита от несанкционированного доступа к запрограммированным параметрам. Защита реализуется при помощи системы пломб и паролей.
Таблица 5 - Идентификационные данные программного обеспечения теплосчетчиков
| Идентификационные данные (признаки) | Значение |
| 1 | 2 |
| Идентификационное наименование ПО | KMT42 |
| Номер версии (идентификационный номер) ПО | 01.00.ХХ.ХХ* |
| Цифровой идентификатор ПО (CRC16) | 36C3 |
| Другие идентификационные данные, если имеются | - |
Примечание - * Х = 0 ... 9.
Цифровой идентификатор программного обеспечения можно считать по любому из имеющихся интерфейсов.
Защита ПО теплосчетчиков (тепловычислителей) от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по п. 4.5 Р 50.2.077-2014. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимого ПО и измеренных (вычисленных) данных.
Таблица 5 - Метрологические и технические характеристики теплосчетчиков
| Параметр | Значение |
| Диапазоны отображения параметров на показывающем устройстве тепловычислителя: - тепловая энергия (Гкал, МВт ч или ГДж), объем (м ), масса (т) - объемный расход (м /ч), массовый расход (т/ч) | от 0 до 99999999 от 0 до 999999 |
| Верхний предел измерений температуры теплоносителя tB, °С | от 150 до 180 |
| Диапазон измерений температуры теплоносителя, °С | от 0 до tB |
| Нижний предел измерений разности температур теплоносителя в подающем и обратном трубопроводах Л% °С | 2 или 3 |
| Верхний предел измерений разности температур температуры теплоносителя в подающем и обратном трубопроводах Л^, °С | от 145 до 160 |
| Диапазон измерений избыточного давления теплоносителя, МПа | от 0 до 1,6 или от 0 до 2,5 |
| Отношение верхнего предела диапазона измерений расхода теплоносителя GB к нижнему пределу диапазона измерений расхода теплоносителя Gjj первичных преобразователей объемного расхода GB/G^ не менее | 50 |
| Пределы допускаемой приведенной к диапазону измерений погрешности при измерении избыточного давления теплоносителя, % | ±0,5; ±1; ±2 |
| Пределы допускаемой абсолютной погрешности при измерении температуры теплоносителя t, °С | ±(0,6+0,004-|t|) |
| Пределы допускаемой относительной погрешности при измерении расхода теплоносителя G, %: - КАСКАД-КМТ-42-1 - КАСКАД-КМТ-42-2 | ±(1+0,01 -GB/G), но не более ±3,5 % ±(2+0,02-GB/G), но не более ±5 % |
| Пределы допускаемой относительной погрешности при измерении тепловой энергии теплоносителя в закрытых системах водяного теплоснабжения, в зависимости от разности температур Л^ %: - КАСКАД-КМТ-42-1 - КАСКАД-КМТ-42-2 | ±(2 + 4-Л^^ + 0,01-Gb/G) ±(3 + 4-Л^^ + 0,02-Gb/G) |
| Пределы допускаемой относительной погрешности измерения текущего времени, % | ±0,01 |
| Параметр | Значение |
| Условия эксплуатации: - температура окружающего воздуха тепловычислите-ля, °С - относительная влажность окружающего воздуха теп-ловычислителя при +35 °С и более низких температурах, без конденсации влаги, %, не более - температура и верхнее значение относительной влажности окружающего воздуха для первичных преобразователей | от минус 10 до плюс 50 95 приведены в технической документации на эти приборы |
| Напряжение питания, потребляемая мощность, масса, габаритные размеры | приведены в документации на составные части теплосчетчика |
| Примечание - Пределы допускаемой относительной погрешности при измерении тепловой энергии теплоносителя в водяной открытой системе теплоснабжения рассчитываются по МИ 2553-99 или по методике, утвержденной в установленном порядке | |
наносят на титульные листы эксплуатационных документов типографским способом.
Комплект поставки теплосчетчиков КАСКАД-КМТ-42 приведен в таблице 6.
Таблица 6 - Комплект поставки
| Наименование | Обозначение | Кол-во |
| Теплосчетчик КАСКАД-КМТ-42 в составе: - тепловычислитель КМТ-ТВ-42 - первичные преобразователи расхода - первичные преобразователи температуры - первичные преобразователи избыточного давления | 1 1 от 1 до 4 до 5 до 5 | |
| Теплосчетчики КАСКАД-КМТ-42. Методика поверки | РИТМ.400800.002Д1 | 1 |
| Теплосчетчики КАСКАД-КМТ-42. Руководство по эксплуатации | РИТМ.400800.002РЭ | 1 |
| Теплосчетчики КАСКАД-КМТ-42. Паспорт | РИТМ.400800.002ПС | 1 |
осуществляется по документу РИТМ.400800.002Д1 «Теплосчетчики КАСКАД-КМТ-42. Методика поверки», утвержденному ФГУП «ВНИИМС» 21.12.2015 г.
Основные средства поверки:
- калибратор многофункциональный Метран 510-ПКМ, диапазон токов от 0 до 25 мА, основная погрешность не более 3 мкА;
- генератор сигналов AFG-72125, диапазон от 0,1 Гц до 25 МГц, погрешность установки частоты не более 20-10-6;
- частотомер CNT-90, диапазон измерений частоты от 0,001 Гц до 300 МГц, относительная погрешность измерений не более 2,5^ 10-4 %;
- измеритель температуры многоканальный прецизионный МИТ8.10М, диапазон измерений от -200 до 500 °С, абсолютная погрешности при измерении температуры не более (0,004+10-Ч);
- магазин сопротивлений Р4834-М1, диапазон измерений от 0,01 до 11111,1 Ом, класс точности 0,02/(2,5-10-7).
- установка для поверки счетчиков/расходомеров воды с относительной погрешностью не более ± 0,3 %;
- термометры сопротивления эталонные мод. ПТСВ-4 (абсолютная погрешность ±0,02 °С);
- термостаты жидкостные мод. 7012, 7312 (абсолютная погрешность ±0,05 °С);
- манометр грузопоршневой МП-2,5; МП-6; МП-60; МП-600 кл. точности 0,05.
Знак поверки наносят на свидетельство о поверке.
Методики измерений приведены в руководстве по эксплуатации РИТМ.400800.002РЭ, МИ 2714-2002.
1 ГОСТ Р 51649-2014 «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия».
2 ГОСТ Р ЕН 1434-1-2011 «Теплосчетчики. Часть 1. Общие требования».
3 РИТМ.400800.002ТУ «Теплосчетчики КАСКАД-КМТ-42. Технические условия».
4 «Методика осуществления коммерческого учета тепловой энергии, теплоносителя», утвержденная Приказом Министерства строительства и жилищно-коммунального хозяйства РФ от 17 марта 2014 г. N 99/пр.
