Манометры показывающие MB801, 64717-16

64717-16
Манометры показывающие MB801 (далее по тексту - манометры) предназначены для измерений избыточного давления неагрессивных и агрессивных жидкостей и газов, а также разрежения газов в составе комплекса глубокой переработки тяжёлых остатков (завод ОАО «ТАИФ-НК», г. Нижнекамск).
Документы
Карточка СИ
Номер в госреестре 64717-16
Наименование СИ Манометры показывающие
Обозначение типа СИ MB801
Изготовитель "TE.MA. S.r.l.", Италия
Год регистрации 2016
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать

Назначение

Манометры показывающие MB801 (далее по тексту - манометры) предназначены для измерений избыточного давления неагрессивных и агрессивных жидкостей и газов, а также разрежения газов в составе комплекса глубокой переработки тяжёлых остатков (завод ОАО «ТАИФ-НК», г. Нижнекамск).

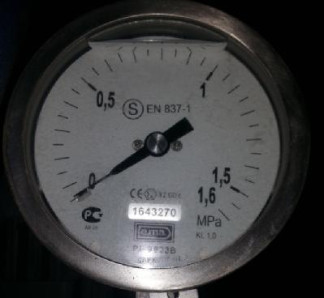

Описание

Принцип действия манометров основан на уравновешивании измеряемого давления силой упругой деформации трубчатой пружины из нержавеющей стали с одним глухим концом (трубка Бурдона). Один конец пружины соединен с держателем, а другой связан с трибко-секторным механизмом, преобразующим деформацию пружины в угол поворота указательной стрелки.

Корпус манометра изготовлен из нержавеющей стали и заполнен глицерином.

Технические характеристики

Таблица 1

Наименование характеристики

Значение характеристики

Диапазон измерений давления, МПа

от 0 до 1,6

Пределы основной допускаемой приведенной погрешности измерения давления (при температуре 20±2 °С), % (от диапазона измерений)

±1,0

Вариация, %

1,0

Пределы дополнительной погрешности от влияния изменения температуры окружающего воздуха в диапазоне рабочих температур от 0 до плюс 60 °С, %/ 10° C

±0,35

Наименование характеристики

Значение характеристики

Пределы дополнительной погрешности от влияния изменения температуры окружающего воздуха в диапазоне рабочих температур от минус 30 до 0 °С, %/ 10° C

±1,0

Рабочие условия:

- температура окружающей среды, °С

от минус 30 до плюс 60

Габаритные размеры (диаметрхглубина), мм, не более

115x51

Масса, кг, не более

1,05

Знак утверждения типа

наносится на титульный лист паспорта типографским способом и на корпус прибора методом наклейки.

Комплектность

Манометр показывающий MB801 10 шт.

Паспорт 10 экз.

Поверка

осуществляется по МИ 2124-90 «Рекомендация. ГСИ. Манометры, вакуумметры, мановакуум-метры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».

Основные средства поверки:

- манометр избыточного давления грузопоршневой МП-60 2-го разряда по ГОСТ Р 8.802-2012.

Знак поверки наносится на защитное стекло циферблата манометра и в паспорт и (или) на свидетельство о поверке.

Сведения о методах измерений

приведены в соответствующем разделе паспорта на манометр показывающий MB801.

Нормативные документы

1    ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия.

2    ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.

3    Техническая документация фирмы «TE.MA Srl», Италия.
