| Номер в госреестре | 64720-16 |
| Наименование СИ | Акселерометры |
| Обозначение типа СИ | CMSS2xxx и CMSS7xx |
| Изготовитель | "SKF USA Inc.", США |
| Год регистрации | 2016 |
| Срок свидетельства | 12.08.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |

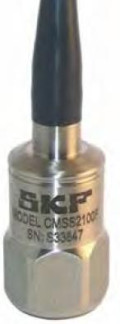

Акселерометры серий CMSS2xxx и CMSS7xx (далее акселерометры) предназначены для измерений виброускорения.
Акселерометры являются преобразователями инерционного типа. Принцип действия акселерометров основан на использовании прямого пьезоэлектрического эффекта, состоящего в появлении электрического заряда на пьезоэлектрической пластине, пропорционального ускорению, воздействующему на преобразователь.
Акселерометры отличаются диапазоном измерений, диапазоном рабочих частот, номинальным коэффициентом преобразования, длиной кабеля и расположением разъема.
Акселерометры серии CMSS2xxx выпускаются в следующих модификациях: CMSS2100, CMSS2100F, CMSS2100T, CMSS2200, CMSS2200F, CMSS2200T, CMSS2110, CMSS2110-3, CMSS2106 и CMSS2207.
Акселерометры модификации CMSS2100 выпускаются в двух исполнениях, отличающихся резьбой установочной шпильки: CMSS2100 и CMSS2100-M12.
Акселерометры модификации CMSS2100F имеют интегрированные (встроенные) соединительные провода и выпускаются в пяти исполнениях, отличающихся длиной соединительных проводов: CMSS2100F, CMSS2100F-33, CMSS2100F-50, CMSS2100F-66 и CMSS2100F-100.
Акселерометры модификации CMSS2200 выпускаются в двух исполнениях, отличающихся резьбой установочной шпильки: CMSS2200 и CMSS2200-M8.
Акселерометры модификации CMSS2200F имеют интегрированные (встроенные) соединительные провода и выпускаются в трех исполнениях, отличающихся длиной соединительных проводов: CMSS2200F, CMSS2200F-33 и CMSS2200F-66.
Акселерометры модификации CMSS2110 имеют интегрированные (встроенные) соединительные провода и выпускаются в пяти исполнениях, отличающихся длиной соединительных проводов: CMSS2110, CMSS2110-33, CMSS2110-50, CMSS2110-64 и CMSS2110-100.
Акселерометры модификации CMSS2110-3 имеют интегрированные (встроенные) соединительные провода и выпускаются в двух исполнениях, отличающихся длиной соединительных проводов: CMSS2110-3 и CMSS2110-3-50.
Акселерометры серии CMSS7xx выпускаются в следующих модификациях: CMSS793, CMSS793T-3, CMSS797, CMSS780Q CMSS793L, CMSS797L, CMSS786A-IS, CMSS786F-IS и CMSS787A-IS.
Акселерометры модификации CMSS780С выпускаются в двух исполнениях, отличающихся резьбой установочной шпильки: CMSS780С и CMSS780С-М8.
Акселерометры модификаций CMSS793 и CMSS793T-3 отличаются между собой входным разъемом для подключения соединительных проводов.
Таблица 1- Метрологические и технические характеристики акселерометров модификаций CMSS2100, CMSS2200, CMSS2200F, CMSS2100T
| Наименование характеристики | Модификации | ||
| CMSS2100 | CMSS2200, CMSS2200F | CMSS2100T | |
| Значения | |||
| Номинальный коэффициент преобразования, мВ/(м-с-2) | 10,2 | ||
| Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения в диапазоне рабочих температур, % | ±5 | ||
| Диапазон измерений виброускорений, м/с2 | от 0,01 до 785 | от 0,01 до 589 | |
| Диапазон рабочих частот, Гц | от 0,5 до 10000 | от 0,7 до 10000 | от 0,5 до 10000 |
| Нелинейность амплитудной характеристики, %, не более | ±1 | ||
| Диапазон рабочих частот с неравномерностью АЧХ не более ±5 %, Гц | от 3 до 5000 | от 3 до 5000 | |
| Диапазон рабочих частот с неравномерностью АЧХ не более ±10%, Гц | от 1 до 9000 | от 1 до 5000 | от 1 до 7000 |
| Диапазон рабочих частот с неравномерностью АЧХ не более ±3 дБ, Гц | от 0,5 до 10000 | от 0,7 до 10000 | от 0,5 до 10000 |
| Относительный коэффициент поперечного преобразования, %, не более | 5 | ||
| Напряжение питания (пост.), В | от 18 до 30 | ||
| Нормальная область значений 0/'~' температуры, С | 20±5 | ||
| Рабочие условия эксплуатации: диапазон рабочих температур, 0С | от минус 50 до 120 | ||
| Г абаритные размеры (диаметрхвысота) мм, не более | 19x53 | 40x53 | 19x57,2 |
| Масса, г, не более | 90 | 145 | 90 |
CMSS2200T
| Наименование характеристики | Значения |
| Номинальный коэффициент преобразования, мВ/(м-с" ) | 10,2 |
| Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения, % | ±5 |
| Диапазон измерений виброускорений, м/с | от 0,01 до 589 |
| Диапазон рабочих частот, Гц | от 0,7 до 10000 |
| Нелинейность амплитудной характеристики, %, не более | ±1 |
| Диапазон рабочих частот с неравномерностью АЧХ не более ±5 %, Гц | от 1 до 5000 |
| Диапазон рабочих частот с неравномерностью АЧХ не более ±10 %, Гц | от 0,7 до 10000 |
| Относительный коэффициент поперечного преобразования, %, не более | 5 |
| Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения в диапазоне рабочих температур, % | ±15 |
| Напряжение питания (пост.), В | от 18 до 30 |
| Нормальная область значений температуры, 0С | 20±5 |
| Рабочие условия эксплуатации: диапазон рабочих температур, 0С | от минус 50 до 120 |
| Габаритные размеры (диаметрхвысота), мм, не более | 35,5x53,1 |
| Масса, г, не более | 145 |
Таблица 3 - Метрологические и технические характеристики акселерометров модификаций CMSS2100F, CMSS2110 и CMSS2110-3
| Наименование характеристики | Модификации | ||
| CMSS2100F | CMSS2110 | CMSS2110-3 | |
| Значения | |||
| Номинальный коэффициент преобразования, мВ/(м-с' ) | 10,2 | 3 | |
| Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения в диапазоне рабочих температур, % | ±5 | ±10 | |
| Диапазон измерений виброускорений, м/с2 | от 0,01 | до 785 | от 0,01 до 1963 |
| Диапазон рабочих частот, Гц | от 0,5 до 10000 | от 0,8 до 10000 | |
| Нелинейность амплитудной характеристики, %, не более | ±1 | ||
| Диапазон рабочих частот с неравномерностью АЧХ не более ±10 %, Гц | от 1 до 8000 | от 3 до 8000 | |
| Диапазон рабочих частот с неравномерностью АЧХ не более ±3 дБ, Гц | от 0,5 до 10000 | от 0,8 до 10000 | от 0,8 до 10000 |
| Относительный коэффициент поперечного преобразования, %, не более | 5 | ||
| Напряжение питания (пост.), В | от 18 до 30 | ||
| Нормальная область значений 0/'~' температуры, С | 20±5 | ||
| Рабочие условия эксплуатации: диапазон рабочих температур, 0С | от минус 50 до 120 | ||
| Габаритные размеры (диаметрхвысота), мм, не более | 19x45 | 25x51 | 25x51 |
| Масса, г, не более | 90 | 350 | 350 |
Таблица 4 - Метрологические и технические характеристики акселерометров модификаций
CMSS2106 и CMSS2207
| Наименование характеристики | Модификации | ||
| CMSS2106 | CMSS2207 | ||
| Значения | |||
| Номинальный коэффициент преобразования, мВ/(м-с-2) | 10,2 | ||
| Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения в диапазоне рабочих температур, % | ±10 | ||
| Диапазон измерений виброускорений, м/с | от 0,01 до 490 | ||
| Диапазон рабочих частот, Гц | от 1 до 10000 | от 1 до 10000 | |
| Нелинейность амплитудной характеристики, %, не более | ±1 | ||
| Диапазон рабочих частот с неравномерностью АЧХ не более ±5 %, Гц | от 4 до 4000 | от 4 до 5000 | |
| Диапазон рабочих частот с неравномерностью АЧХ не более ±10 %, Гц | от 3 до 6000 | от 3 до 7000 | |
| Диапазон рабочих частот с неравномерностью АЧХ не более ±3 дБ, Гц | от 1 до 10000 | от 1 до 10000 | |
| Относительный коэффициент поперечного преобразования, %, не более | 5 | ||
| Напряжение питания (пост.), В | от 18 до 30 | ||
| Нормальная область значений температуры, 0С | 20±5 | ||
| Рабочие условия эксплуатации: диапазон рабочих температур, 0С | от минус 50 до 150 | ||
| Габаритные размеры (диаметрxвысота), мм, не более | 23x61 | 43x54 | |
| Масса, г, не более | 135 | 145 | |
| CMSS 793, CMSS793T-3, CM | [SS 797, CMSS 793L и CMSS 797L | |||
| Модификации | ||||
| Наименование характеристики | CMSS 793, CMSS793T-3 | CMSS 797 | CMSS 793L | CMSS 797L |
| Значения | ||||
| Номинальный коэффициент преобразования, мВ/(м-с-2) | 10,2 | 51 | ||
| Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения в диапазоне рабочих температур, % | ±5 | |||
| Диапазон измерений виброускорений, м/с2 | от 0,01 до 785 | от 0,01 до 490 | от 0,01 до 98 | |
| Диапазон рабочих частот, Гц | от 0,5 до 10000 | от 1 до 10000 | от 0,2 до 2300 | от 0,2 до 3700 |
| Нелинейность амплитудной характеристики, %, не более | ±1 | |||
| Диапазон рабочих частот с неравномерностью АЧХ не более ±5 %, Гц | от 1,5 до 5000 | от 3 до 5000 | от 0,7 до 700 | от 0,6 до 850 |
| Диапазон рабочих частот с неравномерностью АЧХ не более ±10 %, Гц | от 1 до 7000 | от 2 до 7000 | от 0,4 до 1000 | от 0,4 до 1500 |
| Диапазон рабочих частот с неравномерностью АЧХ не более ±3 дБ, Гц | от 0,5 до 10000 | от 1 до 10000 | от 0,2 до 2300 | от 0,2 до 3700 |
| Относительный коэффициент поперечного преобразования, %, не более | 5 | 7 | ||
| Напряжение питания (пост.), В | от 18 до 30 | |||
| Нормальная область 0/^ значений температуры, С | 20±5 | |||
| Рабочие условия эксплуатации: диапазон рабочих 0 температур, С | от минус 50 до 120 | |||
| Габаритные размеры (диаметрхвысота), мм, не более | 25,4x61 | 26x41,9 | 25,4x61 | 26x43 |
| Масса, г, не более | 112 | 135 | 142 | 148 |
| Наименование характеристики | Модификации | ||
| CMSS 786A-IS | CMSS 786F-IS | CMSS 787A-IS | |
| Значения | |||
| Номинальный коэффициент преобразования, мВ/(м-с' ) | 10,2 | ||
| Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения в диапазоне рабочих температур, % | ±5 | ||
| Диапазон измерений виброускорений, м/с2 | от 0,01 до 785 | ||
| Диапазон рабочих частот, Гц | от 0,5 до 10000 | от 0,5 до 13000 | от 0,7 до 10000 |
| Нелинейность амплитудной характеристики, %, не более | ±1 | ||
| Диапазон рабочих частот с неравномерностью АЧХ не более ±5 %, Гц | от 3 до 5000 | ||
| Диапазон рабочих частот с неравномерностью АЧХ не более ±10%, Гц | от 1 до 9000 | от 1 до 8000 | от 1 до 5000 |
| Диапазон рабочих частот с неравномерностью АЧХ не более ±3 дБ, Гц | от 0,5 до 10000 | от 0,5 до 10000 | от 0,7 до 10000 |
| Относительный коэффициент поперечного преобразования, %, не более | 5 | ||
| Напряжение питания (пост.), В | от 18 до 30 | ||
| Нормальная область значений 0/'ч температуры, С | 20 ±5 | ||
| Рабочие условия эксплуатации: диапазон рабочих температур акселерометра, С | от минус 50 до 120 | ||
| Г абаритные размеры (диаметрхвысота), мм, не более | 19x52,8 | 19x45 | 26x53 |
| Масса, г, не более | 90 | 90 | 90 |
CMSS 780С
| Наименование характеристики | Значения |
| Номинальный коэффициент преобразования, мВ/(м-с-2) | 10,2 |
| Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения, % | ±15 |
| Диапазон измерений виброускорений, м/с2 | от 0,01 до 785 |
| Диапазон рабочих частот, Гц | от 0,4 до 10000 |
| Нелинейность амплитудной характеристики, %, не более | ±1 |
| Диапазон частот с неравномерностью АЧХ не более ±5 %, Гц | от 1 до 7000 |
| Диапазон частот с неравномерностью АЧХ не более ±10 %, Гц | от 0,7 до 9000 |
| Диапазон частот с неравномерностью АЧХ не более ±3 дБ, Гц | от 0,4 до 10000 |
| Относительный коэффициент поперечного преобразования, %, не более | 5 |
| Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения в диапазоне рабочих температур, % | ±20 |
| Напряжение питания (пост.), В | от 18 до 30 |
| Нормальная область значений температуры, 0С | 20±5 |
| Рабочие условия эксплуатации: диапазон рабочих температур, 0С | от минус 50 до 120 |
| Габаритные размеры (диаметрxвысота), мм, не более: | 17,5x46 |
| Масса, г, не более | 62 |
наносится на титульный лист паспорта типографским способом или методом наклейки. Комплектность средства измерений
Акселерометр серии CMSS2xxx или CMSS7xx 1 шт.
Паспорт 1 экз.
осуществляется в соответствии с документом ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими, индукционными и вихретоковыми преобразователями. Методика поверки».
Основные средства поверки: поверочная вибрационная установка 2-го разряда по ГОСТ Р 8.800-2012.
Знак поверки наносится на свидетельство о поверке.
ГОСТ Р 52545.1-2006 (ИСО 15242-1:2004) «Методы измерения вибрации. Часть 1. Основные положения».
Техническая документация фирмы «SKF USA Inc.», США.
ГОСТ Р 8.800-2012 ГСИ «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1 10-1 до 2104 Гц».
