Измерители параметров изоляции MIT, 64721-16

Назначение

Измерители параметров изоляции MIT (далее - измерители) предназначены для:

-    измерения сопротивления изоляции;

-    измерения напряжения постоянного и переменного тока;

-    измерения силы постоянного тока (тока утечки);

-    измерения электрического сопротивления;

-    измерения электрической емкости;

-    измерение частоты.

Описание

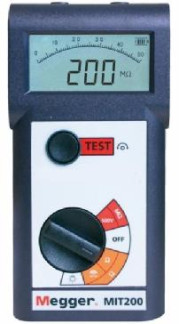

Измерители представляют собой многофункциональные переносные цифровые измерительные приборы (ЦИП).

Принцип действия измерителей основан на измерении тока, протекающего через измеряемое сопротивление, при приложении испытательного напряжения постоянного тока заданной величины. При этом входной аналоговый сигнал преобразуется в цифровую форму с помощью АЦП, обрабатывается и отображается в виде результата измерений на ЖК-дисплее, имеющем основную и вспомогательную шкалы, индикаторы режимов, единиц измерений и предупреждающие индикаторы. Управление процессом измерения осуществляется встроенным микроконтроллером. Высокое испытательное напряжение формируется импульсным преобразователем из батарей питания. Приборы обладают функцией обнаружения напряжения в исследуемой цепи. По окончанию измерений сопротивления изоляции происходит автоматический разряд объекта измерений.

Для выбора режима измерений и выходного напряжения в приборах используются поворотные переключатели и функциональные кнопки. Запуск измерений осуществляется кнопкой «Test».

Измерители выпускаются в ряде серий и модификаций:

-    серия MIT200: модификации MIT200, MIT210; MIT220, MIT230;

-    серия MIT300: модификации MIT300, MIT310, MIT310A, MIT320, MIT330;

-    серия MIT400: модификации MIT400, MIT410, MIT415, MIT420, MIT430, MIT40X;

-    серия MIT400/2: модификации MIT400/2, MIT410/2, MIT420/2, MIT430/2;

-    серия MIT480: модификации MIT480, MIT481, MIT485;

-    серия MIT2500: модификация MIT2500.

Модификации измерителей отличаются между собой выходным напряжением, диапазоном измерений сопротивления изоляции, сервисными функциями, формой корпуса, габаритами, массой. Кроме этого, модификация MIT310A обладает аналоговой шкалой. Функциональные характеристики измерителей приведены в таблицах 1 - 4.

Измерители имеют несколько диапазонов установки выходного напряжения, автоматического выбора диапазона измерений, установки пороговых значений сопротивления изоляции (тест «годен/не годен»).

Кроме этого, ряд модификаций обладают возможностью вычисления индекса поляризации (PI), коэффициента диэлектрической абсорбции (DAR). По этим параметрам оператор может провести анализ качественного состояния тестируемой изоляции.

Результаты измерений отображаются на ЖК-дисплее в цифровом виде и в виде сегментной гистограммы с логарифмической шкалой. Результаты измерений могут быть сохранены как во внутренней памяти приборов, так и переданы на внешний ПК с помощью интерфейсов связи USB и Bluetooth. Приборы снабжены функциями таймера, подсветки

дисплея, индикации заряда батареи питания, автоматического отключения при бездействии, проверки целостности электрической цепи со звуковой сигнализацией, компенсации сопротивления измерительных проводов, вычисление длины кабеля по измеренной емкости.

Основные узлы измерителей: преобразователь напряжения, измеритель тока, АЦП, микроконтроллер, устройство управления, ЖК-дисплей, схема интерфейсов, источник питания. Конструктивно измерители выполнены ударопрочных корпусах из полипропилена.

На лицевой панели измерителей расположены ЖКИ и органы управления. Измерительные входы расположены на верхней панели. На боковых панелях размещены разъемы питания и порта USB. На задней панели размещен батарейный отсек.

Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка корпуса специальными наклейками, при повреждении которых остается несмываемый след.

Технические характеристики

Таблица 1 - Функциональные характеристики измерителей серий MIT200, MIT300

Таблица 2 - Функциональные характеристики измерителей серий MIT300, MIT400

Таблица 3 - Функциональные характеристики измерителей серий MIT400, MIT400/2

Таблица 4 - Функциональные характеристики измерителей серий MIT400/2, MIT480, MIT2500

Таблица 5 - Метрологические характеристики измерителей MIT200, MIT210 MIT220, MIT230 в режиме измерения сопротивления изоляции_

Примечания: 1) - диапазон установки испытательного напряжения от U до 1,25-U.

2)    - только для модификации MIT230.

3)    - кроме модификации MIT210.

4)    - кроме модификации MIT200.

Пределы допускаемой абсолютной погрешности измерения выходного напряжения постоянного тока ±(0,03-иизм. + 3 е.м.р. + 0,005-U). иизм. - измеренное значение напряжения.

Яизм. - измеренное значение сопротивления изоляции. е.м.р. - единица младшего разряда.

Температурный коэффициент: 0,001-Д/°С, где А - абсолютная погрешность.

Таблица 6 - Метрологические характеристики измерителей MIT200, MIT210, MIT220, MIT230

Примечание: Uизм. - измеренное значение напряжения.

Яизм. - измеренное значение электрического сопротивления. е.м.р. - единица младшего разряда.

Температурный коэффициент: 0,001-Д/°С, где А - абсолютная погрешность.

Таблица 7 - Метрологические характеристики измерителей MIT300, MIT310, MIT310A, MIT320, MIT330 в режиме измерения сопротивления изоляции_

Примечания: 1) - диапазон установки испытательного напряжения от U до 1,2-U.

2)    - кроме модификации MIT300.

Пределы допускаемой абсолютной погрешности измерения выходного напряжения постоянного тока ±(0,03•Uизм. + 3 е.м.р. + 0,005-U).

3)    - для модификации MIT310A пределы допускаемой абсолютной погрешности ±0,3-Яизм. в диапазоне от 200 кОм до 10 МОм.

Uизм. - измеренное значение напряжения.

Яизм. - измеренное значение сопротивления изоляции. е.м.р. - единица младшего разряда.

Ток короткого замыкания измерительной цепи не менее 1,5 мА. Температурный коэффициент: 0,001-Д/°С, где А - абсолютная погрешность.

Таблица 8 - Метрологические характеристики измерителей MIT300, MIT310, MIT310A, MIT320, MIT330_

Примечание: 1) - для модификации MIT310A пределы допускаемой абсолютной погрешности

±0,025 •ик, где ик - конечное значение шкалы.

2) - в диапазоне до 100 кОм.

иизм. - измеренное значение напряжения.

Яизм. - измеренное значение электрического сопротивления. е.м.р. - единица младшего разряда.

Температурный коэффициент: 0,001-Д/°С, где А - абсолютная погрешность.

Таблица 9 - Метрологические характеристики измерителей MIT400, MIT410, MIT415, MIT420, MIT430, MIT40X в режиме измерения сопротивления изоляции_

Примечание: 1) - диапазон установки испытательного напряжения от U до 1,2-U. Для

модификации MIT40X: ±1 В.

Пределы допускаемой абсолютной погрешности измерения выходного напряжения постоянного тока ±(0,03-иизм. + 3 е.м.р. + 0,005-U).

2)    - для всех модификаций пределы допускаемой абсолютной погрешности ±(0,02^изм. + 2 е.м.р.) в диапазоне до 100 МОм.

иизм. - измеренное значение напряжения.

Яизм. - измеренное значение электрического сопротивления.

R - измеренное значение электрического сопротивления, ГОм. е.м.р. - единица младшего разряда.

3)    - здесь R: измеренное значение электрического сопротивления, 0,1 •ГОм.

4)    - погрешности соответствуют погрешностям модификации MIT415 при номинальных значениях выходного напряжения 10, 25, 50, 100 В.

Ток короткого замыкания измерительной цепи не менее 2 мА.

Температурный коэффициент: 0,001-Д/°С, где А - абсолютная погрешность.

Таблица 10 - Метрологические характеристики измерителей MIT400, MIT410, MIT415, MIT420, MIT430, MIT40X_

Примечание: Uизм. - измеренное значение напряжения.

!изм. - измеренное значение силы тока.

Яизм. - измеренное значение электрического сопротивления.

Сизм. - измеренное значение электрической емкости.

Бизм. - измеренное значение частоты. е.м.р. - единица младшего разряда.

Температурный коэффициент: 0,001-Д/°С, где А - абсолютная погрешность.

Таблица 11 - Метрологические характеристики измерителей MIT400/2, MIT410/2, MIT420/2, MIT430/2 в режиме измерения сопротивления изоляции_

Примечание: 1) - диапазон установки испытательного напряжения от U до 1,02-U.

Пределы допускаемой абсолютной погрешности измерения выходного напряжения постоянного тока ±(0,03-иизм. + 3 е.м.р. + 0,005-U). иизм. - измеренное значение напряжения.

Rизм. - измеренное значение электрического сопротивления.

R - измеренное значение электрического сопротивления, ГОм. е.м.р. - единица младшего разряда.

2)    - диапазон измерений соответствуют диапазонам при номинальных значениях выходного напряжения 50, 100, 250, 500, 1000 В.

3)    - погрешности соответствуют погрешностям при номинальных значениях выходного напряжения 50, 100, 250, 500, 1000 В.

Ток короткого замыкания измерительной цепи не менее 2 мА.

Температурный коэффициент: 0,001-Д/°С, где А - абсолютная погрешность.

Таблица 12 - Метрологические характеристики измерителей MIT400/2, MIT410/2, MIT420/2, MIT430/2

Примечание: иизм. - измеренное значение напряжения.

!изм. - измеренное значение силы тока.

Rизм. - измеренное значение электрического сопротивления.

1)    - в диапазоне до 100 Ом.

Сизм. - измеренное значение электрической емкости.

Бизм. - измеренное значение частоты. е.м.р. - единица младшего разряда.

2)    - в диапазоне до 100 Гц.

Температурный коэффициент: 0,001-Д/°С, где А - абсолютная погрешность.

Таблица 13 - Метрологические характеристики измерителей MIT480, MIT481, MIT485 в режиме измерения сопротивления изоляции_

Примечание: 1) - диапазон установки испытательного напряжения от U до 1,2-U.

Пределы допускаемой абсолютной погрешности измерения выходного напряжения постоянного тока ±(0,03-иизм. + 3 е.м.р. + 0,005-U).

2) - для всех модификаций пределы допускаемой абсолютной погрешности ±(0,02^изм. + 2 е.м.р.) в диапазоне до 100 МОм. иизм. - измеренное значение напряжения.

Rизм. - измеренное значение электрического сопротивления.

R - измеренное значение электрического сопротивления, ГОм. е.м.р. - единица младшего разряда.

Ток короткого замыкания измерительной цепи не менее 2 мА. Температурный коэффициент: 0,001-Д/°С, где А - абсолютная погрешность.

Таблица 14 - Метрологические характеристики измерителей MIT480, MIT481, MIT485

Примечание: Uизм. - измеренное значение напряжения.

!изм. - измеренное значение силы тока.

Rизм. - измеренное значение электрического сопротивления.

1)    - в диапазоне до 100 Ом.

2)    - в диапазоне до 50 кОм. При измерениях в диапазоне свыше 50 кОм к пределу допускаемой абсолютной погрешности прибавляется 2 е.м.р.

Сизм. - измеренное значение электрической емкости.

Бизм. - измеренное значение частоты. е.м.р. - единица младшего разряда.

3)    - в диапазоне до 100 Гц.

Температурный коэффициент: 0,001-Д/°С, где А - абсолютная погрешность.

Таблица 15 - Метрологические характеристики измерителей MIT2500 в режиме измерения сопротивления изоляции_

Примечание: 1) - диапазон установки испытательного напряжения от U до 1,02-U.

Пределы допускаемой абсолютной погрешности измерения выходного напряжения постоянного тока ±(0,03•Uизм. + 3 е.м.р. + 0,005-U).

Uизм. - измеренное значение напряжения.

Rизм. - измеренное значение электрического сопротивления.

R - измеренное значение электрического сопротивления, ГОм. е.м.р. - единица младшего разряда.

2)    - диапазон измерений соответствуют диапазонам при номинальных значениях выходного напряжения 50, 100, 250, 500, 1000, 2500 В.

3)    - погрешности соответствуют погрешностям при номинальных значениях выходного напряжения 50, 100, 250, 500, 1000, 2500 В.

Ток короткого замыкания измерительной цепи не менее 2 мА.

Температурный коэффициент: 0,001-Д/°С, где А - абсолютная погрешность.

Примечание: иизм. - измеренное значение напряжения.

!изм. - измеренное значение силы тока.

Rизм. - измеренное значение электрического сопротивления.

1)    - в диапазоне до 500 кОм.

Сизм. - измеренное значение электрической емкости.

Бизм. - измеренное значение частоты.

2)    - в диапазоне до 100 Гц.

Температурный коэффициент: 0,001-Д/°С, где А - абсолютная погрешность.

Таблица 18 - Технические характеристики измерителей MIT

Знак утверждения типа

наносится методом трафаретной печати со слоем защитного покрытия на лицевую панель приборов и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 20 - Комплектность

Поверка

осуществляется по документу МП 64721-16 «Измерители параметров изоляции MIT. Методика поверки», утвержденному ФГУП «ВНИИМС» 08 апреля 2016 года.

Средства поверки: вольтметры С503, С504, С505, С506, С508, С509, С511 (рег. № 10194-85); калибраторы электрического сопротивления КС-50к0-10000, КС-100k0-5T0 (рег. № 54539-13); калибратор универсальный Fluke 9100 (рег. № 25985-09), катушки электрического сопротивления Р321, Р331 (рег. № 1162-58); магазин сопротивления Р40102 (рег. № 10547-86). Знак поверки наносится на лицевую панель корпуса прибора.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Нормативные документы, устанавливающие требования к измерителям параметров изоляции MIT

1.    ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.

2.    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

3.    ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.

4.    ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10 -2-10 Гц.

5.    ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости.

6.    Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления».

7.    Приказ Министерства здравоохранения и социального развития от 09.09.2011 г. № 1034 «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности».
