| Номер в госреестре | 64723-16 |
| Наименование СИ | Системы мониторинга технического состояния трубопроводов и оборудования |
| Обозначение типа СИ | Permasense |
| Изготовитель | "Permasense Limited", Великобритания |
| Год регистрации | 2016 |
| Срок свидетельства | 12.08.2021 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы мониторинга технического состояния трубопроводов и оборудования Permasense предназначены для дистанционного измерения толщины стенок трубопроводов и емкостного оборудования (труб, сосудов и др.), подверженных коррозионному и эрозионному износу.
Принцип действия системы основан на ультразвуковом контактном эхо-импульсном методе неразрушающего контроля с использованием объемных продольных ультразвуковых волн. Ультразвуковой импульс, излучаемый пьезоэлектрическим преобразователем (ПЭП), проходит через контролируемый объект, отражается от его задней стенки и возвращается на приемную панель ПЭП. Определение толщины объекта, при известной скорости распространения звука в нем, осуществляется по измеренному времени задержки ультразвукового импульса относительно излученного.
Система состоит из датчиков серии WT210, беспроводного шлюза Emerson и программного обеспечения Data Manager.

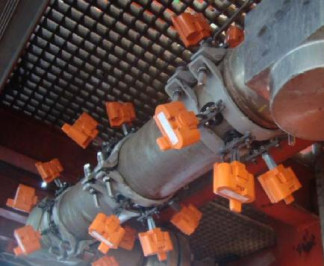

Датчики серии WT210 являются стационарными несъемными, устанавливаются на контролируемую поверхность всухую, без использования контактирующей жидкости. Прижимной эффект обеспечивается благодаря специальному креплению.
ПЭП, находящийся в головке датчика, генерирует ультразвуковой сигнал, который по волноводу направляется к объекту контроля и отражается обратно. Наличие волноводов в конструкции датчика позволяет использовать датчики для работы на поверхностях с температурой от 0 до 600 оС. При необходимости для защиты головки датчика от интенсивного теплового излучения контролируемой поверхности устанавливается теплозащитный экран из нержавеющей стали.
Под опорной площадкой датчика размещена термопара, которая используется для мониторинга температуры поверхности трубы. Программное обеспечение системы позволяет вводить температурную поправку в результаты измерений толщины. Датчик с помощью антенны взаимодействует со шлюзом, указанным при инсталляции, и любым другим датчиком, образуя беспроводную ячеистую сеть. Количество датчиков, которые могут подключаться к шлюзу, от 1 до 100. Шлюз может находиться от датчиков на расстоянии до 400 м. Шлюз, в свою очередь, передает всю информацию в базу данных Permasense, которая обрабатывает сигналы и получает конечный результат измерения толщины стенки объекта контроля. Конечный пользователь может просматривать данные со всех датчиков с помощью программного обеспечения Data Manager.
На сервер в локальную сеть пользователя устанавливается база данных Permasense с электронного носителя. В базе данных Permasense хранятся результаты измерений, полученные от шлюза с каждого датчика. Пользователь получает от изготовителя имя пользователя и пароль к программному обеспечению Data Manager, которое представляет собой web - интерфейс для доступа к базе данных Permasense. Для работы с программным обеспечением Data Manager используется web - браузер. Под своей учетной записью пользователь может просматривать и структурировать результаты измерения толщины объекта контроля, а также экспортировать информацию в формат CSV.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Data Manager |
| Номер версии (идентификационный номер) ПО | 6.0 |
| Цифровой идентификатор ПО | - |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.007 - 2014.
| Наименование характеристики | Значение |
| Диапазон измерений толщины, мм | от 3,0 до 150,0 |
| Пределы допускаемой абсолютной погрешности измерений толщины, мм, в диапазоне измерений: от 3,0 до 50,0 мм включ. св. 50,0 до 150,0 мм включ. | ±0,3 ±0,5 |
| Дискретность измерений толщины, мм | 0,01 |
| Диапазон устанавливаемых значений скорости распространения ультразвуковых волн в материале, м/с | от 1000 до 10 000 |
| Параметры питания: - тип аккумулятора - номинальное напряжение, В | Permasense BP20E 7,2 |
| Условия эксплуатации системы: - диапазон рабочих температур (датчики, шлюз), °С - диапазон температур контролируемой поверхности, °С | от минус 50 до плюс 75 от 0 до плюс 600 |
| Габаритные размеры мм, не более: - датчика - шлюза | 382x100x95 306x229x75 |
| Масса кг, не более: - датчика - шлюза | 0,580 4,54 |
| Средний срок службы, лет | 10 |
наносится типографским способом на титульный лист инструкции по установке датчиков WT210 WiHART.
Таблица 3
| Наименование | Кол-во, шт. |
| Датчики серии WT210 Шлюз Emerson ПО Data Manager 6.0 Инструкция по установке датчиков WT210 WiHART Руководство пользователя - Data Manager 6.0 Техническое описание датчиков WT210 WiHART Паспорт «Система мониторинга технического состояния трубопроводов и оборудования Permasense» Методика поверки МП 14-261-2016 Описание типа | от 1 до 100 1 1 1 1 1 1 1 1 |
осуществляется по документу МП 14-261-2016 «ГСИ. Системы мониторинга технического состояния трубопроводов и оборудования Permasense. Методика поверки», утвержденному ФГУП «УНИИМ» 16 июня 2016 г.
Знак поверки наносится в паспорт на систему.
Основное средство поверки: эталон единицы скорости распространения продольных ультразвуковых волн в твердых средах 3-го разряда (комплект образцовых ультразвуковых мер толщины КМТ 176М-1, Госреестр № 6578-78).
приведены в «Руководстве пользователя - Data Manager 6.0».
ГОСТ Р 8.756-2014 «ГСИ. Государственная поверочная схема для средств измерений скоростей распространения продольных, сдвиговых и поверхностных ультразвуковых волн в твердых средах»
Техническая документация компании Permasense Limited, Великобритания.
| Зарегистрировано поверок | 11 |
| Поверителей | 1 |
| Актуальность данных | 23.11.2024 |
