Государственный реестр средств измерений

Источники питания AC6800, 64741-16

64741-16
Источники питания серии AC6800 (далее - источники) предназначены для воспроизведения и измерения напряжения и силы постоянного и переменного тока.
Карточка СИ
Номер в госреестре 64741-16
Наименование СИ Источники питания
Обозначение типа СИ AC6800
Изготовитель "Keysight Technologies International Japan, Ltd.", Япония
Год регистрации 2016
Срок свидетельства 12.08.2021
МПИ (интервал между поверками) 2 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Источники питания серии AC6800 (далее - источники) предназначены для воспроизведения и измерения напряжения и силы постоянного и переменного тока.

Описание

По принципу действия источники питания серии AC6800 основаны на классическом принципе работы трансформатора с использованием электронного предрегулятора и вторичного регулятора линейного напряжения. Источники представляют собой электронные устройства большой мощности, формирующие на выходе из напряжения сети питания регулируемые стабилизированные напряжение и силу постоянного тока, а также напряжение и силу переменного тока. Постоянное напряжение формируется с помощью ВЧ преобразователя. Управление и контроль режимов работы источников осуществляется встроенным микроконтроллером. Установка выходных параметров осуществляется с помощью функциональных клавиш, расположенных на лицевой панели источников.

Все модификации источников имеют один выходной канал. Источники позволяют контролировать одновременно параметры выходного сигнала и состояние подключенной нагрузки, измеряя напряжение, силу тока, частоту, мощность, индицировать коэффициент мощности.

Источники могут функционировать в режимах стабилизации напряжения, стабилизации тока, локального управления, дистанционного управления с внешнего ПК через интерфейсы USB, LAN, GPIB (опция) или через аналоговый вход (опция).

Конструкция источников питания обеспечивает защиту от перегрузок, короткого замыкания на выходе и перегрева.

Регулировка выходных напряжения и силы тока осуществляется независимо.

Источники могут формировать различные формы выходного напряжения, переходные процессы с помощью опциональной платы аналогового ввода, моделируя таким образом различные условия электроснабжения.

Источники выпускаются в четырех модификациях: AC6801A, AC6802A, AC6803A, AC6804A, отличающихся между собой значениями выходных напряжения, тока, мощности габаритами, массой.

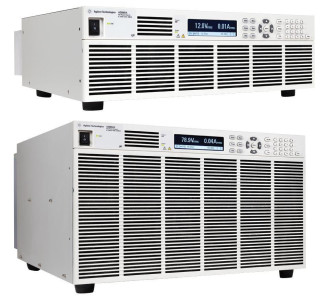

Конструктивно источники выполнены в виде моноблока в металлическом корпусе и могут размещаться как на столе, так и в стандартной промышленной приборной стойке.

На передней панели источников расположены: выключатель питания; светодиодные индикаторы состояния; точечно-матричный дисплей; функциональные клавиши; клавиши навигации; системные клавиши; цифровая клавиатура; вентиляционные отверстия.

На задней панели источников расположены: разъемы интерфейсов дистанционного управления и связи с ПК USB, LAN, GPIB (опция) либо аналоговый вход (опция); вентиляторы обдува; выходные клеммы; разъем сети питания.

Для предотвращения несанкционированного доступа к внутренним частям приборов корпус пломбируется бумажным стикером.

Программное обеспечение

Программное обеспечение (ПО) источников (микропрограмма) встроено в защищенную от записи память микропроцессора, что исключает возможность несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. ПО является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Характеристики программного обеспечения (ПО)

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

AC6800A Series Firmware

Номер версии (идентификационный номер ПО)

Не ниже A.01.01.0076

Цифровой идентификатор ПО

-

Модификация

Частота переменного тока, Гц

Диапазон воспроизведения выходного напряжения, В

Диапазон выходного тока, А 1)

Максимальная выходная мощность, В-А

Пределы допускаемой абсолютной погрешности воспроизведения напряжения переменного тока, В

Пределы допускаемой абсолютной погрешности установки частоты переменного тока, Гц

Нестабильность выходного напряжения при изменении тока нагрузки, В

AC6801A

от 40 до 500

от 1 до 135 / от 2 до 270

5 / 2,5

500

В диапазоне от 13,5 до 135 В: ±0,003 •Цк.

В диапазоне от 27 до 270 В: ±0,0025-Цк.

±0,0002-F

В диапазоне от 80 до 135 В: ±0,15 2), ±0,5 3) В диапазоне от 160 до 270 В: ±0,3 2), ±1 3)

AC6802A

10 / 5

1000

AC6803A

20 / 10

2000

AC6804A

40 / 20

4000

Примечание: F - частота выходного напряжения;

Цк. - конечное значение диапазона воспроизведения напряжения;

1 - в диапазоне выходного напряжения от 1 до 100 В и от 2 до 200 В.

2)    - в диапазоне частот от 40 до 100 Гц;

3)    - в диапазоне частот свыше 100 Гц.

Технические характеристики

Таблица 3 - Метрологические характеристики в режиме воспроизведения напряжения постоянного тока

Модификация

Диапазон воспроизведения выходного напряжения, В

Диапазон выходного тока, А 1)

Максимальная выходная мощность, В-А

Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, В

AC6801A

от 1,4 до 190 / от 2,8 до 380

4 / 2

400

В диапазоне от 19 до 190 В: ±0,003'-Цк.

В диапазоне от 38 до 380 В: ±0,0025-Цк.

AC6802A

8 / 4

800

AC6803A

16 / 8

1600

AC6804A

32 / 16

3200

Примечание: 1) - в диапазоне выходного напряжения от 1,4 до 100 В и от 2,8 до 200 В.

Модификация

Диапазон измерения выходного напряжения, В

Пределы допускаемой абсолютной погрешности измерения напряжения переменного тока, В

AC6801A,

AC6802A,

AC6803A,

AC6804A

от 13,5 до 135

±(0,005-U + 0,3) lj

±(0,007-U + 0,9) 2)

от 27 до 270

±(0,005-U + 0,6) lj

±(0,007-U + 1,8) 2)

Примечание: U - измеренное значение напряжения;

1)    - в диапазоне частот от 45 до 65 Гц;

2)    - в диапазоне частот от 40 до 45 и от 65 до 500 Гц.

Таблица 5 - Метрологические характеристики в режиме измерения напряжения постоянного тока

Модификация

Диапазон измерения выходного напряжения, В

Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В

AC6801A,

AC6802A,

AC6803A,

AC6804A

от 19 до 190

±(0,005-U + 0,3)

от 38 до 380

±(0,005-U + 0,6)

Примечание: U - измеренное значение напряжения.

Таблица 6 - Метрологические характеристики в режиме измерения силы переменного тока

Модификация

Диапазон измерения выходного тока, А

Пределы допускаемой абсолютной погрешности измерения силы переменного тока, А

AC6801A

5

±(0,005-1 + 0,02) 1)

±(0,007-1 + 0,04) 2)

2,5

±(0,005-1 + 0,01) 1)

±(0,007-1 + 0,02) 2)

AC6802A

10

±(0,005-1 + 0,04) 1)

±(0,007-1 + 0,08) 2)

5

±(0,005-1 + 0,02) 1)

±(0,007-1 + 0,04) 2)

AC6803A

20

±(0,005-1 + 0,08) 1)

±(0,007-1 + 0,16) 2)

10

±(0,005-1 + 0,04) 1)

±(0,007-1 + 0,08) 2)

AC6804A

40

±(0,005-1 + 0,16) 1)

±(0,007-1 + 0,32) 2)

20

±(0,005-1 + 0,08) 1)

±(0,007-1 + 0,16) 2)

Примечание: I - измеренное значение тока;

1)    - в диапазоне частот от 45 до 65 Гц;

2)    - в диапазоне частот от 40 до 45 и от 65 до 500 Гц.

Таблица 7 - Метрологические характеристики в режиме измерения силы постоянного тока

Модификация

Диапазон измерения выходного тока, А

Пределы допускаемой абсолютной погрешности измерения силы постоянного тока, А

AC6801A

4

±(0,005-1 + 0,02)

2

±(0,005-I + 0,01)

AC6802A

8

±(0,005-I + 0,04)

4

±(0,005-I + 0,02)

AC6803A

16

±(0,005-I + 0,08)

8

±(0,005-I + 0,04)

AC6804A

32

±(0,005-I + 0,16)

16

±(0,005-I + 0,08)

Примечание: I - измеренное значение тока;

Модификация

Частота переменного тока, Гц

Диапазон измерения выходного напряжения, В

Диапазон измерения выходного тока, А

Пределы допускаемой абсолютной погрешности измерения мощности переменного тока, В-А

AC6801A

от 45 до 65

от 13,5 до 135

5

±(0,02-P + 0,5)

от 27 до 270

2,5

AC6802A

от 13,5 до 135

10

±(0,02-P + 1)

от 27 до 270

5

AC6803A

от 13,5 до 135

20

±(0,02-P + 2)

от 27 до 270

10

AC6804A

от 13,5 до 135

40

±(0,02-P + 4)

от 27 до 270

20

Примечание: P - измеренное значение мощности.

Таблица 9 - Метрологические характеристики в режиме измерения мощности постоянного тока

Модификация

Диапазон измерения выходного напряжения, В

Диапазон измерения выходного тока, А

Пределы допускаемой абсолютной погрешности измерения мощности постоянного тока, Вт

AC6801A

от 19 до 190

4

±(0,02-P + 0,5 + 0,02-U)

от 38 до 380

2

±(0,02-P + 0,5 + 0,01 •U)

AC6802A

от 19 до 190

8

±(0,02-P + 1 + 0,04-U)

от 38 до 380

4

±(0,02-P + 1 + 0,02-U)

AC6803A

от 19 до 190

16

±(0,02-P + 2 + 0,08-U)

от 38 до 380

8

±(0,02-P + 2 + 0,04-U)

AC6804A

от 19 до 190

32

±(0,02-P + 4 + 0,16-U)

от 38 до 380

16

±(0,02-P + 4 + 0,08-U)

Примечание: P - измеренное значение мощности;

U - установленное выходное напряжение.

Характеристика

Значение

Параметры электрического питания:

- напряжение переменного тока, В

от 180 до 264

- частота переменного тока, Гц

от 47 до 63

Температурный коэффициент, ppm/X

100

Г абаритные размеры (длинахширинахвысота), мм

- модификация AC6801A, AC6802A

428x370x128

- модификация AC6803A

428x581x128

- модификация AC6804A

428x611x262

Масса, кг

- модификация AC6801A

8

- модификация AC6802A

11

- модификация AC6803A

15

- модификация AC6804A

31

Нормальные условия применения:

- температура окружающего воздуха, °С

23±5

- относительная влажность воздуха, %

до 80

Рабочие условия применения:

- температура окружающего воздуха, °С

от 0 до плюс 40

- относительная влажность воздуха, %

до 80

Знак утверждения типа

наносится методом наклейки на лицевую панель прибора и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 11 - Комплектность средства измерений

Наименование

Количество

Примечание

Источник питания

1 шт.

По заказу

Сетевой шнур

1 шт.

Только для AC6801A

Ферритовый сердечник

1 шт.

Только для AC6801A

Кабельная стяжка

1 шт.

Только для AC6801A

Руководство по эксплуатации

1 экз.

Методика поверки

1 экз.

Поверка

осуществляется по документу МП 64741-16 «Источники питания серии AC6800. Методика поверки», утвержденному ФГУП «ВНИИМС» в 25.04.2016 г.

Основные средства поверки: мультиметр 3458А (рег. № 25900-03); шунт токовый АКИП-7501 (рег. № 49121-12); нагрузка электронная АКИП-1320 (рег. № 40236-08).

Знак поверки наносится на переднюю панель корпуса прибора.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Нормативные документы, устанавливающие требования к источникам питания серии AC6800

1    ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.

2    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

3    ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.

4    ГОСТ Р 8.648-2015 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10-2 -2-109 Гц.

5    ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 30 А.

6    ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 1-10 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц.
