Номер в госреестре | 64743-16 |
Наименование СИ | Калибраторы-измерители напряжения и силы тока |
Обозначение типа СИ | Keithley 2450, Keithley 2460, Keithley 2461 |
Изготовитель | Компания "Tektronix (China) Co., Ltd.", Китай |
Год регистрации | 2016 |
Срок свидетельства | 12.08.2026 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |

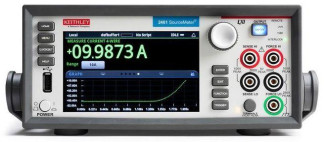

Калибраторы-измерители напряжения и силы тока Keithley 2450, Keithley 2460, Keithley 2461 (далее - калибраторы) предназначены для воспроизведения напряжения и силы постоянного тока, измерения напряжения, силы постоянного тока и сопротивления.
Принцип действия основан на цифро-аналоговом преобразовании заданного в цифровом коде значения напряжения или силы тока в выходную аналоговую величину и аналогоцифровом преобразовании входного напряжения или силы тока в цифровой код. Для измерения напряжения и силы тока используются аналого-цифровые преобразователи в каналах напряжения и тока. Измерение сопротивления производится путем задания напряжения на исследуемой нагрузке и измерении силы тока, протекающего в измерительной цепи, вычисления значений этих величин через измеренные значения напряжения и силы тока. Калибраторы могут быть использованы в режиме прецизионной электронной нагрузки.
На встроенный микроконтроллер установлено фирменное программное обеспечение. Управление режимами работы производится с лицевой панели либо дистанционно через интерфейсы GPIB, LXI/Ethernet, USB, а также с цифровых входов/выходов. Для хранения измеренных данных и пользовательских настроек может быть использован подключаемый к порту USB флеш-накопитель. Параметры режимов работы, значения воспроизводимых и измеряемых величин отображаются на цветном жидкокристаллическом дисплее с сенсорным управлением.
В качестве опций калибраторы могут быть поставлены в исполнениях NFP (без органов на передней панели), RACK (без ручки), NFP-RACK (без органов на передней панели и без ручки).
Программное обеспечение, установленное на встроенный микроконтроллер, по структуре является целостным и служит для управления режимами работы, задания диапазонов воспроизведения и измерения, выполнения математических функций обработки измерительной информации, усреднений с различными режимами выборки, и прочие сервисные функции. Калибровочные константы хранятся в энергонезависимой памяти микроконтроллера. Для расширения функциональных возможностей прилагается программа “Test Script Builder”.
Уровень защиты от непреднамеренных и преднамеренных изменений - «низкий» по Р50.2.077-2014 (класс риска “A” по WELMEC 7.2, Issue 5).
Идентификационные данные программного обеспечения приведены в таблице 1.
Идентификационные данные (признаки) | Значение | ||
Модель | Keithley 2450 | Keithley 2460 | Keithley 2461 |
идентификационное наименование | 2450 Firmware | 2460 Firmware | 2461 Firmware |
идентификационный номер версии | v1.2.0 и выше | v1.3.0 и выше | v1.4.1d и выше |
представлены в таблице 2.
Таблица 2 - Метрологические и технические характеристики
Верхние пределы диапазонов воспроизведения и измерения напряжения | |
Keithley 2450 | 20, 200 мВ; 2, 20, 200 В |
Keithley 2460/2461 | 200 мВ; 2, 7, 10, 20, 100 В |
Верхние пределы диапазонов воспроизведения и roiv Keithley 2450, Keithley 2460/2461 .....................................................Keithley 2460/2461...................................................................................................................................... | герения силы тока от 10 нА до 1 А с шагом, кратным 10 от 1 мкА до 1 А с шагом, кратным 10 4; 5; 7 А; 10 А* |
Примечание: диапазон 10 А (импульсный режим) только в модели Keithley 2461; коэффициент заполнения не более 10 % при напряжении до 20 В, не более 5 % при напряжении свыше 20 В | |
Верхние пределы диапазонов измерения сопротивления | |
в ручном выборе диапазона | задается выбором пределов напряжения и силы тока |
в автоматическом выборе диапазона Keithley 2450 Keithley 2460 | от 20 Ом до 200 МОм от 20 Ом до 20 МОм |
Keithley 2461 | от 2 Ом до 200 МОм |
Разрешение индикации | 6 '/г разрядов |
Максимальная выходная мощность, Вт | |
Keithley 2450 Keithley 2460 Keithley 2461 | 20 100 105 в непрерывном режиме 1050 в импульсном режиме |
Пределы допускаемой основной абсолютной погрешности воспроизведения постоянного напряжения U при температуре (23 ±5) °С, мкВ (мВ) | |
Keithley 2450 на пределе 20 мВ на пределе 200 мВ | ±(M0'3-U + Uo), Uo = 200 мкВ :(1.5-Ю'Ч: • LH). I.,, 200 мкВ |
на пределе 2 В | : (2-lo '-l. + Uo), Uo = 300 мкВ |
на пределе 20 В | ±(1,5- кг'-i: + Uo), Uo = 2,4 мВ |
на пределе 200 В Keithley 2460/2461 на пределе 200 мВ на пределе 2 В | ±(1,5- кг'-i: + Uo), Uo = 24 мВ ±(1,5- 10'4-U + Uo), U0= 200 мкВ :(1.5-кг'ч; • I',,). i;„ 300 мкВ |
на пределах 7; 10; 20 В | :(1.5-кг'-i: + Uo), Uo = 2,4 MB |
на пределе 100 В | :(1.5-кг'ч; • i:„). u0= 15 mb |
Пределы допускаемой основной абсолютной погрешности измерения постоянного напряжения U при температуре (23 ±5) °С, мкВ (мВ) | |
Keithley 2450 | |
на пределе 20 мВ | ±(1-10 ■U + Uo),Uo= 150 мкВ |
на пределе 200 мВ | ±(1,2- Кг'-L + и'о), и0 = 200 мкВ |
на пределе 2 В | ±(1,2- КГ'-L + и'о), и0 = 300 мкВ |
на пределе 20 В на пределе 200 В Keithley 2460/2461 | :(1.5-кг'-i; • U). и0= 1 мВ :( 1.5-Kr'-i; • L'l,). Li, 10 мВ |
на пределе 200 мВ | ±(1,2- КГ'-L + Uo), L,, = 200 мкВ |
на пределе 2 В | ±(1,2- КГ'-L + Uo), Uo = 300 мкВ |
на пределах 7; 10; 20 В | :(1.5-КГ'-L • 1,'ц). L„ 1 мВ |
на пределе 100 В | ±(1,5- КГ'-L + Uo), Uo = 5 MB |
Пределы допускаемой основной погрешности воспроизведения силы постоянного тока I при температуре (23 ±5) °С, пА (нА, мкА) | |
Keithley 2450 | |
на пределе 10 нА | ±(1-10 -1 + Io), Io = 100 nA |
на пределе 100 нА на пределе 1 мкА на пределе 10 мкА | : (6-КГ'-I • I„). I„ 150 nA ±(2,5-10"4-1 + I0), I0 = 400 nA :(2.5-КГ'- I • I„). I„ 1.5 и A |
на пределе 100 мкА | : (2-Kr'-I • I„). I„ 15 иЛ |
на пределе 1 мА | : (2-кг'-i • I„). I„ 150 иЛ |
на пределе 10 мА | : (2-Kr'-I • I„). I„ 1.5 мкЛ |
на пределе 100 мА на пределе 1 А Keithley 2460/2461 | : (2.5-кг'-i • I„). l'o= 15 мкА ±(6,7-1 O'4-1 + I0), Io = 900 мкА |
на пределе 1 мкА | :(2.5-КГ'-1 • I„). I„ 1 нЛ |
на пределе 10 мкА | : (2.5-Kr'-I • I„). I„ 1.5 и A |
на пределе 100 мкА | : (2-Kr'-I • I„). I„ 15 IIA |
на пределе 1 мА на пределе 10 мА на пределе 100 мА | : (2-Kr'-I • I„). I„ 150 IIA : (2-Kr'-I • I„). I„ 1.5 мкА : (2-Kr'-I • I„). I„ 15 мкА |
на пределе 1 А | : (5-Kr'-I • I„). I„ 750 мкА |
на пределах 4; 5 А | : ( 1" 1 O '" I ' I„). I„ 3 MA |
на пределе 7 А (10 А) | : ( 1.5" 1 O' -1 • I„). I„ 6 mA :i: |
Примечание: погрешность на пределе 10 А для модели Keithley 2461 нормируется до 7,35 А, указанные значения погрешности на пределе 7 А действительны до 7,35 А для предела 10 А | |
Пределы допускаемой основной погрешности измерения силы постоянного тока I при температуре (23 ±5) °С, пА (нА, мкА) | |
Keithley 2450 | |
на пределе 10 нА на пределе 100 нА на пределе 1 мкА | ±(1-10 -1 + L), L = 50 nA ±(6-10'4-I + I0), I0= 100 nA : (2.5" 10 4-1 ■ I„). I„ 300 IIA |
на пределе 10 мкА | : (2.5-Kr'-I • I„). I„ 700 IIA |
на пределе 100 мкА | : (2" 10 4-1 ’ I„). I„ 6 IIA |
на пределе 1 мА | : (2" 10 4-1 ’ I„). I„ 60 IIA |
на пределе 10 мА на пределе 100 мА на пределе 1 А | : (2-Kr'-I • I„). 600 IIA : (2.5-Kr'-I • I„). I„ 6 мкА : (З-кг'-i + I„). Io = 500 мкА |
Keithley 2460/2461 на пределе 1 мкА на пределе 10 мкА | ±(2,5-10"4-1 + 10), Io = 700 пА :(2.5-КГ'-1 • I„). I„ 1 IIА | |
на пределе 100 мкА | : (2■ 10 I • II,). Il, 10 нА | |
на пределе 1 мА | : (2■ 10 I • I„). I„ 100 IIЛ | |
на пределе 10 мА | : (2■ 10 I • I„). I„ 1 мкА | |
на пределе 100 мА на пределе 1 А на пределах 4; 5 А | : (2■ 10 I • I„). I„ IOmkA ±(5-10'4-I + Io), Io =500 мкА : (1 ■ 10 ' -1 ■ I„). I„ 2.5м.Л | |
на пределе 7 А (10 А) | : (1.5-КГЧ • I„). I„ 5 мА * | |
Примечание: для модели Keithley 2461 погрешность на пределе 10 А нормируется до 7,35 А; указанные значения погрешности на пределе 7 А действительны до 7,35 А на пределе 10 А | ||
Пределы допускаемой основной погрешности измерения сопротивления R при температуре (23 ±5) °С, мОм (Ом, кОм) | ||
Keithley 2450 | ||
R < 20 Ом | сумма погрешностей для U, I | |
на пределе 20 Ом | : (9.8- КГ'-R R„). R„ 3 m()m | |
на пределе 200 Ом на пределе 2 кОм на пределе 20 кОм | : (7.7- КГ'-R R„). R„ 30 мОм ±(6,6- I0'4-R + Ro), Ro= 300 мОм : (6.3-КГ'-R R„). R„ 3 Ом | |
на пределе 200 кОм | : (6.5- КГ'-R + Ro), Ro = 30 Ом | |
на пределе 2 МОм | : (1.1 ■ 10 '■ R + Ro), Ro = 300 Ом | |
на пределе 20 МОм | : (1.1 ■ 10 ' ■ R R„). R„ 1 кОм | |
на пределе 200 МОм R > 200 МОм Keithley 2460/2461 | : (6.55-КГ'-R + R„). R„ 10 кОм сумма погрешностей для U, I | |
R < 2 Ом (2461) | сумма погрешностей для U, I | |
R < 20 Ом (2460) | сумма погрешностей для U, I | |
на пределе 2 Ом (2461) | : (5-КГ'-R + Ro), Ro = 3 мОм | |
на пределе 20 Ом на пределе 200 Ом на пределе 2 кОм | : (5-КГ'-R + Ro), Ro = з мОм ±(5-10 4-R + Ro), Ro = 30 мОм : (5-КГ'-R + Ro), Ro = 300 мОм | |
на пределе 20 кОм | :(5-10''-R R„). R„ 3 Ом | |
на пределе 200 кОм | : (5-КГ'-R + Ro), Ro = 30 Ом | |
на пределе 2 МОм на пределе 20 МОм на пределе 200 МОм (2461) ............................................................................................................................R 20 МОм (2460)............................................................ | : (6-КГ'-R + Ro), R„ = 100 Ом ±( 1,4- 10'3-R + R0), R0= 1 кОм ±( 1,04' 10 "-R + Ro), Ro = 10 кОм сумма погрешностей для U, I | |
R > 200 МОм (2460) | сумма погрешностей для U, I | |
Пределы допускаемой дополнительной относительной погрешности воспроизведения и измерения напряжения, силы тока и сопротивления в интервалах температур от 0 до 18 °C и от 28 до 50 °C: ±1,5-10-3 /°C | ||
ОБЩИЕ ХАРАКТЕРИСТИКИ | ||
Г абаритные размеры, ширина х высота х глубина, мм | 255 х 106 х 425 | |
Масса, кг, не более | ||
Keithley 2450 | 4,05 | |
Keithley 2460/2461 | 4,75 |
Потребляемая мощность от сети 220 В; 50 Гц, В-А, не более Keithley 2450 Keithley 2460/2461 | 190 350 |
Рабочие условия применения | группа 3 ГОСТ 22261-94 |
температура окружающей среды, °С | от 0 до 50 |
относительная влажность воздуха при температуре до 35 °C, % | до 70 |
Температура хранения и транспортирования, °C | от минус 25 до плюс 65 |
Электромагнитная совместимость (для класса “В”) | ГОСТ Р МЭК 61326-1-2014 |
Безопасность | ГОСТ ШС 61010-1-2014 |
наносится на переднюю панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность калибраторов приведена в таблице 3.
Таблица 3 - Комплектность
Наименование и обозначение | Кол-во |
Калибратор-измеритель напряжения и силы тока Keithley 2450/2460/2461 | 1 шт. по заказу |
Кабель сетевой | 1 шт. |
Комплект измерительных кабелей 8608 | 1 шт. |
Колодка для подключения к разъему задней панели 2460-KIT (для 2460/2461) | 1 шт. |
Кабель USB-B-1 (тип A на тип B длиной 1 м) | 1 шт. |
Кабель LAN CA-180-3A | 1 шт. |
Коннектор интрелок CS-1616-3 | 1 шт. |
Компакт-диск с документацией | 1 шт. |
Компакт-диск с программой “Test Script Builder” | 1 шт. |
Кабели и принадлежности | по заказу |
Руководство по эксплуатации (на компакт-диске) | 1 шт. |
Методика поверки KI-2450-2016 МП | 1 шт. |
осуществляется по документу KI-2450-2016 МП «Калибраторы-измерители напряжения и силы тока Keithley 2450/2460/2461. Методика поверки», утвержденному ФГУП «ВНИИМС» 20.06.2016 г.
Рекомендуемые средства поверки:
- мультиметр Agilent 3458A, Госреестр № 25900-03;
- набор эталонных мер сопротивления и емкости JW Solutions 5156 DR, Госреестр № 57171-14 (для модели Keithley 2450);
- мера электрического сопротивления универсальная однозначная МС 3080М номиналом 0,01 Ом класса точности не хуже 0,01; Г осреестр № 61295-15 (для моделей Keithley 2460/2461).
- калибратор многофункциональный Fluke 5502A, Госреестр № 55804-13;
- магазин сопротивления Р40108, Госреестр № 9381-83.
Знак поверки наносится на переднюю панель корпуса калибраторов.
Методы измерений изложены в разделах документов:
«Калибраторы-измерители напряжения и силы тока Keithley 2450. Руководство по эксплуатации. 2450-900-01»;
«Калибраторы-измерители напряжения и силы тока Keithley 2460. Руководство по эксплуатации. 2460-900-01»;
«Калибраторы-измерители напряжения и силы тока Keithley 2461. Руководство по эксплуатации. 2461-900-01».
Нормативные документы, устанавливающие требования к калибраторам-измерителям напряжения и силы тока Keithley 2450, Keithley 2460, Keithley 2461
1 ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
2 ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
3 ГОСТ 8.022-91. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 110-16 - 30 А.
4 Государственная поверочная схема для средств измерений электрического сопротивления, утвержденная Приказом Росстандарта от 15.02.2016 г. № 146.
5 ГОСТ Р МЭК 61326-1-2014. Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования.
6 ГОСТ IEC 61010-1-2014. Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования.
