Счетчики холодной и горячей воды SW мод. DS, WS, WM, 64751-16

Счетчики холодной и горячей воды типа SW модификаций DS, WS, WM предназначены для измерения объема холодной и горячей воды, которая проходит через водопроводную трубу под максимальным избыточным давлением 1,6 МПа.

Документы

Описание типа

Карточка СИ

Номер в госреестре	64751-16
Наименование СИ	Счетчики холодной и горячей воды
Обозначение типа СИ	SW мод. DS, WS, WM
Изготовитель	"Service Energy Natural Sistems" S.R.L., Молдова, г.Кодру
Год регистрации	2016
Срок свидетельства	16.10.2021
МПИ (интервал между поверками)	2 года - для счетчиков с DN 25-50; 5 лет - для счетчиков с DN 15-20
Описание типа	скачать

Назначение

Описание

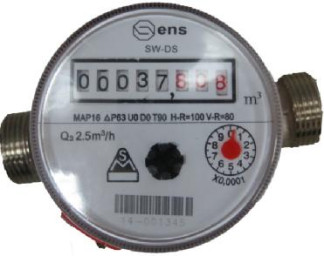

Счетчики холодной и горячей воды типа SW модификации DS являются счетчиками с сухим циферблатом, одноструйными и с номинальными диаметрами DN 15, DN 20.

Счетчики холодной и горячей воды типа SW модификации W S являются счетчиками с мокрым циферблатом, одноструйными, с защищенными роликами и с номинальными диаметрами DN 15, DN 20, DN 25, DN 32.

Счетчики холодной и горячей воды типа SW модификации WM являются счетчиками с мокрым циферблатом, многоструйными, с защищенными роликами и с номинальными диаметрами DN 15, DN 20, DN 25, DN 32, DN 40, DN 50.

Счетчики холодной и горячей воды типа SW модификаций DS, WS, WM состоят из следующих основных частей: корпуса с предусмотренными каналами для входа-выхода воды; фильтра на входном канале; крыльчатки из пластика с вертикальной осью; механизма передачи, изготовленного из пластика, который предназначен для сокращения количества оборотов крыльчатки и для передачи ротаций на устройство индикации и учета.

Устройство индикации и учета счетчиков холодной и горячей воды типа SW модификаций DS, WS, WM состоит из 8, 5, 6 цифровых роликов и из 1, 4, 4 стрелочных указателей соответственно.

Счетчики воды имеют следующую маркировку:

SW	-XX	X
1	2	3

где,

1 - наименование;

2 - модификация (DS или WS или WM);

3 - исполнение, которое обозначается наличием или отсутствием символа «С», что определяет:

а) при наличии символа «С» - корпус счетчика изготовлен из композитного материала;

б) при отсутствии символа «С» - корпус счетчика изготовлен из латуни.

Примеры маркировки счетчиков воды:

- SW-DS - счетчик воды тип SW, модификация DS, исполнение: корпус из латуни;

- SW-DSС - счетчиков воды SW, модификация DS, исполнение: корпус из композитного материала.

Пломбирование счетчиков холодной и горячей воды типа SW модификаций DS, WS, WM осуществляется нанесением знака поверки с помощью проволоки и свинцовой (пластмассовой) пломбы или с помощью наклейки-стикера.

Программное обеспечение

отсутствует.

Технические характеристики

приведены в таблицах 1, 2 и 3 соответственно.

Таблица 1 - Метрологические и технические характеристики счетчиков холодной и горячей воды типа SW модификации DS

Характеристики	Значения
Номинальный диаметр	DN 15			DN 20
Расход максимальный, Q4 (м3/ч)	3,13			5,00
Расход номинальный, Q3 (м3/ч)	2,50			4,00
Расход переходной, Q2 (м3/ч)	0,04	0,05	0,08	0,064	0,08	0,128
Расход минимальный, Ql (м3/ч)	0,025	0,031	0,05	0,04	0,05	0,08
Отношение Q3/Q1 (R)	R100	R80	R50	R100	R80	R50
Отношение Q2/Q1	1,6
Отношение Q4/Q3	1,25
Пределы допускаемой относительной погрешности счетчиков, %: - в диапазоне расходов от Q2 (включ.) до Q4 для воды, имеющей температуру < 30 °С; - в диапазоне расходов от Q2 (включ.) до Q4 для воды, имеющей температуру > 30 °С; - в диапазоне расходов от Q1 до Q2 (не включ.).	±2 ±3 ±5
Рабочее положение счетчика	горизонтальное, вертикальное
Потеря давления Ар, МПа, не более	0,063
Диапазон температур измеряемой среды, °С: - для счетчиков холодной воды; - для счетчиков горячей воды	от +0,1 до +50 от +0,1 до +90
Давление измеряемой среды, МПа (кгс/см ), не более	1,6 (16)
Емкость счетного механизма, м3	99999,9999
Наименьшая цена деления счетного механизма, м3	0,00005
Длина счетчика, мм	80	110	110	130
Ширина, мм, не более	70	70	70	70
Высота, мм, не более	65	65	75	75
Номинальный размер резьбовых соединений	G 3/''	G /"	G 1"	G 1"
Масса, кг, не более	0,3	0,34	0,5	0,55
Г руппа исполнения по устойчивости к воздействию температуры и влажности окружающего воздуха по ГОСТ Р 52931-2008	В4, в диапазоне температур от 5 °С до 55 °С
Степень защиты счетчика по ГОСТ 14254-96	IP54
Срок службы, лет, не менее	12
Вес одного импульса, л/имп (м3/имп)	10 (0,01)

Характеристики	Значения
Номинальный диаметр	DN 15			DN 20				DN 25				DN 32
Расход максимальный, Q4 (м3/ч)	3,1			5,00				7,9				12,5
Расход номинальный, Q3 (м3/ч)	2,5			4,00				6,3				10,0
Расход переходной, Q2 (м3/ч)	0,02	0,04	0,05	0,04		0,064	0,08	0,063		0,1	0,126	0,1		0,16	0,2
Расход минимальный, Ql (м3/ч)	0,0156	0,025	0,031	0,025		0,04	0,05	0,04		0,063	0,08	0,06		0,1	0,125
Отношение Q3/Q1 (R)	R160	R100	R80	R160		R100	R80	R160		R100	R80	R160		R100	R80
Отношение Q2/Q1	1,6
Отношение Q4/Q3	1,25
Пределы допускаемой относительной погрешности счетчиков, %: - в диапазоне расходов от Q2 (включ.) до Q4 для воды, имеющей температуру < 30 °С; - в диапазоне расходов от Q2 (включ.) до Q4 для воды, имеющей температуру > 30 °С; - в диапазоне расходов от Q1 до Q2 (не включ.).	±2 ±3 ±5
Рабочее положение счетчика	горизонтальное, вертикальное								горизонтальное
Потеря давления Ар, МПа, не более	0,063
Диапазон температур измеряемой среды, °С: - для счетчиков холодной воды; - для счетчиков горячей воды	от +0,1 до +50 от +0,1 до +90
Давление измеряемой среды, МПа (кгс/см2), не более	1,6 (16)
Емкость счетного механизма, м3	99999,9999								99999,9999 или 999999,9999
Наименьшая цена деления счетного механизма, м3	0,00005
Длина счетчика, мм	110				130				130				160
Ширина, мм, не более	80				80				80				110
Высота, мм, не более	170				170				170				240

Характеристики	Значения
Номинальный размер резьбовых соединений	G	G 1"	G 1W	G 1W
Масса, кг, не более	0,7	0,8	1	2,2
Г руппа исполнения по устойчивости к воздействию температуры и влажности окружающего воздуха по ГОСТ Р 52931-2008	В4, в диапазоне температур от 5 °С до 55 °С
Степень защиты счетчика по ГОСТ 14254-96	IP54
Срок службы, лет, не менее	12
Вес одного импульса, л/имп (м3/имп)	1 (0,001) или 10 (0,01) или 100 (0,1) или 1000 (1)

Таблица 3 - Метрологические и технические характеристики счетчиков холодной и горячей воды типа SW модификации WM

Характеристики	Значения
Номинальный диаметр	DN 15			DN 20			DN 25			DN 32			DN 40			DN 50
Расход максимальный, Q4 (м3/ч)	3,1			5,00			7,9			12,5			20			31
Расход номинальный, Q3 (м3/ч)	2,5			4,00			6,3			10,0			16			25
Расход переходной, Q2 (м3/ч)	0,02	0,04	0,05	0,04	0,064	0,08	0,063	0,1	0,126	0,1	0,16	0,2	0,16	0,256	0,32	0,25	0,4	0,5
Расход минимальный, Q1 (м3/ч)	0 , 0 15	),025	0,031	0,025	0,04	0,05	0,04	0,063	0,08	0,06	0,1	0,125	0,1	0,16	0,2	0,156	0,25	0,31
Отношение Q3/Q1 (R)	R160	R100	R80	R160	R100	R80	R160	R100	R80	R160	R100	R80	R160	R100	R80	R160	R100	R80
Отношение Q2/Q1	1,6
Отношение Q4/Q3	1,25

Характеристики	Значения
Пределы
допускаемой
относительной
погрешности
счетчиков, %:
- в диапазоне
расходов от Q2 (включ.) до Q4
для воды,
имеющей
температуру
< 30 °С; - в диапазоне	±2
расходов от Q2
(включ.) до Q4
для воды,
имеющей	±3
температуру	±3
> 30 °С;
- в диапазоне расходов от Q1	±5
до Q2(не
включ.).
Рабочее
положение	горизонтальное
счетчика
Потеря
давления Ар,	0,063
МПа, не более
Диапазон
температур
измеряемой
среды, °С:
- для счетчиков	от +0,1 до +50
холодной воды; - для счетчиков	от +0,1 до +90
горячей воды
Давление
измеряемой
среды, МПа (кгс/см2), не более	1,6 (16)
Емкость
счетного	99999,9999 или 999999,9999
механизма, м3

Характеристики	Значения
Наименьшая цена деления счетного механизма, м3	0,00005
Длина счетчика, мм	150	190	260	260	300	300
Ширина, мм, не более	100	100	100	100	130	130
Высота, мм, не более	110	110	130	130	160	160
Номинальный размер резьбовых соединений	G	G 1"	G 1/"	G 1W	G 2"	G 2/"
Масса, кг, не более	1,3	1,5	2,1	2,3	4,4	5,5
Г руппа исполнения по устойчивости к воздействию температуры и влажности окружающего воздуха по ГОСТ Р 529312008	В4, в диапазоне температур от 5 °С до 55 °С
Степень защиты счетчика по ГОСТ 14254-96	IP54
Срок службы, лет, не менее	12
Вес одного импульса, л/имп (м /имп)	1 (0,001) или 10 (0,01) или 100 (0,1) или 1000 (1)

Знак утверждения типа

наносится на лицевую часть счетного механизма счетчиков холодной и горячей воды типа SW модификаций DS, WS, WM флексографическим способом и на титульных листах паспортов типографским способом.

Комплектность

Комплектность счетчиков холодной и горячей воды типа SW модификаций DS, WS, WM:

- счетчик холодной и горячей воды типа SW - 1 шт.;

- паспорт - 1 экз.;

- методика поверки - 1 экз.;

- присоединительный полусгон, гайка, прокладка: единиц по каждому наименованию -

Поверка

осуществляется по документу МИ 1592-2015 «ГСИ. Счетчики воды. Методика поверки» Средства поверки:

- рабочий эталон единиц объемного расхода и объема жидкости (воды) 2 разряда, соответствующий ГОСТ 8.142-2013 и (или) ГОСТ 8.374-2013.

Знак поверки наносится на свидетельство о поверке счетчиков холодной и горячей воды типа SW модификаций DS, WS, WM, а так же на пломбы, установленные в соответствии с рисунками 2, 3 и 4.

Сведения о методах измерений

Методика (метод) измерений содержится в разделе «Использование по назначению» паспорта на счетчики холодной и горячей воды типа SW модификаций DS, WS, WM.
